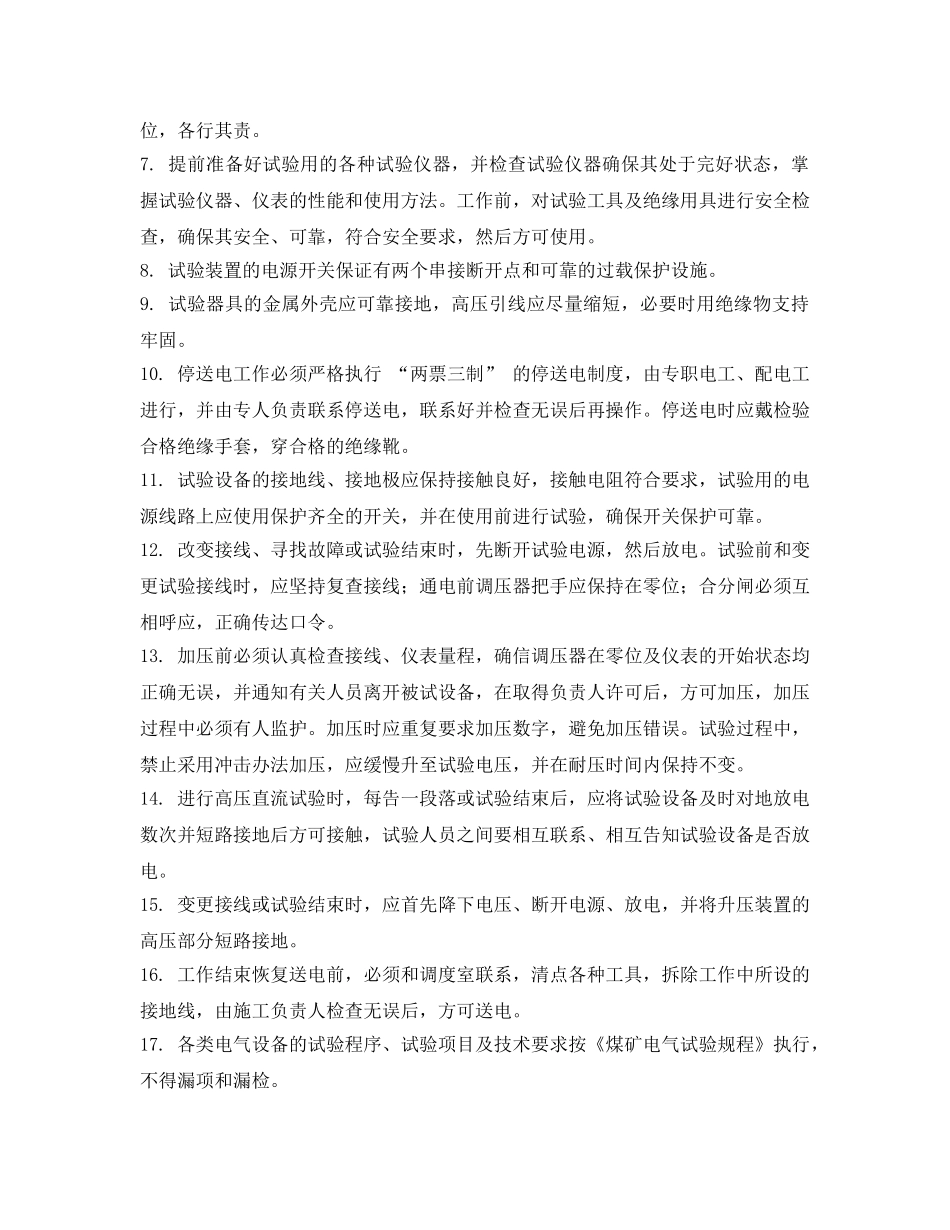

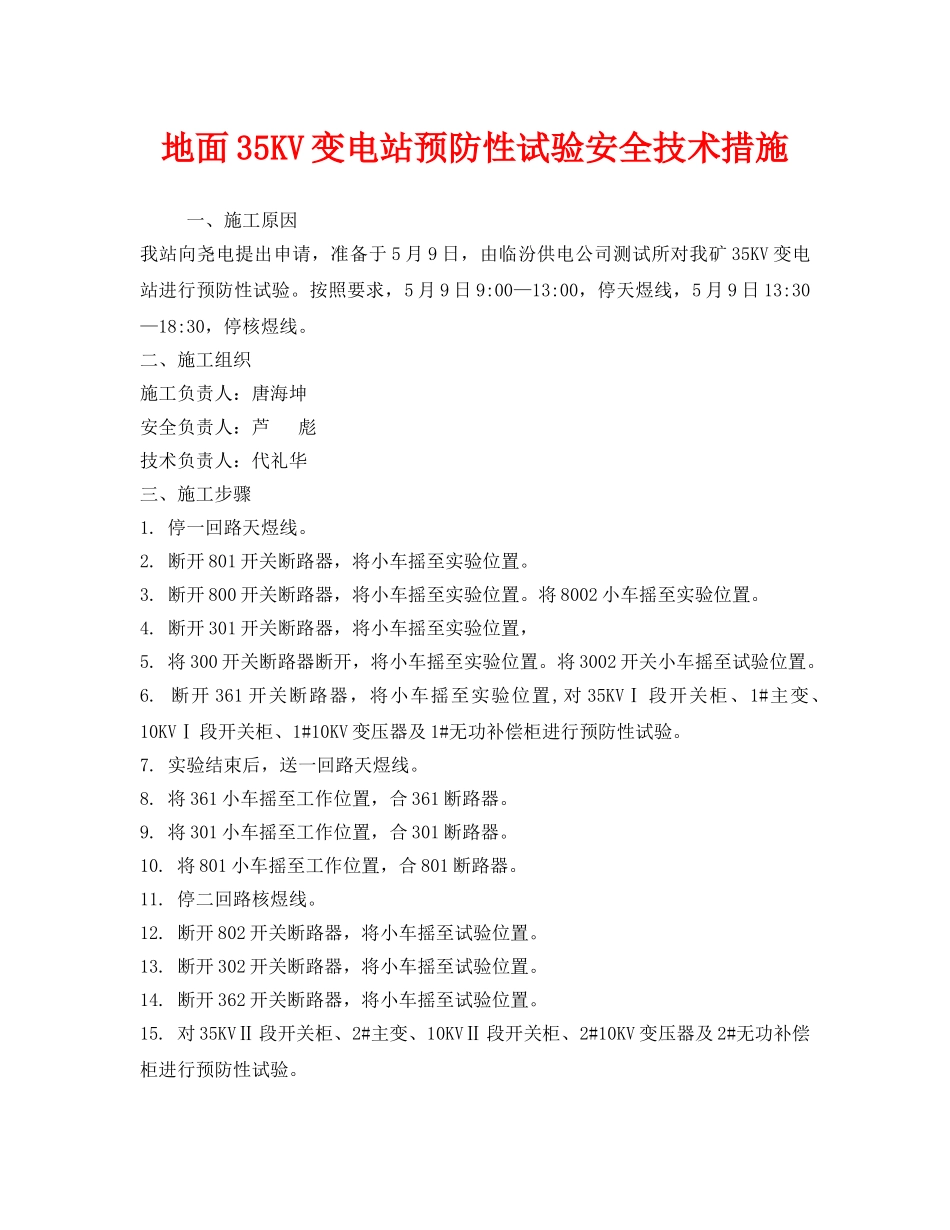

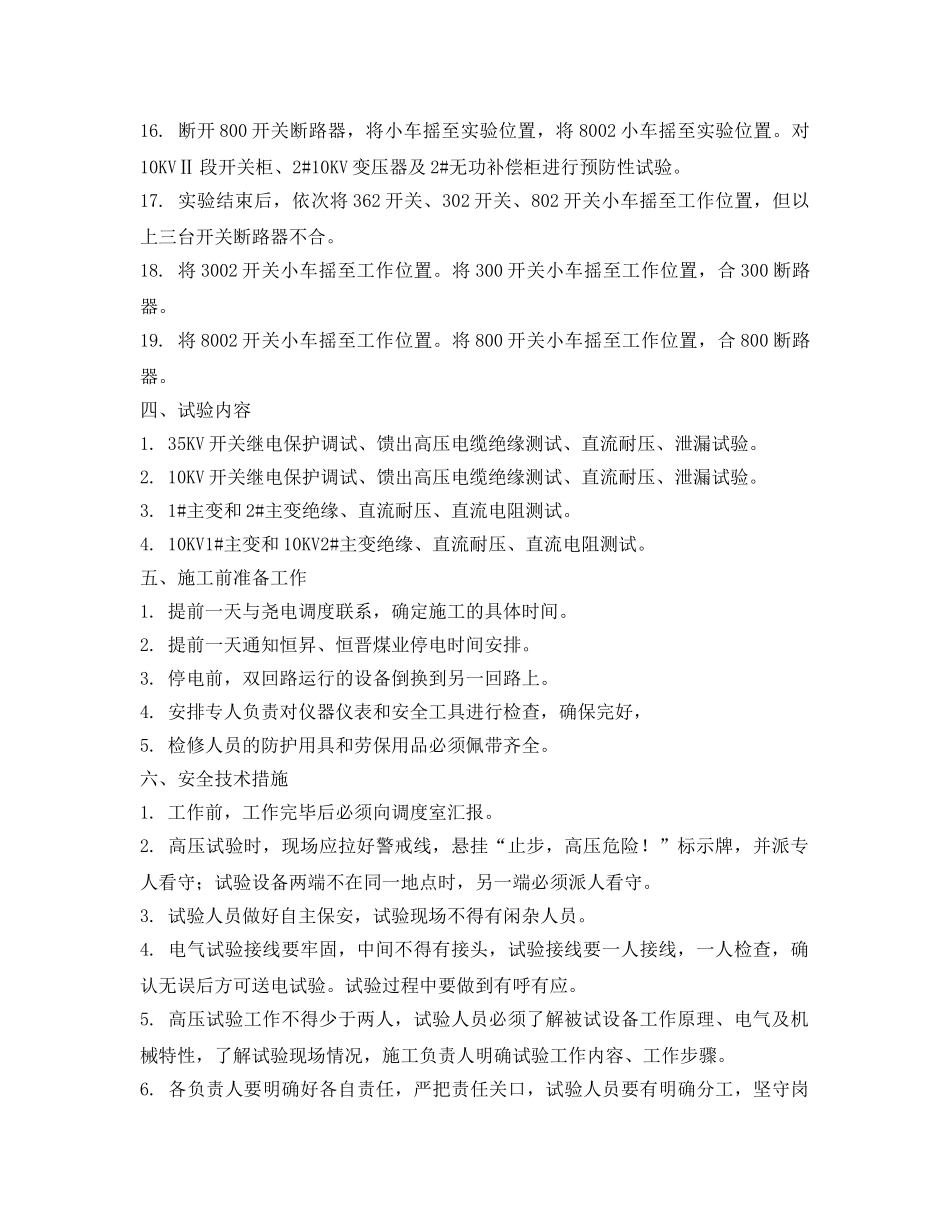

地面35KV变电站预防性试验安全技术措施一、施工原因我站向尧电提出申请，准备于5月9日，由临汾供电公司测试所对我矿35KV变电站进行预防性试验。按照要求，5月9日9:00—13:00，停天煜线，5月9日13:30—18:30，停核煜线。二、施工组织施工负责人：唐海坤安全负责人：芦彪技术负责人：代礼华三、施工步骤1.停一回路天煜线。2.断开801开关断路器，将小车摇至实验位置。3.断开800开关断路器，将小车摇至实验位置。将8002小车摇至实验位置。4.断开301开关断路器，将小车摇至实验位置，5.将300开关断路器断开，将小车摇至实验位置。将3002开关小车摇至试验位置。6.断开361开关断路器，将小车摇至实验位置,对35KVⅠ段开关柜、1#主变、10KVⅠ段开关柜、1#10KV变压器及1#无功补偿柜进行预防性试验。7.实验结束后，送一回路天煜线。8.将361小车摇至工作位置，合361断路器。9.将301小车摇至工作位置，合301断路器。10.将801小车摇至工作位置，合801断路器。11.停二回路核煜线。12.断开802开关断路器，将小车摇至试验位置。13.断开302开关断路器，将小车摇至试验位置。14.断开362开关断路器，将小车摇至试验位置。15.对35KVⅡ段开关柜、2#主变、10KVⅡ段开关柜、2#10KV变压器及2#无功补偿柜进行预防性试验。16.断开800开关断路器，将小车摇至实验位置，将8002小车摇至实验位置。对10KVⅡ段开关柜、2#10KV变压器及2#无功补偿柜进行预防性试验。17.实验结束后，依次将362开关、302开关、802开关小车摇至工作位置，但以上三台开关断路器不合。18.将3002开关小车摇至工作位置。将300开关小车摇至工作位置，合300断路器。19.将8002开关小车摇至工作位置。将800开关小车摇至工作位置，合800断路器。四、试验内容1.35KV开关继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验。2.10KV开关继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验。3.1#主变和2#主变绝缘、直流耐压、直流电阻测试。4.10KV1#主变和10KV2#主变绝缘、直流耐压、直流电阻测试。五、施工前准备工作1.提前一天与尧电调度联系，确定施工的具体时间。2.提前一天通知恒昇、恒晋煤业停电时间安排。3.停电前，双回路运行的设备倒换到另一回路上。4.安排专人负责对仪器仪表和安全工具进行检查，确保完好，5.检修人员的防护用具和劳保用品必须佩带齐全。六、安全技术措施1.工作前，工作完毕后必须向调度室汇报。2.高压试验时，现场应拉好警戒线，悬挂“止步，高压危险！”标示牌，并派专人看守；试验设备两端不在同一地点时，另一端必须派人看守。3.试验人员做好自主保安，试验现场不得有闲杂人员。4.电气试验接线要牢固，中间不得有接头，试验接线要一人接线，一人检查，确认无误后方可送电试验。试验过程中要做到有呼有应。5.高压试验工作不得少于两人，试验人员必须了解被试设备工作原理、电气及机械特性，了解试验现场情况，施工负责人明确试验工作内容、工作步骤。6.各负责人要明确好各自责任，严把责任关口，试验人员要有明确分工，坚守岗位，各行其责。7.提前准备好试验用的各种试验仪器，并检查试验仪器确保其处于完好状态，掌握试验仪器、仪表的性能和使用方法。工作前，对试验工具及绝缘用具进行安全检查，确保其安全、可靠，符合安全要求，然后方可使用。8.试验装置的电源开关保证有两个串接断开点和可靠的过载保护设施。9.试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。10.停送电工作必须严格执行“两票三制”的停送电制度，由专职电工、配电工进行，并由专人负责联系停送电，联系好并检查无误后再操作。停送电时应戴检验合格绝缘手套，穿合格的绝缘靴。11.试验设备的接地线、接地极应保持接触良好，接触电阻符合要求，试验用的电源线路上应使用保护齐全的开关，并在使用前进行试验，确保开关保护可靠。12.改变接线、寻找故障或试验结束时，先断开试验电源，然后放电。试验前和变更试验接线时，应坚持复查接线；通电前调压器把手应保持在零位；合分闸必须互相呼应，正确传达口令。13.加压前必须认真检查接线、仪表量程，确信调压器在零位及仪表的开始状态均正确无误，并通知有关人员...
