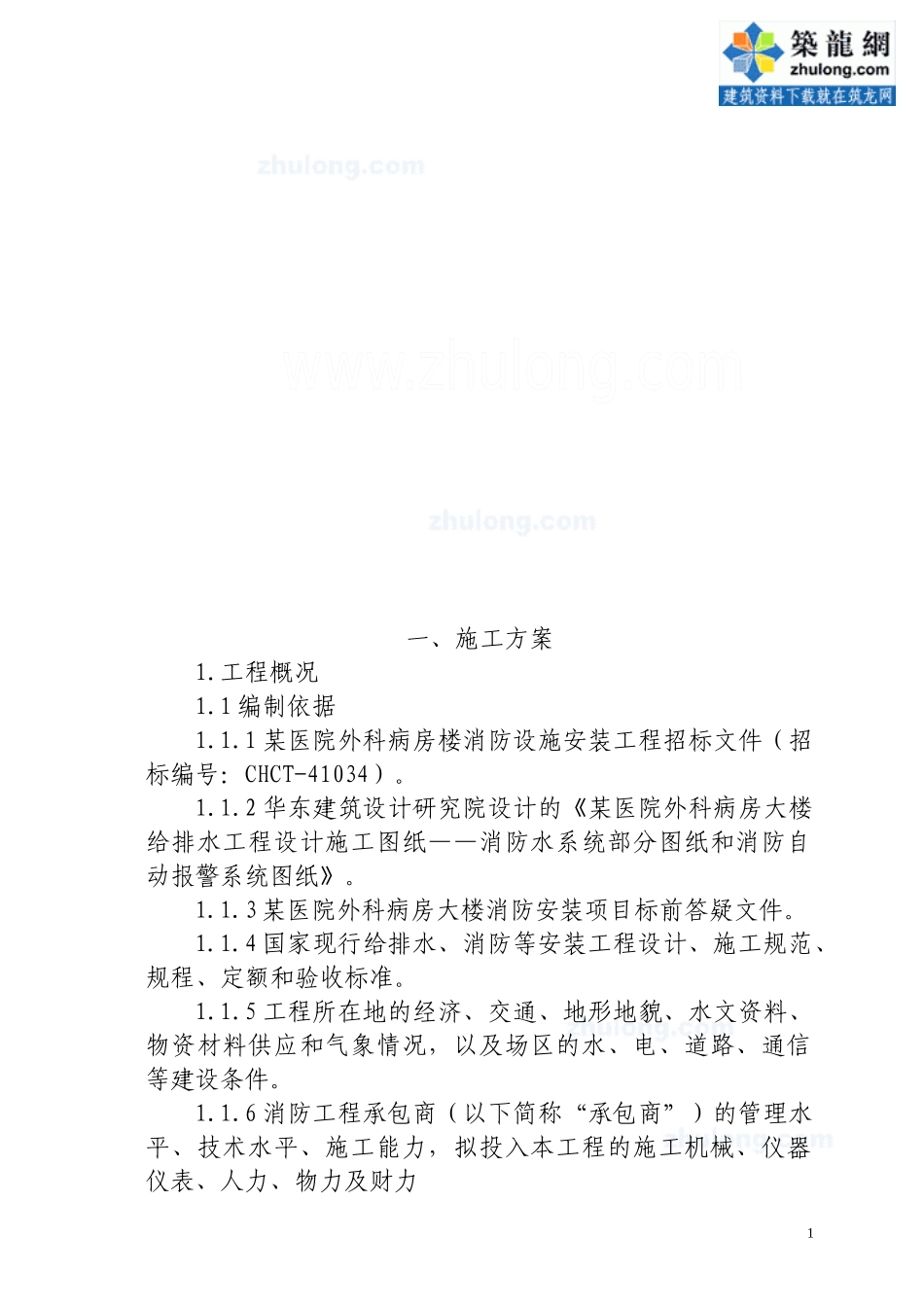

某医院外科病房楼消防安装工程施工组织设计湖南省某设备安装公司二零零四年六月1一、施工方案1.工程概况1.1编制依据1.1.1某医院外科病房楼消防设施安装工程招标文件（招标编号：CHCT-41034）。1.1.2华东建筑设计研究院设计的《某医院外科病房大楼给排水工程设计施工图纸——消防水系统部分图纸和消防自动报警系统图纸》。1.1.3某医院外科病房大楼消防安装项目标前答疑文件。1.1.4国家现行给排水、消防等安装工程设计、施工规范、规程、定额和验收标准。1.1.5工程所在地的经济、交通、地形地貌、水文资料、物资材料供应和气象情况，以及场区的水、电、道路、通信等建设条件。1.1.6消防工程承包商（以下简称“承包商”）的管理水平、技术水平、施工能力，拟投入本工程的施工机械、仪器仪表、人力、物力及财力11.2工程概况：某医院外科病房楼,系一栋具有多功能的综合性高层建筑。建筑结构为框剪结构。主楼地下二层，地上十九层，建筑面积约70890m2。该工程为一类建筑，属一级保护对象。设有消火栓给水系统、自动喷淋给水系统和水喷雾灭火系统、防排烟系统及消防自动报警系统；病房大楼的消防报警系统采用控制中心报警系统，对以上各灭火系统实行统一指挥、管理。病房大楼的消防报警系统主要包括：集中火灾报警控制器，消防联动控制设备，联动电源，消防电话设备等。在公共走道、办公室、病房、电梯机房、设备用房等设置带地址编码的感烟探测器，而厨房、配餐间、蒸汽消毒室及地下室的车库则安装带地址编码的感温探测器，对于大空间的大堂上空，装设红外感烟探测器，变配电所内安装感烟感温复合探测器，厨房内安装燃气泄露报警器。在适当的位置设置手动报警按钮及消防对讲电话插孔，在地下室的配电所、冷冻机房及消防水泵房、消防控制中心、排烟机房及消防电梯机房等处设置消防电话分机。一旦发生火警，消防控制中心将发出指令，完成以下的联动控制功能：⑴关闭失火层及其上、下层主照明、空调及新风机等非消防设备电源，并接通报警装置及火灾应急照明灯。⑵打开相应部位（着火层及上下层）的消防广播或警铃。⑶控制电梯停于首层开门，并接收其反馈信号。⑷消火栓泵按钮动作后，可以直接启动消火栓泵，消火栓泵能够自动投入运行，并接收其反馈信号。⑸喷淋管上的喷头喷射及湿式报警阀压力开关动作，直接启动喷淋泵。⑹排烟口启动，联锁打开排烟风机，开启着火层及上一层2走道排烟阀。⑺正压送风机开启，楼梯间内的正压送风口，若着火部位在地下，则地下开启；若着火部位在地上，则地上开启。⑻雨淋阀组收到感烟探测器发出的火灾信号后，由消防控制中心确认打开，并相应启动雨淋泵；雨淋阀的开启顺序如下：（以下各编号见电施-F-07）a.当一组a红外感烟探测器报警时，同时打开1、2号雨淋阀组；b.当一组b红外感烟探测器报警时，同时打开2、3号雨淋阀组；c.当一组c红外感烟探测器报警时，同时打开3号雨淋阀组；d.当一组d红外感烟探测器报警时，同时打开4、5号雨淋阀组；e.当一组e红外感烟探测器报警时，同时打开4、5号雨淋阀组；f.当二组c、d红外感烟探测器同时报警时，同时打开3、4号雨淋阀组；⑼净化区域内的板式排烟口打开。⑽消防人员可通过火警电话与消防值班室进行通讯联络。⑾自动直呼119向消防部门通报火警。⑿常开防火门任一侧的火灾探测器报警后，防火门应自动关闭，并将关闭信号送到消防控制室。⒀疏散通道上的防火卷帘在感烟探测器动作后，卷帘下降距地面1.8m;感温探测器动作后,卷帘下降到底。用作防火分隔的防火卷帘,火灾探测器动作后,卷帘应下降到底。消火栓按钮可直接启动消火栓泵，消火栓泵启动后不得自动停泵。消防控制中心可直接控制其启停，并接手其反馈信号。喷淋泵可通过湿式报警阀上的压力开关直接启动外，3消防控制中心也可自动或手动作启停控制，并接手其反馈信号。喷淋泵启动后不得自动停泵。雨淋泵除可通过雨淋阀压力开关直接控制外，消防控制中心也可自动或手动作启停控制，并接手其反馈信号。雨淋泵启动后不得自动停泵。排烟风机关闭联锁补风机关闭。消防干线采用金属线槽在弱电竖井内敷设，支线穿金属管在楼板内暗敷。1.3工程范围、内容某医院的消防设计图纸...
