阿富汗总统府视频会议系统操作必备手册VIP免费

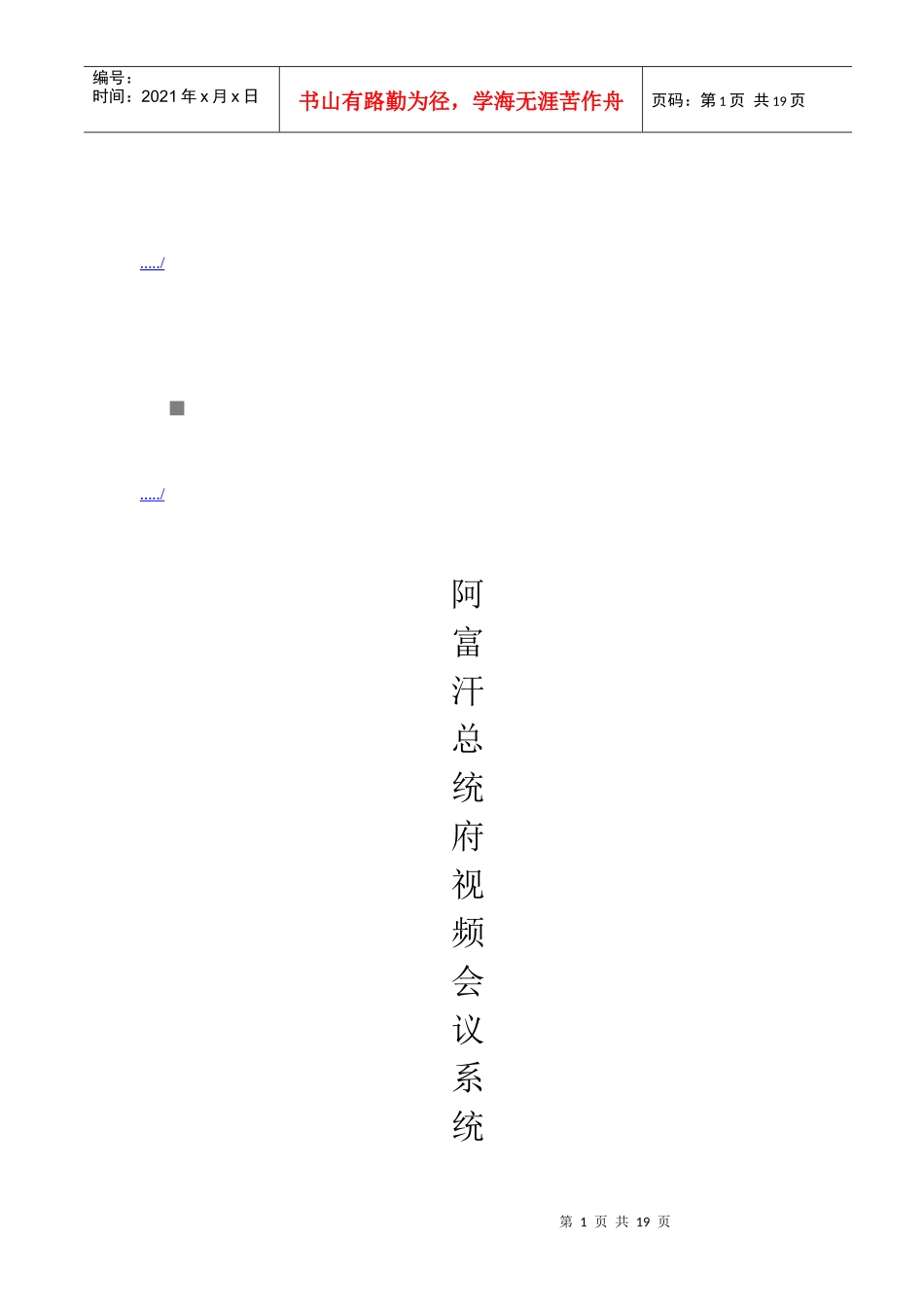

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页...../...../阿富汗总统府视频会议系统第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页操作手册中铁十四局集团2011年8月目录一、软件部分3（一）中文版操作31、MCU中文版软件操作31.1软件登录31.2新建会议41.3添加会议成员41.4会议参数设置61.5进行开会，选定主席71.6调节摄像机方位81.7关闭会议82、录播中文版软件操作92.1软件登录92.2查看会议录像10（二）英文版操作111、MCU英文版软件操作111.1软件登录111.2新建会议111.3添加会议成员121.4会议参数设置131.5进行开会，选定主席141.6调节摄像机方位14第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页1.7关闭会议152、录播英文版软件操作152.1软件登录152.2查看会议录像16二、硬件部分16总述16（一）电源部分161、消防控制室内交换机电源162、总统办公室电源163、二楼会议室电源164、一楼大厅电源16（二）设备按钮调节171、二楼会议室调音台调节172、二楼设备间调音台调节17三、设备连接拓扑图17（一）视频会议拓扑图17（二）二楼会议室设备拓扑图18一、软件部分（一）中文版操作1、MCU中文版软件操作1.1软件登录双击打开中文版MCU会议软件，然后点击“连接”，弹出对话框，在列表中选择MCU的IP地址（172.21.102.121），在点击“连接”，此时软件已于MCU建立连接第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页1.2新建会议在“会议模版列表”空白处右键→“添加会议”，依次为，会议名称、会议别名、备注信息。例如新建会议名称为DefaultRoom,会议别名为10000，备注信息为空。然后“确定”，此时在会议模版列表中就多了一个会议“DefaultRoom”1.3添加会议成员新建一个会议后双击进入会议，会看到会议成员列表为空，这就需要我们添加会议成员。点击“设备管理”下的“会议参数设置”弹出对话框，点击“会议成员”→“添加会议成员”，此时又弹出一新的对话框为会议成员列表。（“172.21.102.181”为总统办公室“172.21.102.182”为二楼会议室、“172.21.102.183”为一楼大厅）要将哪个会议成员加入会议就选中哪个会议成员，选中后然后“确定”。此时会看到设置会议参数对话框“会议成员”列表中多了刚才添加的会议成员，然后再次选中所要添加的会议成员→“应用”→“确定”（注：如出现“应用”“确定”的对话框，须先点击“应用”再点击“确定”才能使设置有效）这时在新建会议中会看到会议成员被添加到会议中了。第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页第7页共19页第6页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共19页1.4会议参数设置此时会议成员被添加到会议中后以可以进行呼叫开会，但如要开启更多功能，就要进一步进行会议参数设置。（会议参数设置必须在会议成员全部离线状态下进行设置）点击左侧的“会议参数设置”弹出对话框→“会议格式”，“会议带宽”为“768”、“音频格式”为“G.711U”、“音频模式”为“讨论模式”、“视频协议”为“H.263”、“视频模式”为“分屏模式”、“终端厂商”为“通用”、“分屏模式”为“1加2V模式”、“帧速率”为“25”、“量化因子”为“3”。然后点击→“高级选项”→“使用远程摄像头控制”→“会议成员默认混音”其他均为默认值，然后→“应用”→“确定”第8页共19页第7页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共19页1.5进行开会，选定主席会议参数设置完毕后我们就可以进行开会了。在空白处右键“呼叫所有”，会议列表中的所有会议成员便被呼上线，显示“在线”状态。系统是随机选定主席的，如需选定主席（即主会议室）就要选中将要被设定为主席的会议成员，右键“选中主席”。（选定主席时，必须...
