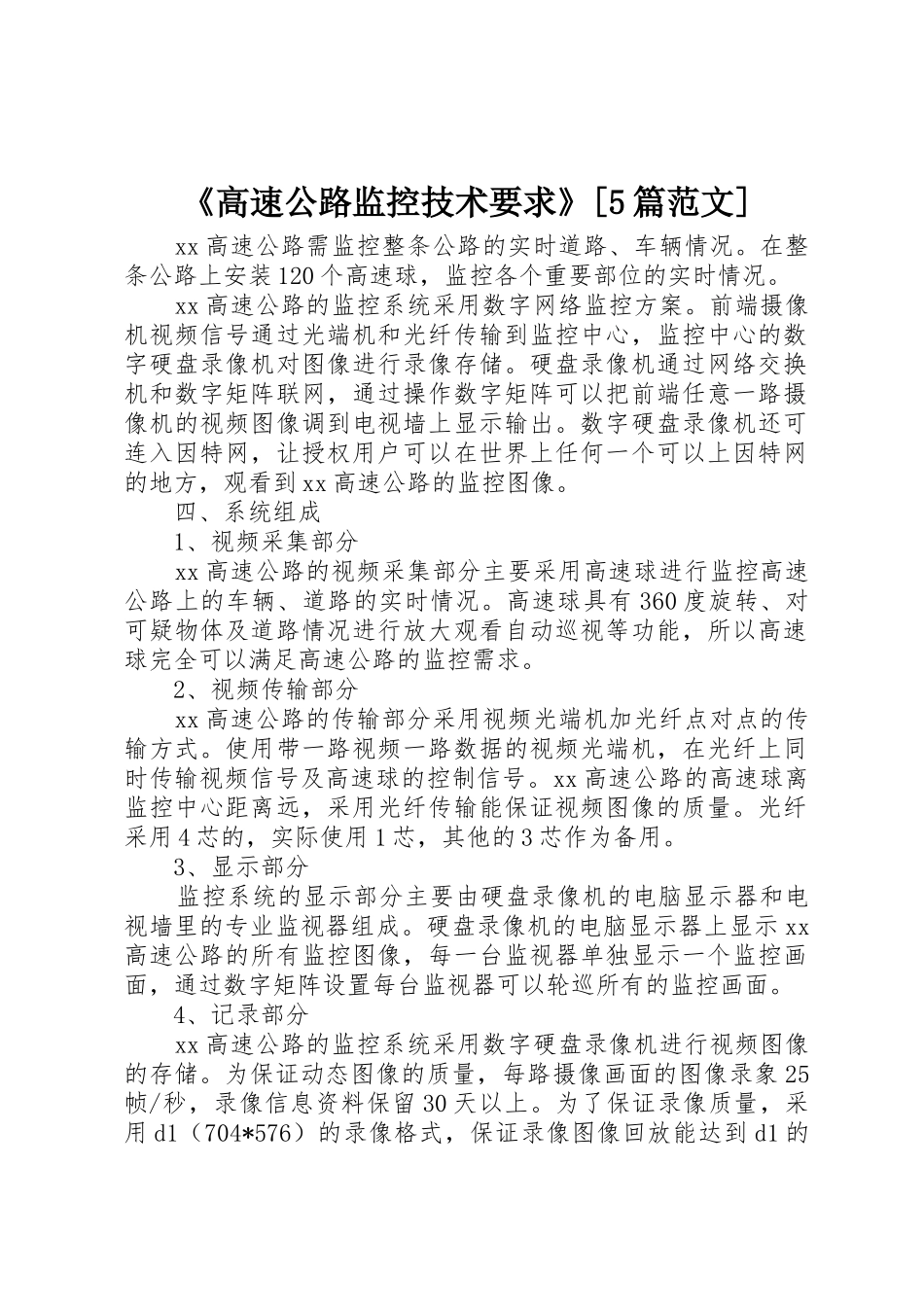

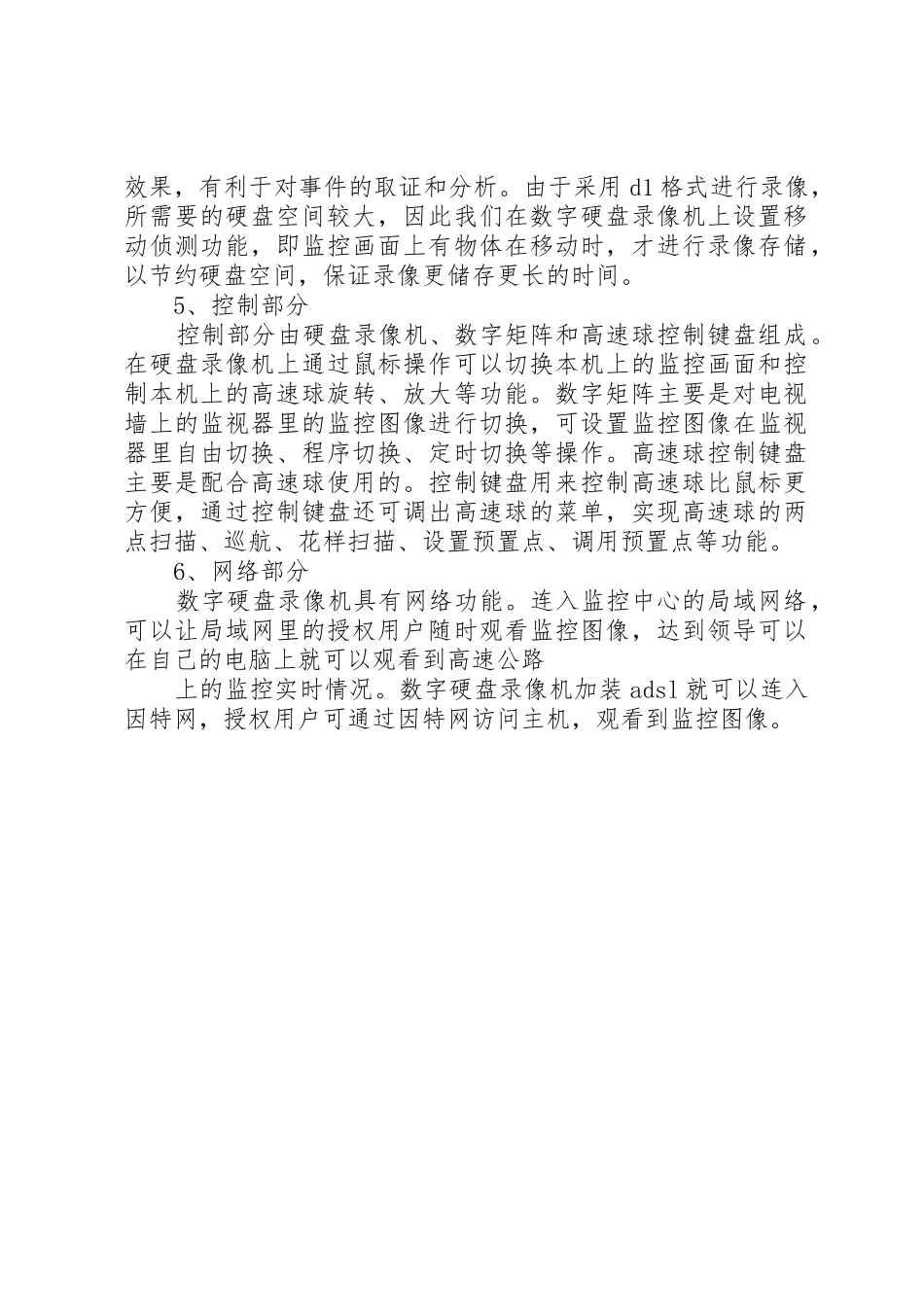

《高速公路监控技术要求》[5篇范文]xx高速公路需监控整条公路的实时道路、车辆情况。在整条公路上安装120个高速球，监控各个重要部位的实时情况。xx高速公路的监控系统采用数字网络监控方案。前端摄像机视频信号通过光端机和光纤传输到监控中心，监控中心的数字硬盘录像机对图像进行录像存储。硬盘录像机通过网络交换机和数字矩阵联网，通过操作数字矩阵可以把前端任意一路摄像机的视频图像调到电视墙上显示输出。数字硬盘录像机还可连入因特网，让授权用户可以在世界上任何一个可以上因特网的地方，观看到xx高速公路的监控图像。四、系统组成1、视频采集部分xx高速公路的视频采集部分主要采用高速球进行监控高速公路上的车辆、道路的实时情况。高速球具有360度旋转、对可疑物体及道路情况进行放大观看自动巡视等功能，所以高速球完全可以满足高速公路的监控需求。2、视频传输部分xx高速公路的传输部分采用视频光端机加光纤点对点的传输方式。使用带一路视频一路数据的视频光端机，在光纤上同时传输视频信号及高速球的控制信号。xx高速公路的高速球离监控中心距离远，采用光纤传输能保证视频图像的质量。光纤采用4芯的，实际使用1芯，其他的3芯作为备用。3、显示部分监控系统的显示部分主要由硬盘录像机的电脑显示器和电视墙里的专业监视器组成。硬盘录像机的电脑显示器上显示xx高速公路的所有监控图像，每一台监视器单独显示一个监控画面，通过数字矩阵设置每台监视器可以轮巡所有的监控画面。4、记录部分xx高速公路的监控系统采用数字硬盘录像机进行视频图像的存储。为保证动态图像的质量，每路摄像画面的图像录象25帧/秒，录像信息资料保留30天以上。为了保证录像质量，采用d1（704*576）的录像格式，保证录像图像回放能达到d1的效果，有利于对事件的取证和分析。由于采用d1格式进行录像，所需要的硬盘空间较大，因此我们在数字硬盘录像机上设置移动侦测功能，即监控画面上有物体在移动时，才进行录像存储，以节约硬盘空间，保证录像更储存更长的时间。5、控制部分控制部分由硬盘录像机、数字矩阵和高速球控制键盘组成。在硬盘录像机上通过鼠标操作可以切换本机上的监控画面和控制本机上的高速球旋转、放大等功能。数字矩阵主要是对电视墙上的监视器里的监控图像进行切换，可设置监控图像在监视器里自由切换、程序切换、定时切换等操作。高速球控制键盘主要是配合高速球使用的。控制键盘用来控制高速球比鼠标更方便，通过控制键盘还可调出高速球的菜单，实现高速球的两点扫描、巡航、花样扫描、设置预置点、调用预置点等功能。6、网络部分数字硬盘录像机具有网络功能。连入监控中心的局域网络，可以让局域网里的授权用户随时观看监控图像，达到领导可以在自己的电脑上就可以观看到高速公路上的监控实时情况。数字硬盘录像机加装adsl就可以连入因特网，授权用户可通过因特网访问主机，观看到监控图像。
