桥梁下部结构施工专项方案培训VIP免费

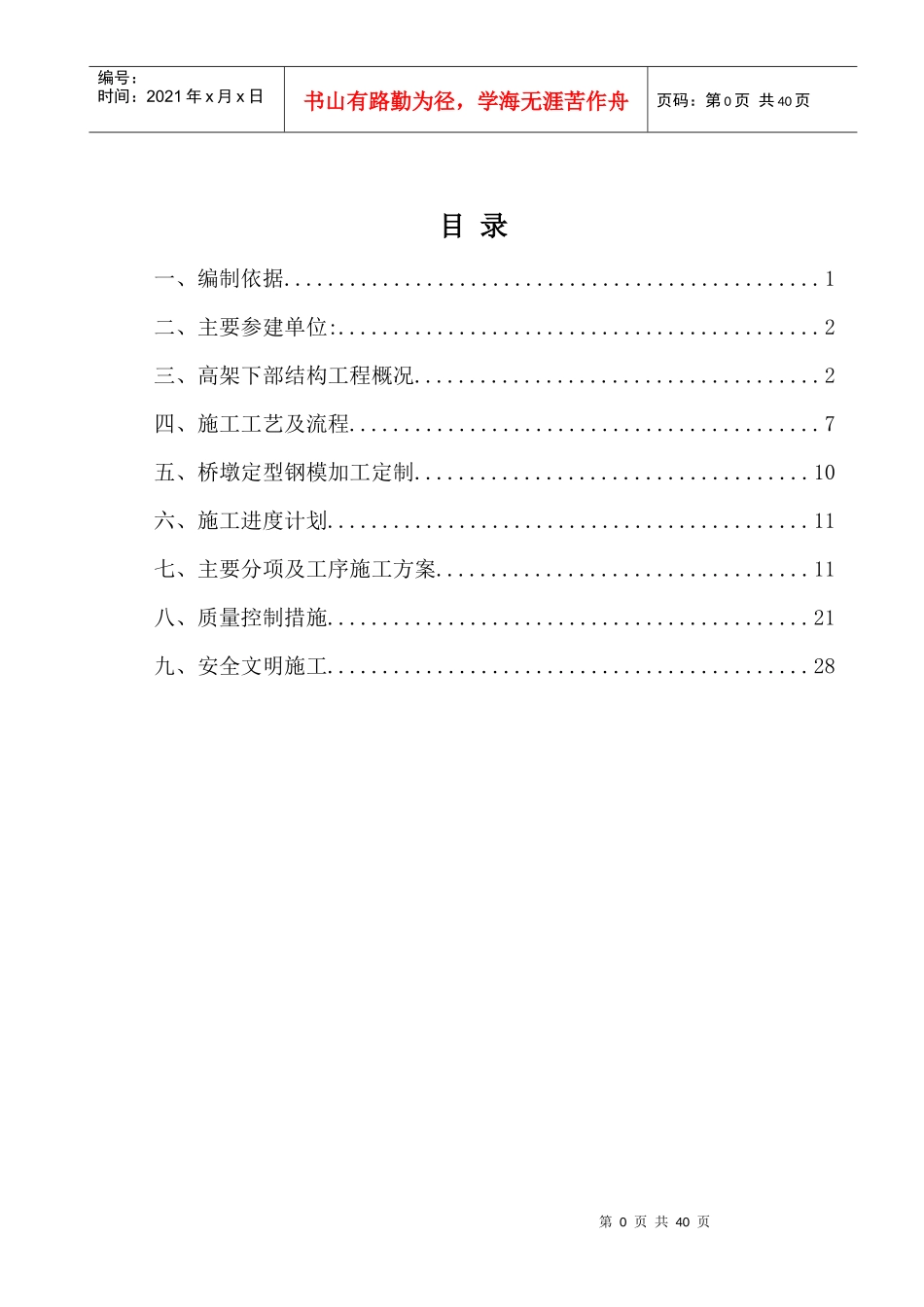

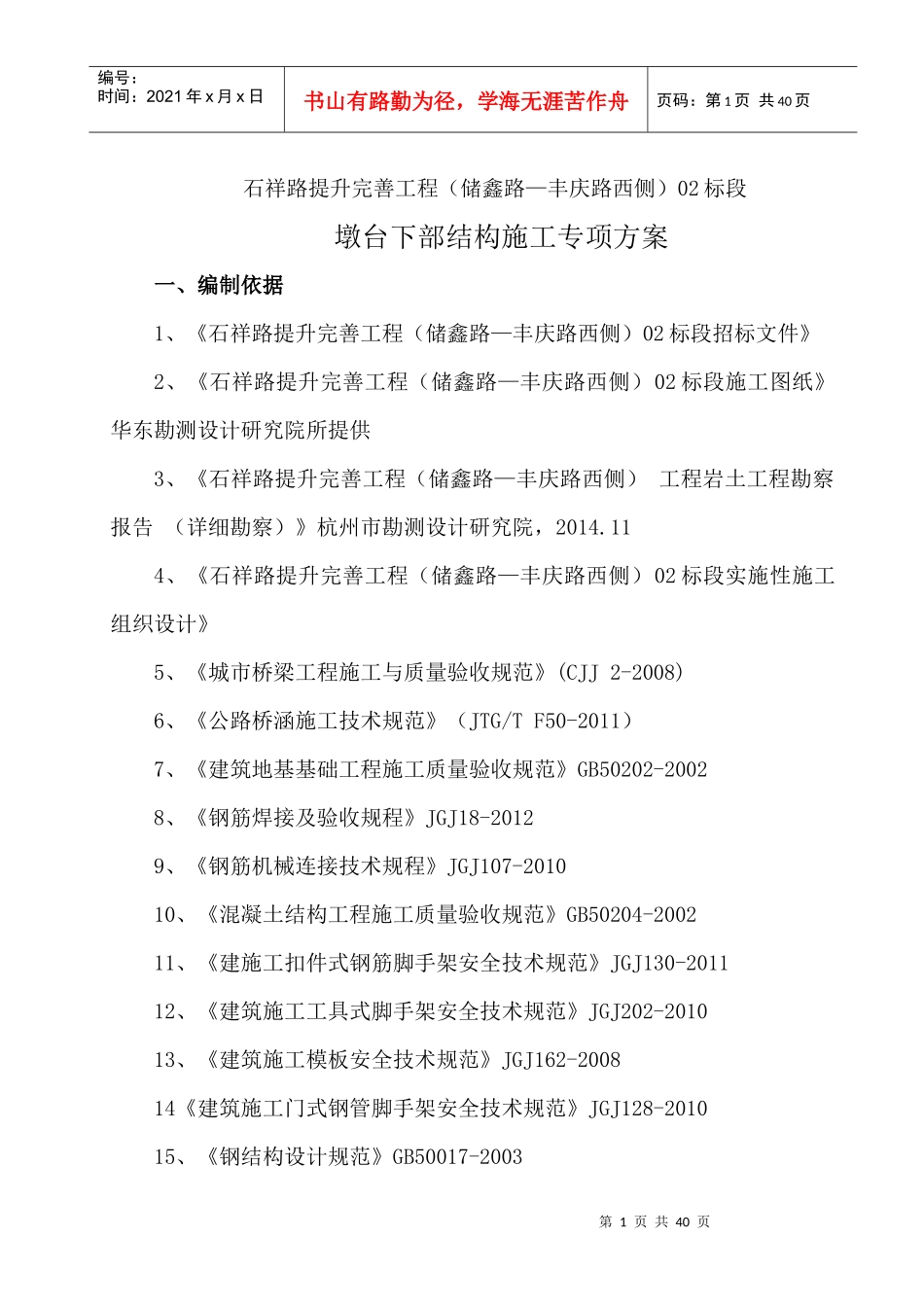

第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共40页目录一、编制依据.................................................1二、主要参建单位:............................................2三、高架下部结构工程概况.....................................2四、施工工艺及流程...........................................7五、桥墩定型钢模加工定制....................................10六、施工进度计划............................................11七、主要分项及工序施工方案..................................11八、质量控制措施............................................21九、安全文明施工............................................28第1页共40页第0页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页石祥路提升完善工程（储鑫路—丰庆路西侧）02标段墩台下部结构施工专项方案一、编制依据1、《石祥路提升完善工程（储鑫路—丰庆路西侧）02标段招标文件》2、《石祥路提升完善工程（储鑫路—丰庆路西侧）02标段施工图纸》华东勘测设计研究院所提供3、《石祥路提升完善工程（储鑫路—丰庆路西侧）工程岩土工程勘察报告（详细勘察）》杭州市勘测设计研究院，2014.114、《石祥路提升完善工程（储鑫路—丰庆路西侧）02标段实施性施工组织设计》5、《城市桥梁工程施工与质量验收规范》(CJJ2-2008)6、《公路桥涵施工技术规范》（JTG/TF50-2011）7、《建筑地基基础工程施工质量验收规范》GB50202-20028、《钢筋焊接及验收规程》JGJ18-20129、《钢筋机械连接技术规程》JGJ107-201010、《混凝土结构工程施工质量验收规范》GB50204-200211、《建施工扣件式钢筋脚手架安全技术规范》JGJ130-201112、《建筑施工工具式脚手架安全技术规范》JGJ202-201013、《建筑施工模板安全技术规范》JGJ162-200814《建筑施工门式钢管脚手架安全技术规范》JGJ128-201015、《钢结构设计规范》GB50017-2003第2页共40页第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页16、《钢结构焊接规范》GB50661-201117、其它有关市政工程施工及验收规范。18、我公司施工技术、机械设备能力及多年来工程实践中积累的施工及管理经验。二、主要参建单位:建设单位：杭州市市政公用建设开发公司监理单位：杭州天恒投资建设管理有限公司设计单位：华东勘测设计研究院有限公司勘测单位：杭州市勘测设计研究院施工单位：杭州萧宏建设集团有限公司三、高架下部结构工程概况（一）、高架下部结构概述石祥路提升完善工程（储鑫路—丰庆路西侧）02标段，桩号范围为K1+426.30～K2+940.00，标段长度为1513.7m。实施的主要内容包括主线高架桥梁、杭行路人行天桥、地面道路工程、排水工程、地面西塘河桥改造、地面十字洋河桥改造、基坑围护工程、临时交通设施、路灯工程、景观照明等工程内容。本工程主线高架桥墩编号Z045-Z090。其中Z045-Z053为双门式墩，中墩及边墩均为独柱；Z054-Z057中墩为H型墩身，边墩为独柱墩；Z058-Z060为主线与匝道相接范围，中墩为H型墩身，边墩为独柱墩；匝道桥墩为独柱墩；Z061-Z083仅设中墩，H型墩身；Z084-Z090桥墩，中墩为H型墩，边墩第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页为独柱墩。型式统计如下：1、H型墩身一：主线高架桥墩标准形式为直立式双柱、上设横系梁；下立柱横桥向外侧边宽度为6.5m，单墩柱截面尺寸为1.7m(横桥向)×1.8m(顺桥向)，联中间桥墩顶部扩展为2.2m(横桥向)×1.8m(顺桥向)，分联端桥墩顶部扩展为2.2m(横桥向)×2.3m(顺桥向)。墩柱之间系梁宽1.5m×高1.2～1.5m。联中间墩共计26座，联端墩共计13座。2、H型墩身二：变宽段主线高架主墩标准形式为直立式双柱、上设横系梁；下立柱横桥向外侧边宽度为4.5m，单墩柱截面尺寸为1.7m(横桥向)×1.8m(顺桥向)，联中间桥墩顶部扩展为2.2m(横桥向)×1.8m(顺桥向)，分联端墩顶部扩展为2.2m(横桥向)×2.3m(顺桥向)。墩柱之间系梁宽1.5m×高1.0～1.5m。跨中墩共计4...
