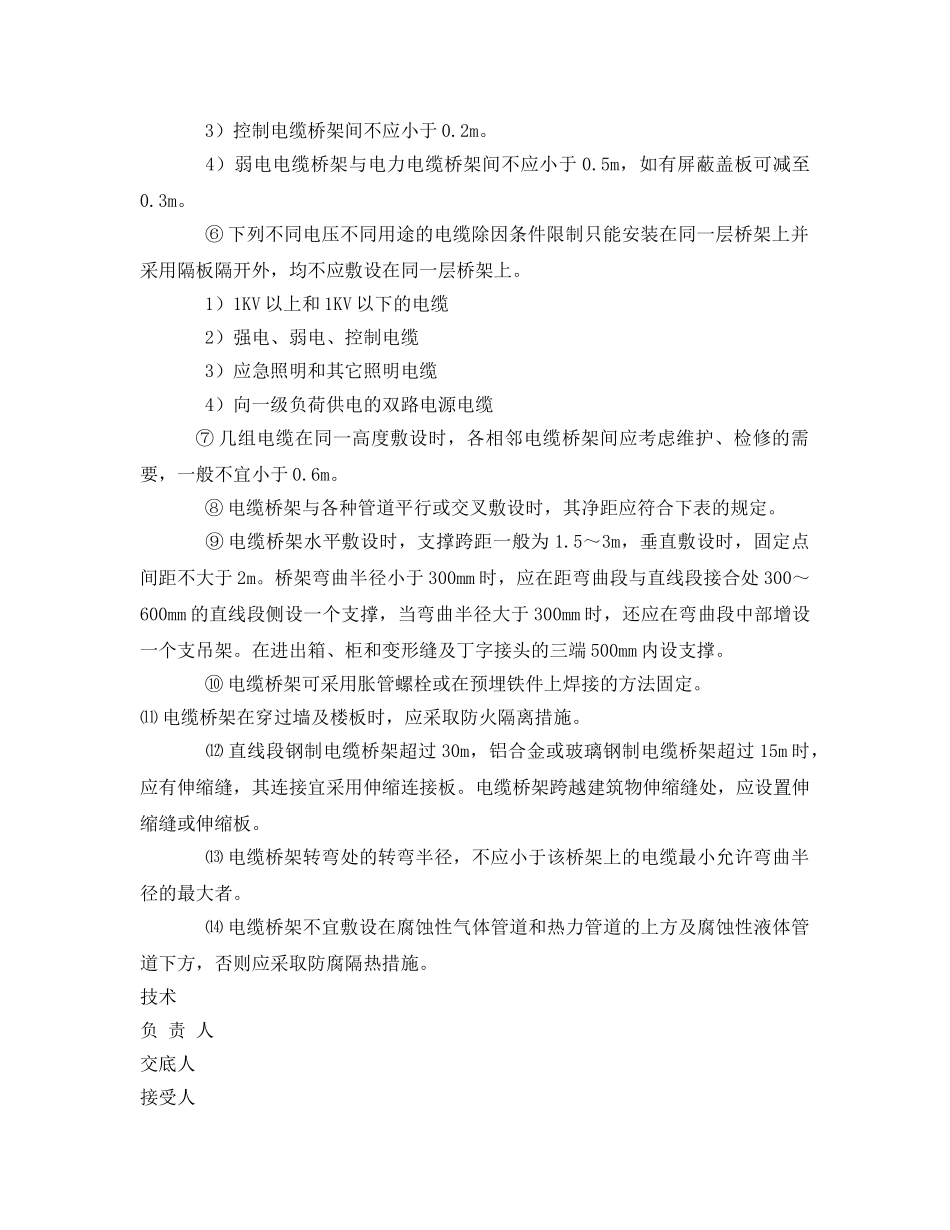

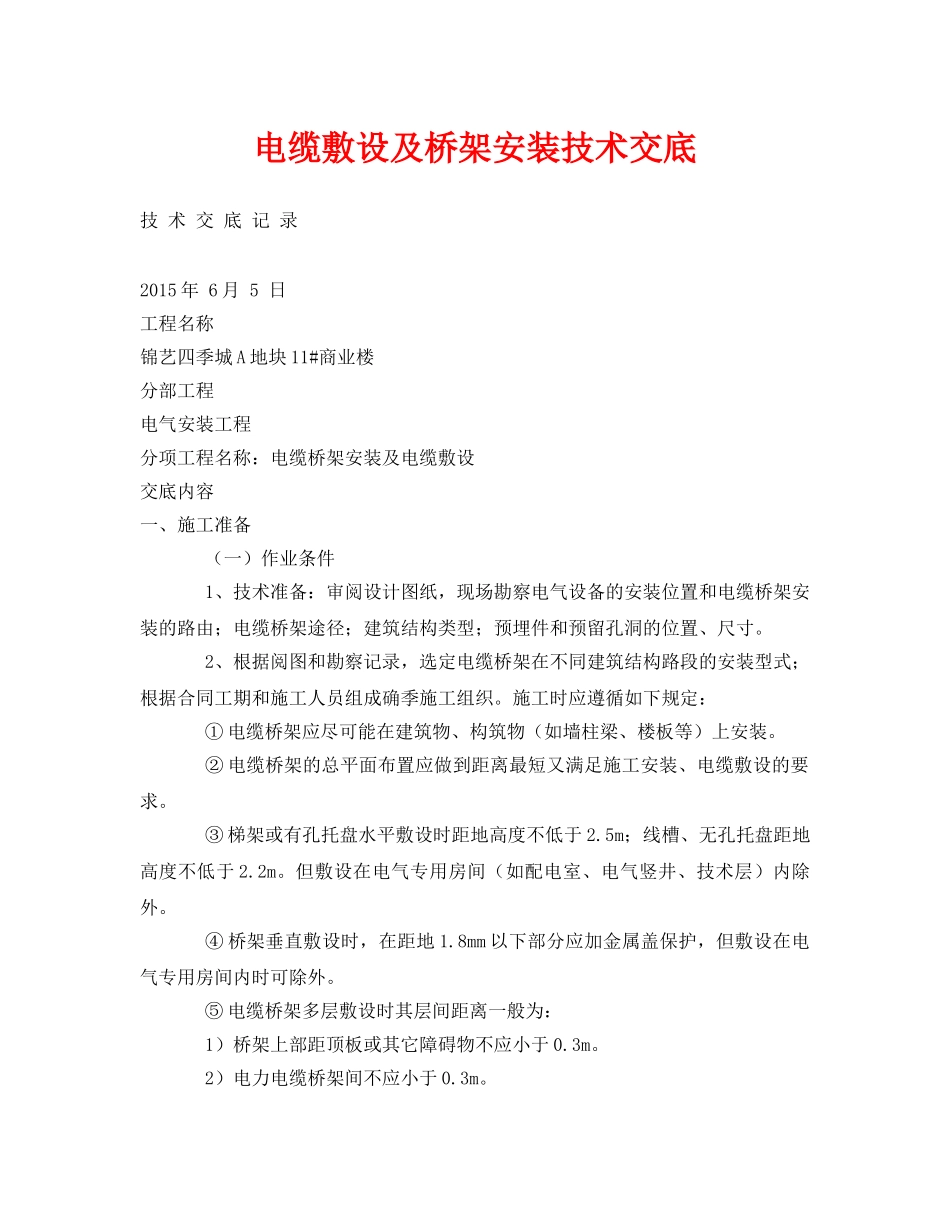

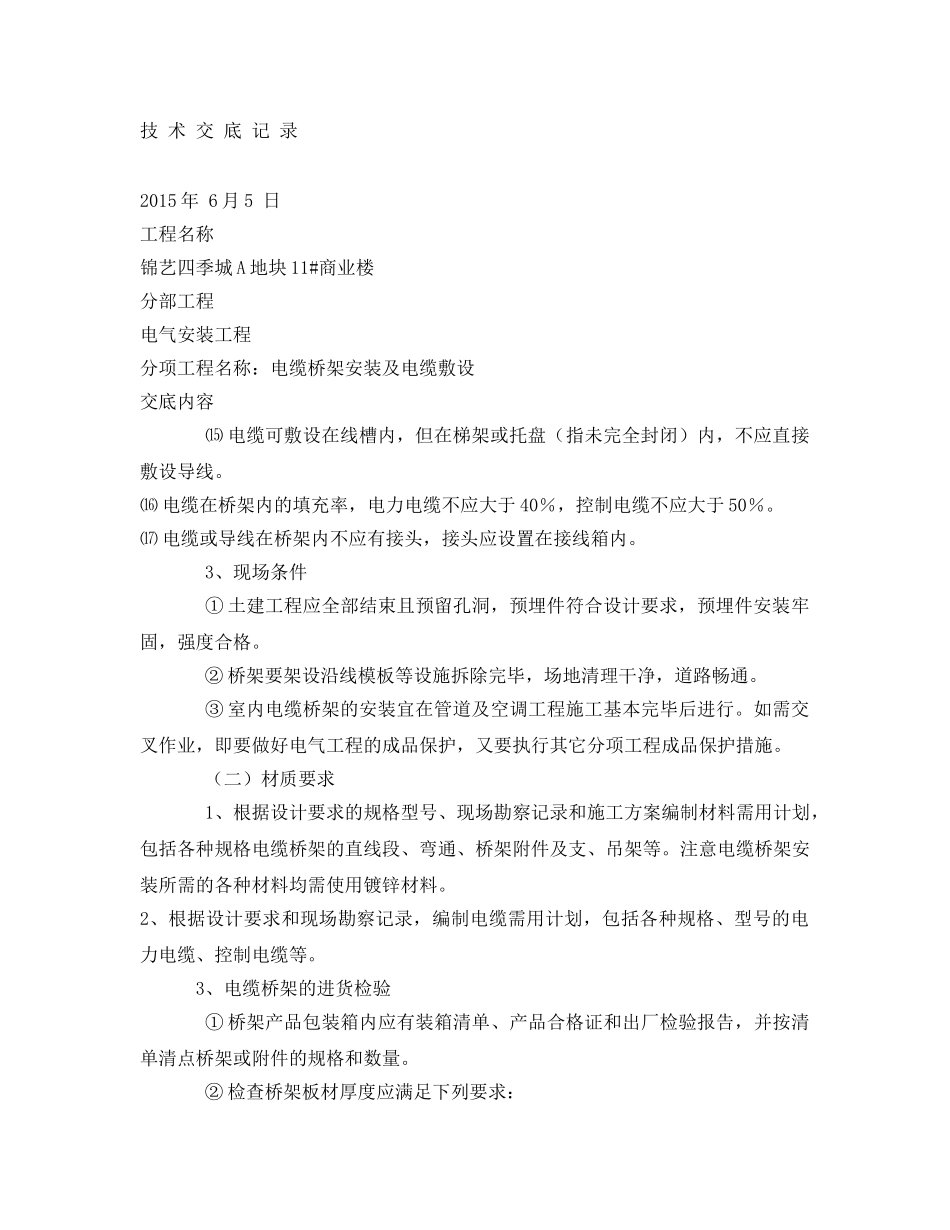

电缆敷设及桥架安装技术交底技术交底记录2015年6月5日工程名称锦艺四季城A地块11#商业楼分部工程电气安装工程分项工程名称：电缆桥架安装及电缆敷设交底内容一、施工准备（一）作业条件1、技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。2、根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确季施工组织。施工时应遵循如下规定：①电缆桥架应尽可能在建筑物、构筑物（如墙柱梁、楼板等）上安装。②电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。③梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间（如配电室、电气竖井、技术层）内除外。④桥架垂直敷设时，在距地1.8mm以下部分应加金属盖保护，但敷设在电气专用房间内时可除外。⑤电缆桥架多层敷设时其层间距离一般为：1）桥架上部距顶板或其它障碍物不应小于0.3m。2）电力电缆桥架间不应小于0.3m。3）控制电缆桥架间不应小于0.2m。4）弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。⑥下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。1）1KV以上和1KV以下的电缆2）强电、弱电、控制电缆3）应急照明和其它照明电缆4）向一级负荷供电的双路电源电缆⑦几组电缆在同一高度敷设时，各相邻电缆桥架间应考虑维护、检修的需要，一般不宜小于0.6m。⑧电缆桥架与各种管道平行或交叉敷设时，其净距应符合下表的规定。⑨电缆桥架水平敷设时，支撑跨距一般为1.5～3m，垂直敷设时，固定点间距不大于2m。桥架弯曲半径小于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑，当弯曲半径大于300mm时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。⑩电缆桥架可采用胀管螺栓或在预埋铁件上焊接的方法固定。⑾电缆桥架在穿过墙及楼板时，应采取防火隔离措施。⑿直线段钢制电缆桥架超过30m，铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。⒀电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。⒁电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道下方，否则应采取防腐隔热措施。技术负责人交底人接受人技术交底记录2015年6月5日工程名称锦艺四季城A地块11#商业楼分部工程电气安装工程分项工程名称：电缆桥架安装及电缆敷设交底内容⒂电缆可敷设在线槽内，但在梯架或托盘（指未完全封闭）内，不应直接敷设导线。⒃电缆在桥架内的填充率，电力电缆不应大于40％，控制电缆不应大于50％。⒄电缆或导线在桥架内不应有接头，接头应设置在接线箱内。3、现场条件①土建工程应全部结束且预留孔洞，预埋件符合设计要求，预埋件安装牢固，强度合格。②桥架要架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。③室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。如需交叉作业，即要做好电气工程的成品保护，又要执行其它分项工程成品保护措施。（二）材质要求1、根据设计要求的规格型号、现场勘察记录和施工方案编制材料需用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。2、根据设计要求和现场勘察记录，编制电缆需用计划，包括各种规格、型号的电力电缆、控制电缆等。3、电缆桥架的进货检验①桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。②检查桥架板材厚度应满足下列要求：桥架宽度（mm）允许最小厚度（mm）＜4001.5400～8002.0＞8002.5③桥架外观检查测量外形尺寸与标称型号规格是否一致。热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、局部未镀锌（直径2mm以上）等缺陷，螺纹镀层应光滑，螺栓能拧入。电镀锌的锌层...
