《管理资料-技术交底》之电缆线路安全交底 VIP免费

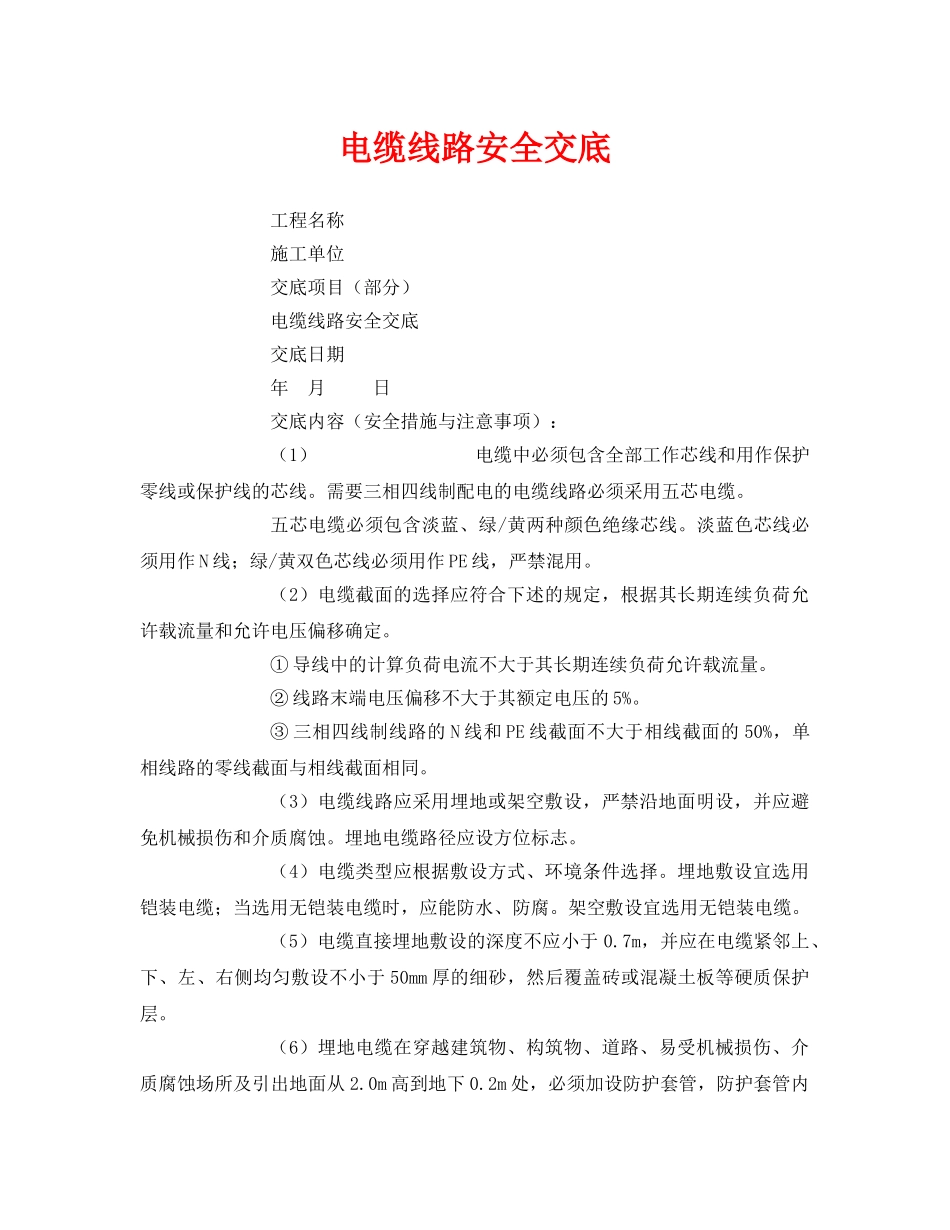

电缆线路安全交底工程名称施工单位交底项目（部分）电缆线路安全交底交底日期年月日交底内容（安全措施与注意事项）：（1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯电缆。五芯电缆必须包含淡蓝、绿/黄两种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。（2）电缆截面的选择应符合下述的规定，根据其长期连续负荷允许载流量和允许电压偏移确定。①导线中的计算负荷电流不大于其长期连续负荷允许载流量。②线路末端电压偏移不大于其额定电压的5%。③三相四线制线路的N线和PE线截面不大于相线截面的50%，单相线路的零线截面与相线截面相同。（3）电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。（4）电缆类型应根据敷设方式、环境条件选择。埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。架空敷设宜选用无铠装电缆。（5）电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。（6）埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。（7）埋地电缆与其附近外电电缆和管沟的平行间距不得小于2m，交叉间距不得小于1m。（8）埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。（9）架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，绑扎线必须采用绝缘线，固定点间距应保证电缆能承受自重所带来的荷载，敷设高度应符合《施工现场临时用电安全技术规范》（JGJ46—2005）第7.1节架空线路敷设高度的要求，但沿墙壁敷设时最大弧度垂距地不得小于2.0m。架空电缆严禁沿脚手架、树木或其他设施敷设。（10）在建工程内的电缆线路必须采用电缆埋地引入，严禁穿越脚手架引入。电缆垂直敷设应充分利用在建工程的竖井、垂直孔洞等，并宜靠近用电负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口刚性固定，最大弧度距地不得小于2.0m。装饰装修工程或其他特殊阶段，应补充编制单项施工方案。电源线可沿墙角、地面敷设，但应采取防机械损伤和电火措施。（11）电缆线路必须哟偶短路保护和过载保护，短路保护和过载保护器与电缆的选配应符合下列要求:①采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。②采用断路器做短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。③采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣电流整定值的1.25倍。交底人接受交底班组长接受交底人数人本表由施工单位填写并保存（一式三份。班组一份、安全员一份、交底人一份）。
