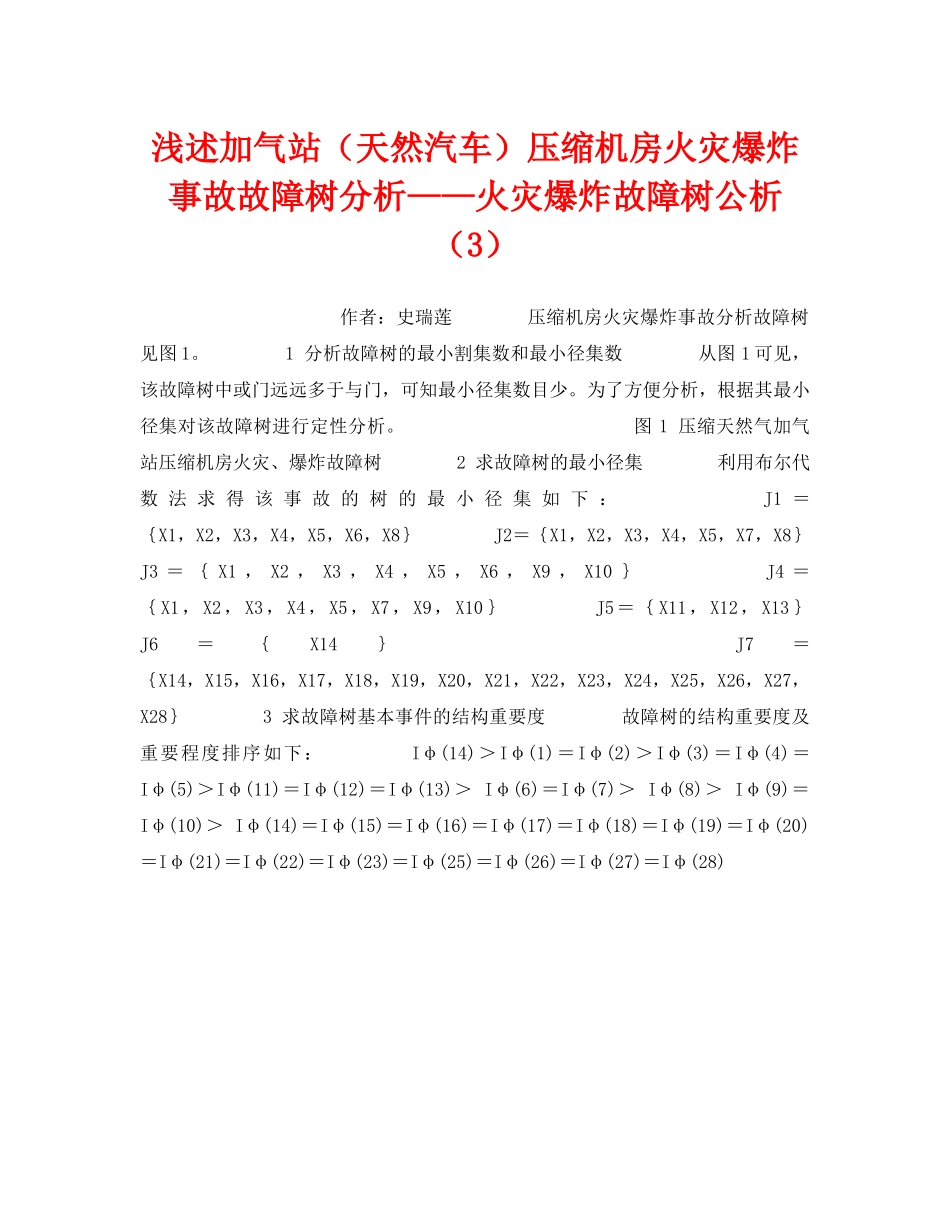

浅述加气站（天然汽车）压缩机房火灾爆炸事故故障树分析——火灾爆炸故障树公析（3）作者：史瑞莲压缩机房火灾爆炸事故分析故障树见图1。1分析故障树的最小割集数和最小径集数从图1可见，该故障树中或门远远多于与门，可知最小径集数目少。为了方便分析，根据其最小径集对该故障树进行定性分析。图1压缩天然气加气站压缩机房火灾、爆炸故障树2求故障树的最小径集利用布尔代数法求得该事故的树的最小径集如下：J1＝｛X1，X2，X3，X4，X5，X6，X8｝J2＝｛X1，X2，X3，X4，X5，X7，X8｝J3＝｛X1，X2，X3，X4，X5，X6，X9，X10｝J4＝｛X1，X2，X3，X4，X5，X7，X9，X10｝J5＝｛X11，X12，X13｝J6＝｛X14｝J7＝｛X14，X15，X16，X17，X18，X19，X20，X21，X22，X23，X24，X25，X26，X27，X28｝3求故障树基本事件的结构重要度故障树的结构重要度及重要程度排序如下：Iφ(14)＞Iφ(1)＝Iφ(2)＞Iφ(3)＝Iφ(4)＝Iφ(5)＞Iφ(11)＝Iφ(12)＝Iφ(13)＞Iφ(6)＝Iφ(7)＞Iφ(8)＞Iφ(9)＝Iφ(10)＞Iφ(14)＝Iφ(15)＝Iφ(16)＝Iφ(17)＝Iφ(18)＝Iφ(19)＝Iφ(20)＝Iφ(21)＝Iφ(22)＝Iφ(23)＝Iφ(25)＝Iφ(26)＝Iφ(27)＝Iφ(28)
