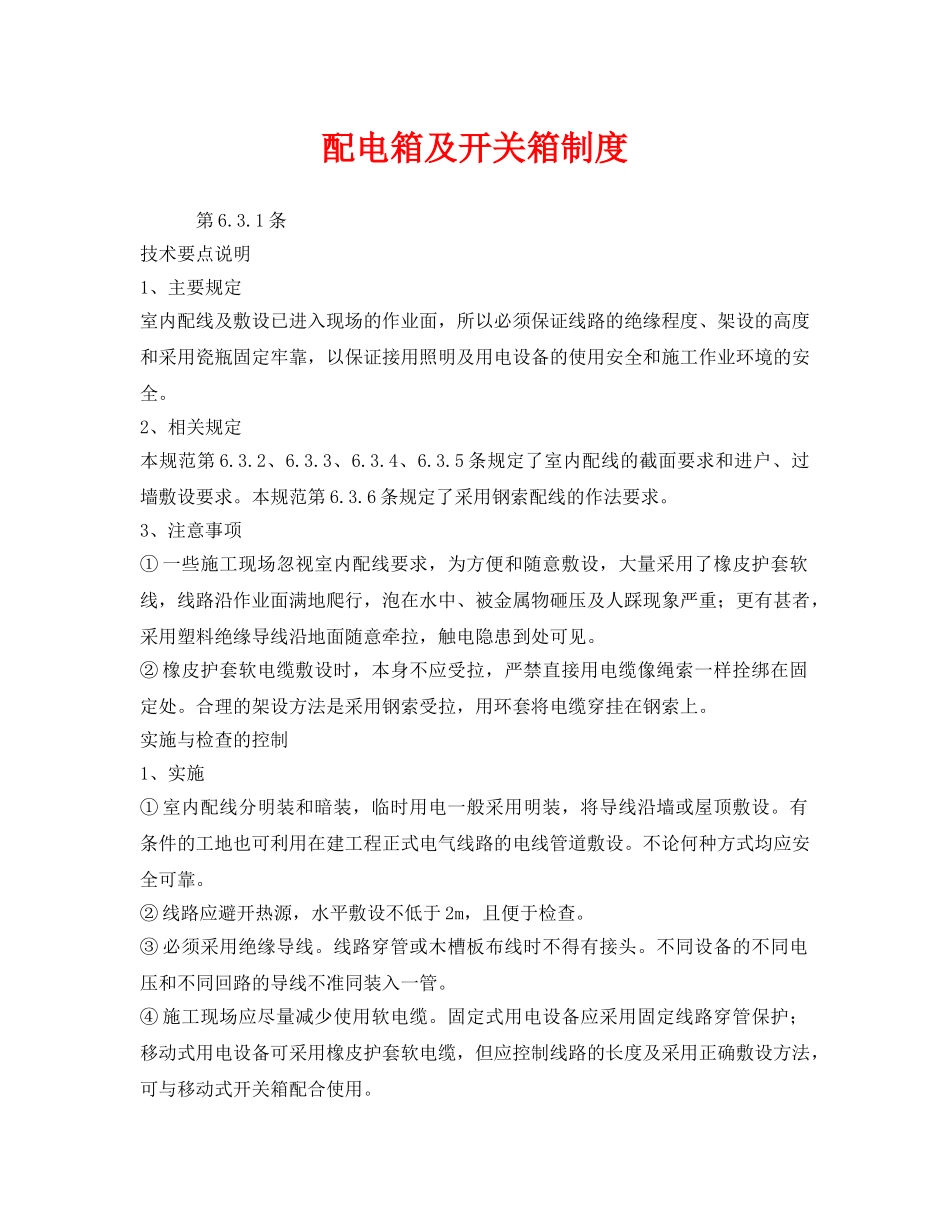

配电箱及开关箱制度第6.3.1条技术要点说明1、主要规定室内配线及敷设已进入现场的作业面，所以必须保证线路的绝缘程度、架设的高度和采用瓷瓶固定牢靠，以保证接用照明及用电设备的使用安全和施工作业环境的安全。2、相关规定本规范第6.3.2、6.3.3、6.3.4、6.3.5条规定了室内配线的截面要求和进户、过墙敷设要求。本规范第6.3.6条规定了采用钢索配线的作法要求。3、注意事项①一些施工现场忽视室内配线要求，为方便和随意敷设，大量采用了橡皮护套软线，线路沿作业面满地爬行，泡在水中、被金属物砸压及人踩现象严重；更有甚者，采用塑料绝缘导线沿地面随意牵拉，触电隐患到处可见。②橡皮护套软电缆敷设时，本身不应受拉，严禁直接用电缆像绳索一样拴绑在固定处。合理的架设方法是采用钢索受拉，用环套将电缆穿挂在钢索上。实施与检查的控制1、实施①室内配线分明装和暗装，临时用电一般采用明装，将导线沿墙或屋顶敷设。有条件的工地也可利用在建工程正式电气线路的电线管道敷设。不论何种方式均应安全可靠。②线路应避开热源，水平敷设不低于2m，且便于检查。③必须采用绝缘导线。线路穿管或木槽板布线时不得有接头。不同设备的不同电压和不同回路的导线不准同装入一管。④施工现场应尽量减少使用软电缆。固定式用电设备应采用固定线路穿管保护；移动式用电设备可采用橡皮护套软电缆，但应控制线路的长度及采用正确敷设方法，可与移动式开关箱配合使用。2、检查①室内配线不准采用裸导线，禁止沿地面随意敷设，必须架空采用瓷瓶或瓷夹固定。②埋地和潮湿场所应穿管敷设，金属管作保护接零。③当采用钢索配线时，吊架间距不大于12m。护套绝缘导线可直接敷设于钢索上。第7.2.7、7.2.9条技术要点说明1、主要规定①临电规范要求系统内应设置两级漏电保护器。而开关箱是配电系统的末级，以下就是用电设备，操作频繁、危险性大，故开关箱中必须设置漏电保护器，对可能致命的触电事故进行防护。②电击强度和人体对电击承受能力，除了与通过人体的电流大小有关外，还与电流在人体持续的时间有关。用I•t＝30mA•s作为两级保护中，间接接触保护的安全电量控制值是比较安全的。③在末级开关箱中装设的保护器要求提供间接接触和直接接触保护。而人体与带电体直接接触时，经过人体的电流往往大于人体的摆脱电流，因为它完全由人体的触电电压和人体的触电时的人体电阻所决定，与保护器的动作电流无关。
