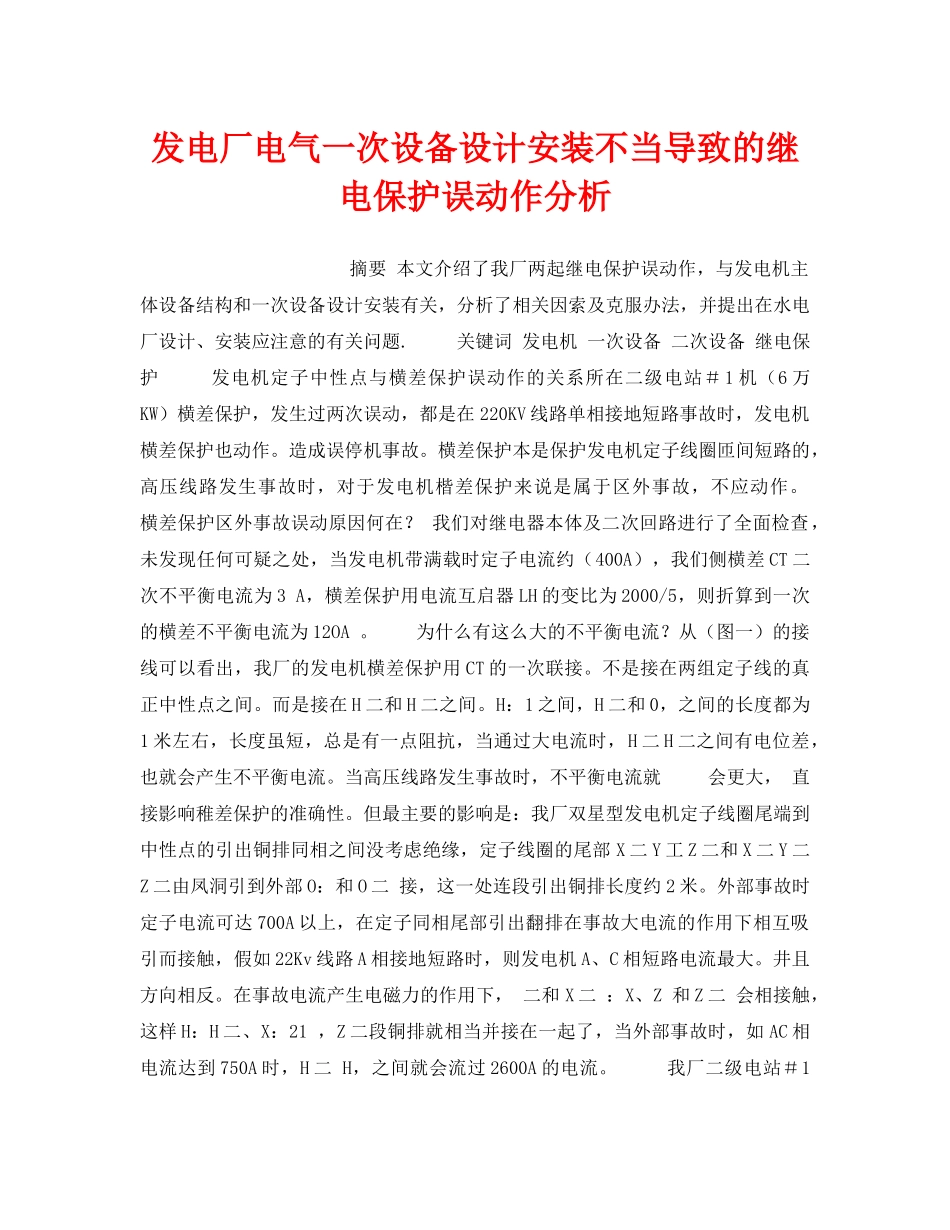

《安全技术》之发电厂电气一次设备设计安装不当导致的继电保护误动作分析 _第1页
1/3

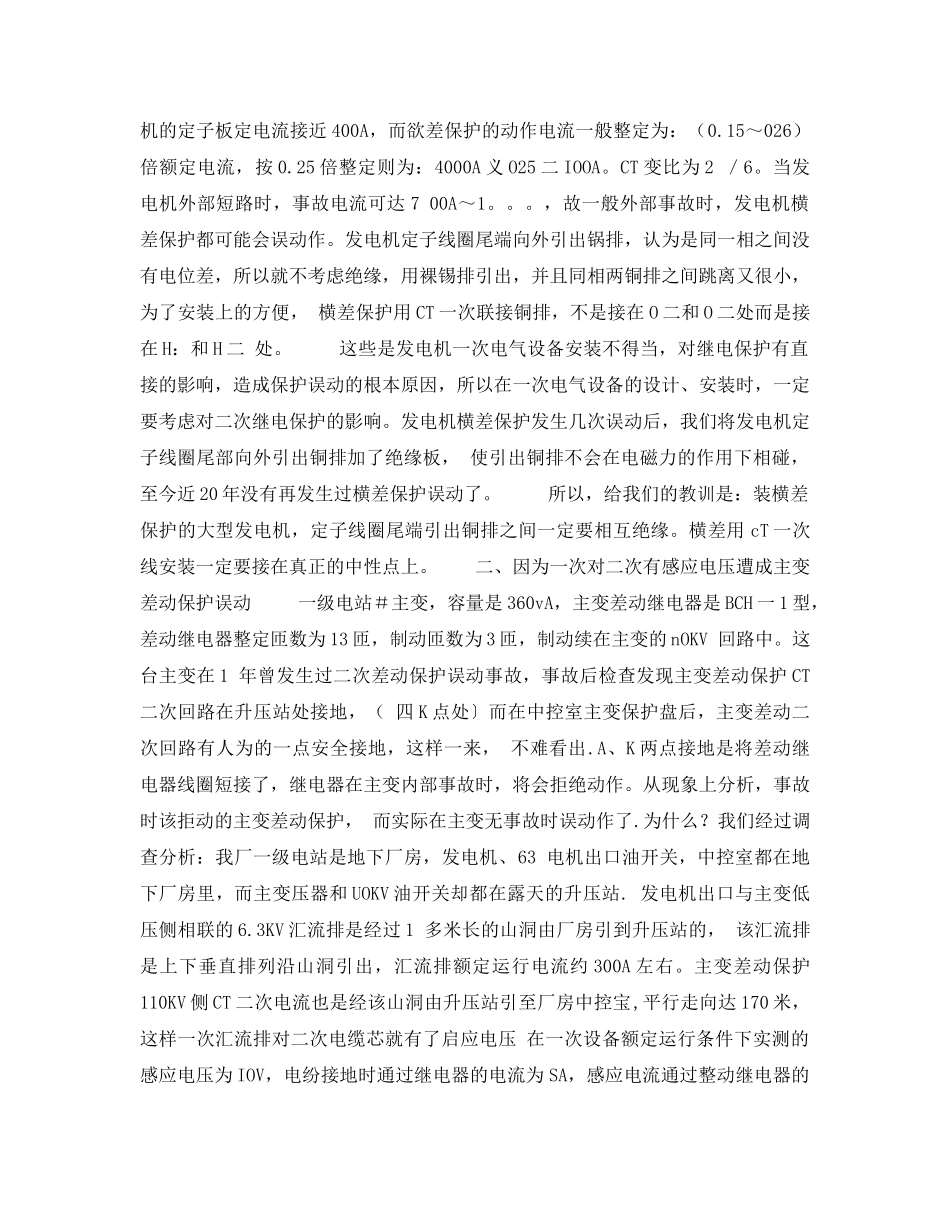

《安全技术》之发电厂电气一次设备设计安装不当导致的继电保护误动作分析 _第2页
2/3

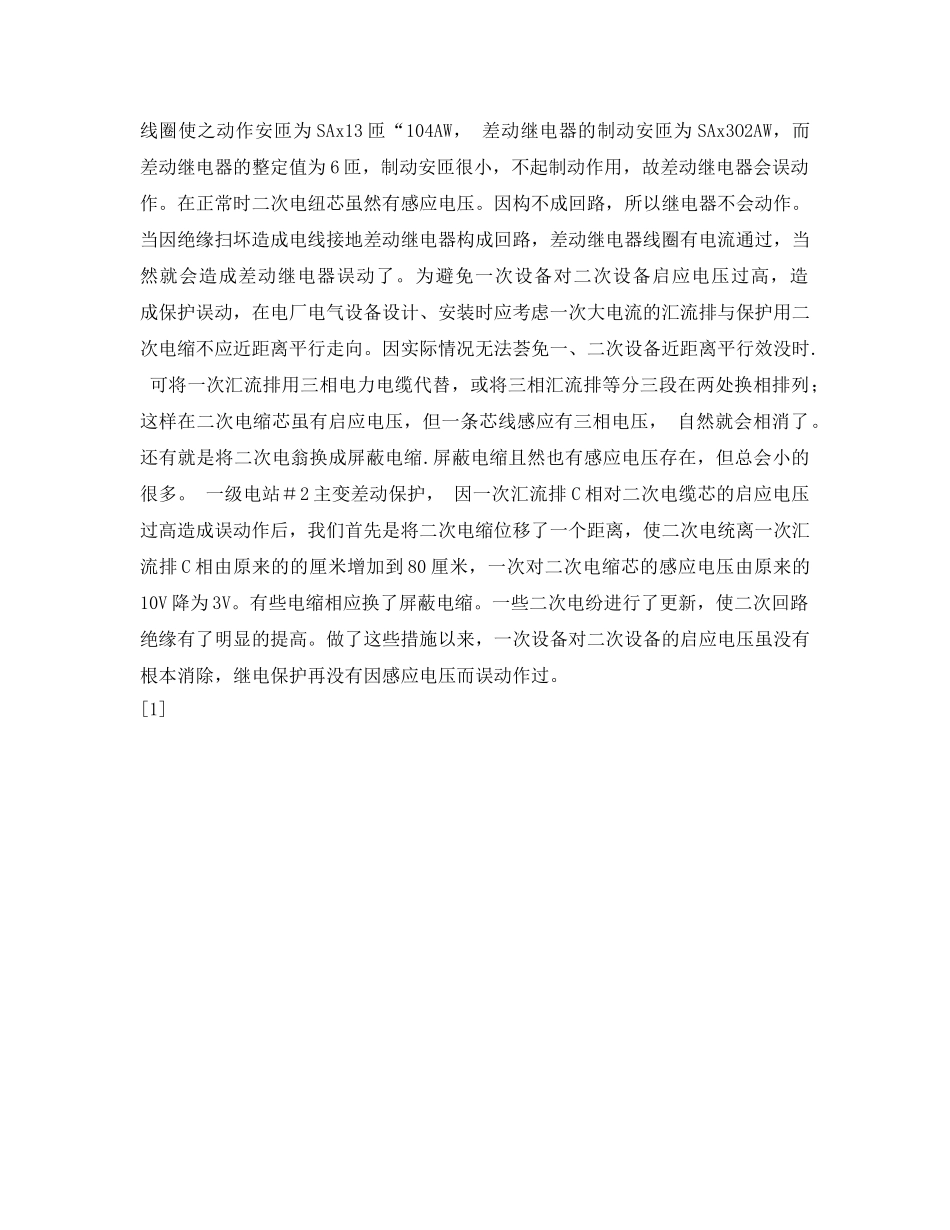

《安全技术》之发电厂电气一次设备设计安装不当导致的继电保护误动作分析 _第3页
3/3
发电厂电气一次设备设计安装不当导致的继电保护误动作分析摘要本文介绍了我厂两起继电保护误动作,与发电机主体设备结构和一次设备设计安装有关,分析了相关因索及克服办法,并提出在水电厂设计、安装应注意的有关问题.关键词发电机一次设备二次设备继电保护发电机定子中性点与横差保护误动作的关系所在二级电站#1机(6万KW)横差保护,发生过两次误动,都是在220KV线路单相接地短路事故时,发电机横差保护也动作。造成误停机事故。横差保护本是保护发电机定子线圈匝间短路的,高压线路发生事故时,对于发电机楷差保护来说是属于区外事故,不应动作。横差保护区外事故误动原因何在?我们对继电器本体及二次回路进行了全面检查,未发现任何可疑之处,当发电机带满载时定子电流约(400A),我们侧横差CT二次不平衡电流为3A,横差保护用电流互启器LH的变比为2000/5,则折算到一次的横差不平衡电流为12OA。为什么有这么大的不平衡电流?从(图一)的接线可以看出,我厂的发电机横差保护用CT的一次联接。不是接在两组定子线的真正中性点之间。而是接在H二和H二之间。H:1之间,H二和0,之间的长度都为1米左右,长度虽短,总是有一点阻抗,当通过大电流时,H二H二之间有电位差,也就会产生不平衡电流。当高压线路发生事故时,不平衡电流就会更大,直接影响稚差保护的准确性。但最主要的影响是:我厂双星型发电机定子线圈尾端到中性点的引出铜排同相之间没考虑绝缘,定子线圈的尾部X二Y工Z二和X二Y二Z二由凤洞引到外部O:和O二接,这一处连段引出铜排长度约2米。外部事故时定子电流可达700A以上,在定子同相尾部引出翻排在事故大电流的作用下相互吸引而接触,假如22Kv线路A相接地短路时,则发电机A、C相短路电流最大。井且方向相反。在事故电流产生电磁力的作用下,二和X二:X、Z和Z二会相接触,这样H:H二、X:21,Z二段铜排就相当并接在一起了,当外部事故时,如AC相电流达到750A时,H二H,之间就会流过2600A的电流。我厂二级电站#1机的定子板定电流接近400A,而欲差保护的动作电流一般整定为:(0.15~026)倍额定电流,按0.25倍整定则为:4000A义O25二IOOA。CT变比为2/6。当发电机外部短路时,事故电流可达700A~1。。。,故一般外部事故时,发电机横差保护都可能会误动作。发电机定子线圈尾端向外引出锅排,认为是同一相之间没有电位差,所以就不考虑绝缘,用裸锡排引出,并且同相两铜排之间跳离又很小,为了安装上的方便,横差保护用CT一次联接铜排,不是接在O二和O二处而是接在H:和H二处。这些是发电机一次电气设备安装不得当,对继电保护有直接的影响,造成保护误动的根本原因,所以在一次电气设备的设计、安装时,一定要考虑对二次继电保护的影响。发电机横差保护发生几次误动后,我们将发电机定子线圈尾部向外引出铜排加了绝缘板,使引出铜排不会在电磁力的作用下相碰,至今近20年没有再发生过横差保护误动了。所以,给我们的教训是:装横差保护的大型发电机,定子线圈尾端引出铜排之间一定要相互绝缘。横差用cT一次线安装一定要接在真正的中性点上。二、因为一次对二次有感应电压遭成主变差动保护误动一级电站#主变,容量是360vA,主变差动继电器是BCH一1型,差动继电器整定匝数为13匝,制动匝数为3匝,制动续在主变的nOKV回路中。这台主变在1年曾发生过二次差动保护误动事故,事故后检查发现主变差动保护CT二次回路在升压站处接地,(四K点处〕而在中控室主变保护盘后,主变差动二次回路有人为的一点安全接地,这样一来,不难看出.A、K两点接地是将差动继电器线圈短接了,继电器在主变内部事故时,将会拒绝动作。从现象上分析,事故时该拒动的主变差动保护,而实际在主变无事故时误动作了.为什么?我们经过调查分析:我厂一级电站是地下厂房,发电机、63电机出口油开关,中控室都在地下厂房里,而主变压器和UOKV油开关却都在露天的升压站.发电机出口与主变低压侧相联的6.3KV汇流排是经过1多米长的山洞由厂房引到升压站的,该汇流排是上下垂直排列沿山洞引出,汇流排额定运行电流约300A左右。主变差动保护110KV侧CT二次电流也是经该山洞由升压站引至厂房中控宝,平行走向达...
