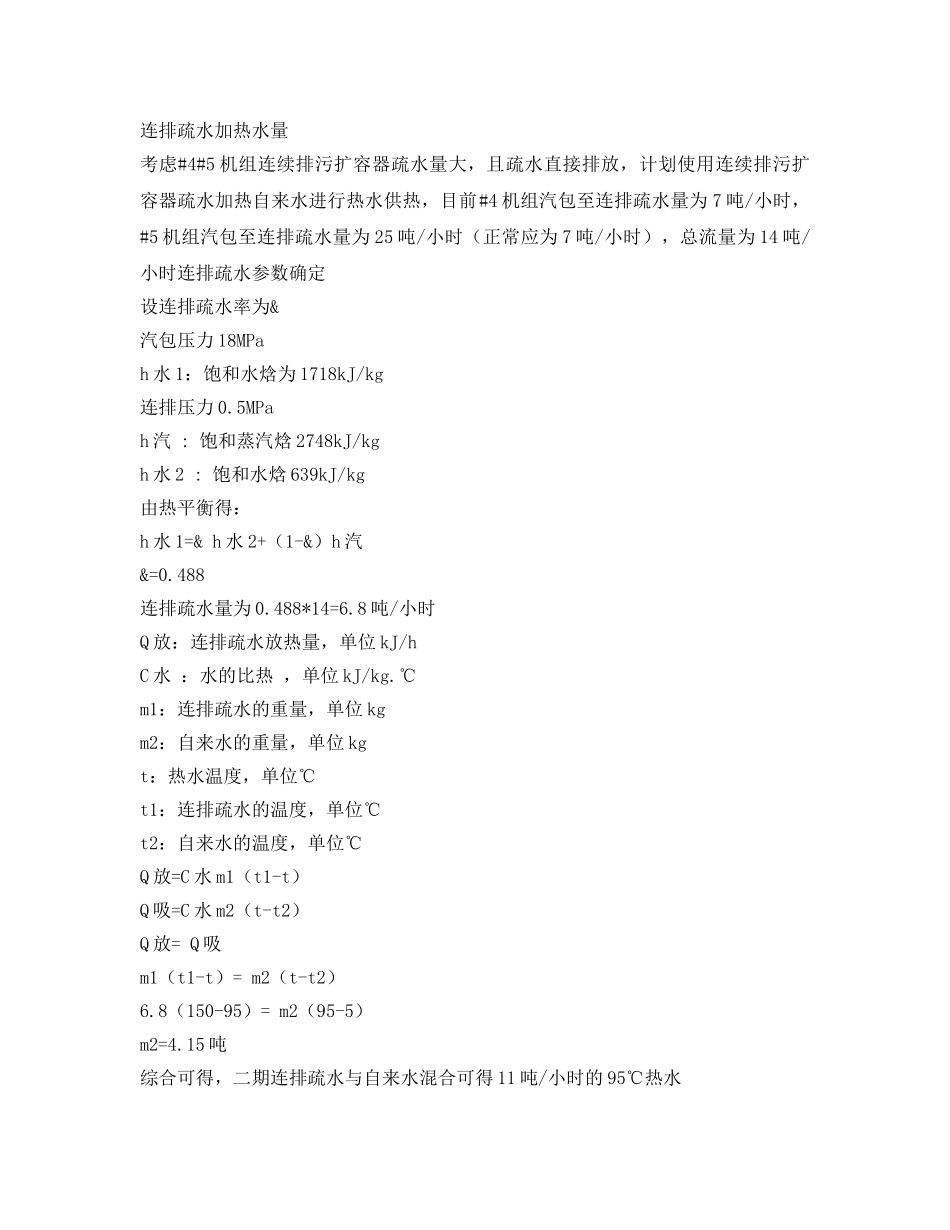

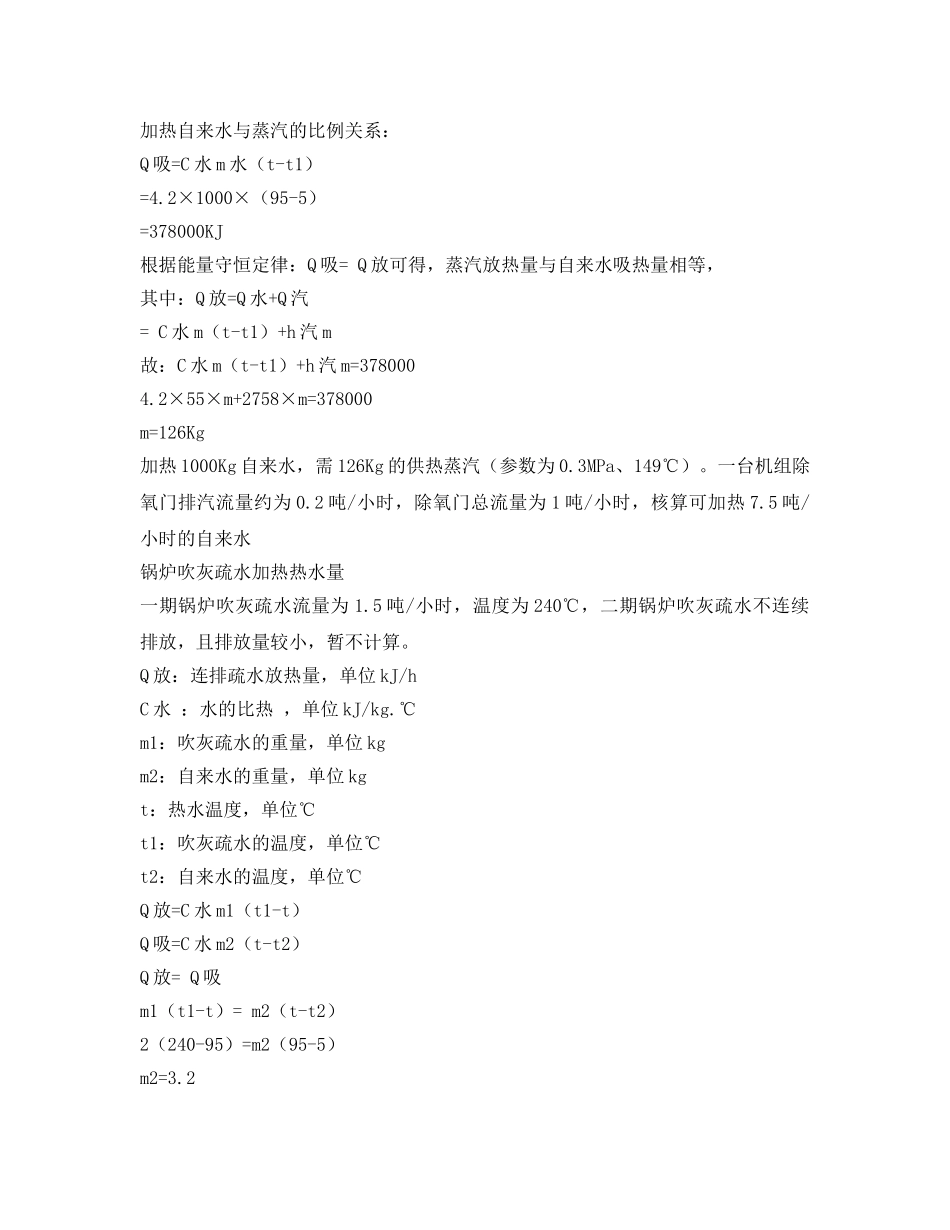

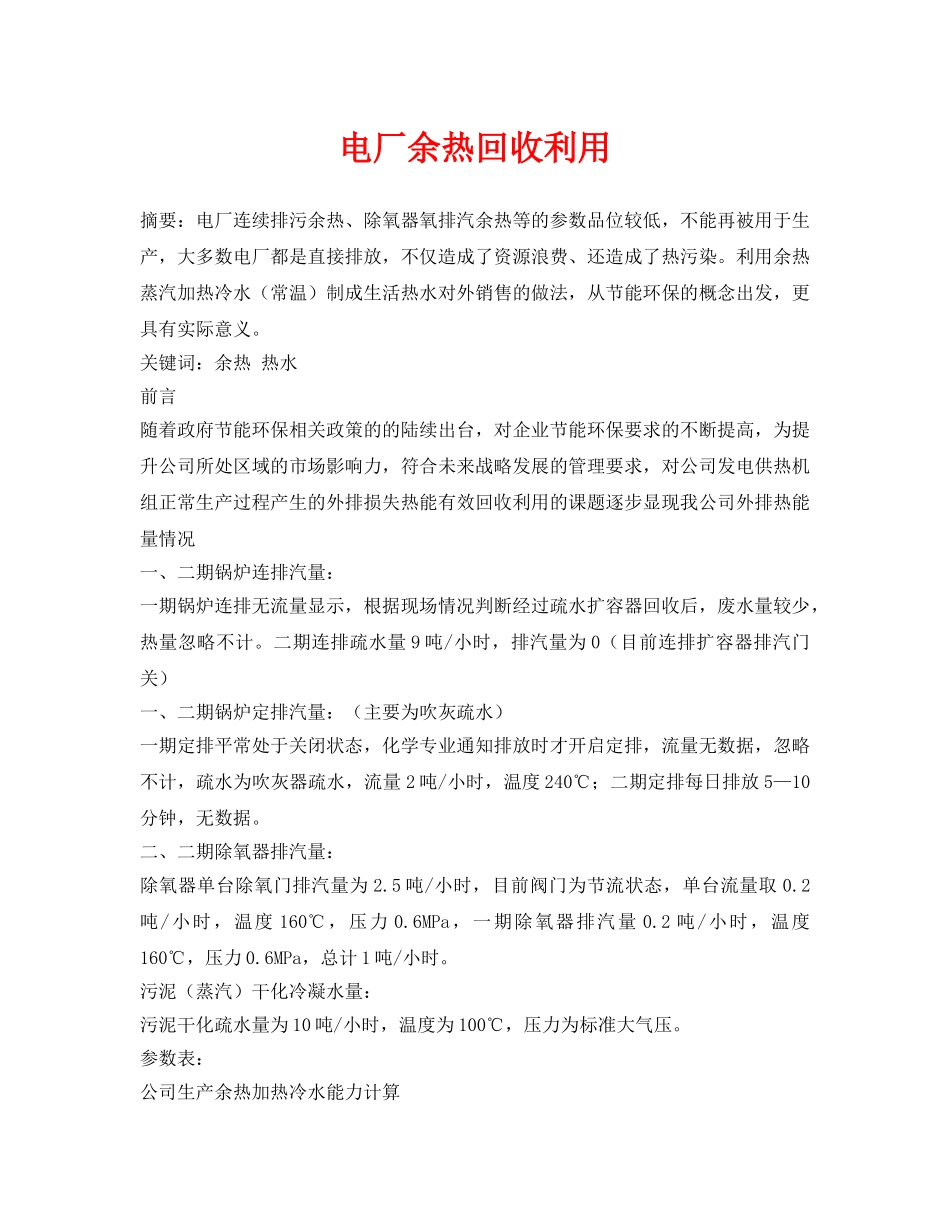

电厂余热回收利用摘要：电厂连续排污余热、除氧器氧排汽余热等的参数品位较低，不能再被用于生产，大多数电厂都是直接排放，不仅造成了资源浪费、还造成了热污染。利用余热蒸汽加热冷水（常温）制成生活热水对外销售的做法，从节能环保的概念出发，更具有实际意义。关键词：余热热水前言随着政府节能环保相关政策的的陆续出台，对企业节能环保要求的不断提高，为提升公司所处区域的市场影响力，符合未来战略发展的管理要求，对公司发电供热机组正常生产过程产生的外排损失热能有效回收利用的课题逐步显现我公司外排热能量情况一、二期锅炉连排汽量：一期锅炉连排无流量显示，根据现场情况判断经过疏水扩容器回收后，废水量较少，热量忽略不计。二期连排疏水量9吨/小时，排汽量为0（目前连排扩容器排汽门关）一、二期锅炉定排汽量：（主要为吹灰疏水）一期定排平常处于关闭状态，化学专业通知排放时才开启定排，流量无数据，忽略不计，疏水为吹灰器疏水，流量2吨/小时，温度240℃；二期定排每日排放5—10分钟，无数据。二、二期除氧器排汽量：除氧器单台除氧门排汽量为2.5吨/小时，目前阀门为节流状态，单台流量取0.2吨/小时，温度160℃，压力0.6MPa，一期除氧器排汽量0.2吨/小时，温度160℃，压力0.6MPa，总计1吨/小时。污泥（蒸汽）干化冷凝水量：污泥干化疏水量为10吨/小时，温度为100℃，压力为标准大气压。参数表：公司生产余热加热冷水能力计算连排疏水加热水量考虑#4#5机组连续排污扩容器疏水量大，且疏水直接排放，计划使用连续排污扩容器疏水加热自来水进行热水供热，目前#4机组汽包至连排疏水量为7吨/小时，#5机组汽包至连排疏水量为25吨/小时（正常应为7吨/小时），总流量为14吨/小时连排疏水参数确定设连排疏水率为&汽包压力18MPah水1：饱和水焓为1718kJ/kg连排压力0.5MPah汽:饱和蒸汽焓2748kJ/kgh水2:饱和水焓639kJ/kg由热平衡得：h水1=&h水2+（1-&）h汽&=0.488连排疏水量为0.488*14=6.8吨/小时Q放：连排疏水放热量，单位kJ/hC水：水的比热，单位kJ/kg.℃m1：连排疏水的重量，单位kgm2：自来水的重量，单位kgt：热水温度，单位℃t1：连排疏水的温度，单位℃t2：自来水的温度，单位℃Q放=C水m1（t1-t）Q吸=C水m2（t-t2）Q放=Q吸m1（t1-t）=m2（t-t2）6.8（150-95）=m2（95-5）m2=4.15吨综合可得，二期连排疏水与自来水混合可得11吨/小时的95℃热水加热自来水与蒸汽的比例关系：Q吸=C水m水（t-t1）=4.2×1000×（95-5）=378000KJ根据能量守恒定律：Q吸=Q放可得，蒸汽放热量与自来水吸热量相等，其中：Q放=Q水+Q汽=C水m（t-t1）+h汽m故：C水m（t-t1）+h汽m=3780004.2×55×m+2758×m=378000m=126Kg加热1000Kg自来水，需126Kg的供热蒸汽（参数为0.3MPa、149℃）。一台机组除氧门排汽流量约为0.2吨/小时，除氧门总流量为1吨/小时，核算可加热7.5吨/小时的自来水锅炉吹灰疏水加热热水量一期锅炉吹灰疏水流量为1.5吨/小时，温度为240℃，二期锅炉吹灰疏水不连续排放，且排放量较小，暂不计算。Q放：连排疏水放热量，单位kJ/hC水：水的比热，单位kJ/kg.℃m1：吹灰疏水的重量，单位kgm2：自来水的重量，单位kgt：热水温度，单位℃t1：吹灰疏水的温度，单位℃t2：自来水的温度，单位℃Q放=C水m1（t1-t）Q吸=C水m2（t-t2）Q放=Q吸m1（t1-t）=m2（t-t2）2（240-95）=m2（95-5）m2=3.2综合可得，吹灰疏水与自来水混合可得5吨/小时的95℃热水污泥干化疏水污泥干化疏水温度为100℃，流量10吨/小时，水质参数合格可直接进行热水供应。供热水能力统计综合统计，我公司蒸汽加热生产热水为8吨/小时，若疏水可直接混合，采用混合式加热器，疏水加热生产热水为26吨/小时，我公司热量回收可生产热水总计为34吨/小时，日生产量为816吨。若疏水水质不合格，采用表面式加热器，疏水未能进行全面回收利用，仅仅利用其热量加热冷水，同时疏水加热冷水后仍带有部分热量的流失，疏水生产热水量仅为混合式的一半，为13吨/小时，加上蒸汽生产热水量8吨/小时，日生产量为21吨/小时，日生产量为504吨。方案该方案采用汽水加热器加热方式进行加热（汽水直接混合加热），使用连排疏水加热自来水，水温达到...
