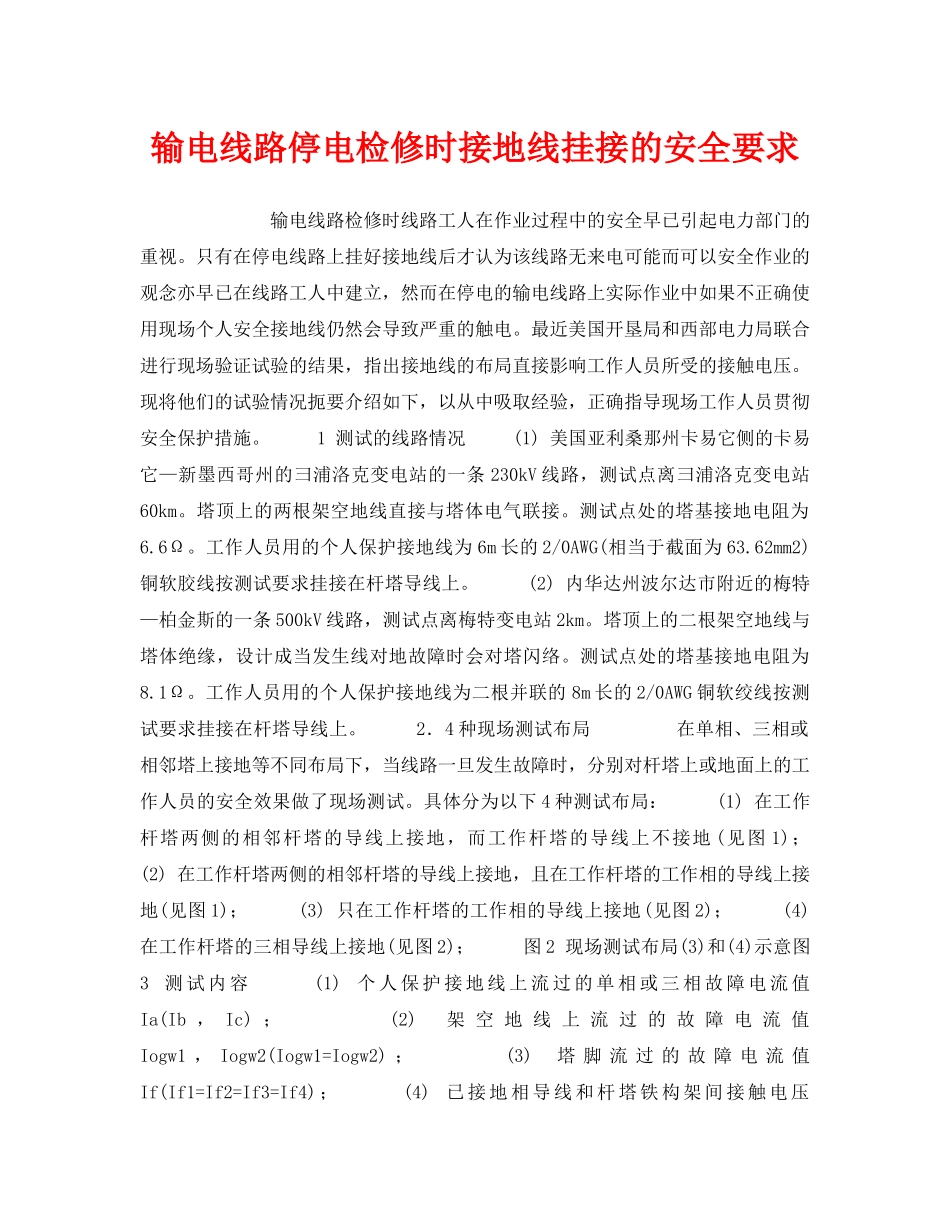

输电线路停电检修时接地线挂接的安全要求输电线路检修时线路工人在作业过程中的安全早已引起电力部门的重视。只有在停电线路上挂好接地线后才认为该线路无来电可能而可以安全作业的观念亦早已在线路工人中建立，然而在停电的输电线路上实际作业中如果不正确使用现场个人安全接地线仍然会导致严重的触电。最近美国开垦局和西部电力局联合进行现场验证试验的结果，指出接地线的布局直接影响工作人员所受的接触电压。现将他们的试验情况扼要介绍如下，以从中吸取经验，正确指导现场工作人员贯彻安全保护措施。1测试的线路情况(1)美国亚利桑那州卡易它侧的卡易它—新墨西哥州的彐浦洛克变电站的一条230kV线路，测试点离彐浦洛克变电站60km。塔顶上的两根架空地线直接与塔体电气联接。测试点处的塔基接地电阻为6.6Ω。工作人员用的个人保护接地线为6m长的2/0AWG(相当于截面为63.62mm2)铜软胶线按测试要求挂接在杆塔导线上。(2)内华达州波尔达市附近的梅特—柏金斯的一条500kV线路，测试点离梅特变电站2km。塔顶上的二根架空地线与塔体绝缘，设计成当发生线对地故障时会对塔闪络。测试点处的塔基接地电阻为8.1Ω。工作人员用的个人保护接地线为二根并联的8m长的2/0AWG铜软绞线按测试要求挂接在杆塔导线上。2．4种现场测试布局在单相、三相或相邻塔上接地等不同布局下，当线路一旦发生故障时，分别对杆塔上或地面上的工作人员的安全效果做了现场测试。具体分为以下4种测试布局：(1)在工作杆塔两侧的相邻杆塔的导线上接地，而工作杆塔的导线上不接地(见图1)；(2)在工作杆塔两侧的相邻杆塔的导线上接地，且在工作杆塔的工作相的导线上接地(见图1)；(3)只在工作杆塔的工作相的导线上接地(见图2)；(4)在工作杆塔的三相导线上接地(见图2)；图2现场测试布局(3)和(4)示意图3测试内容(1)个人保护接地线上流过的单相或三相故障电流值Ia(Ib，Ic)；(2)架空地线上流过的故障电流值Iogw1，Iogw2(Iogw1=Iogw2)；(3)塔脚流过的故障电流值If(If1=If2=If3=If4)；(4)已接地相导线和杆塔铁构架间接触电压V1，V2，V3；(5)工作人员工作的杆塔塔脚与地面间的接触和转移的接触电压值Vt1，Vt2，Vt3；(6)工作相邻杆塔的塔脚与地面间的接触和转移的接触电压值Vt11，Vt12，Vt13，Vt23。4测试结果模拟故障测试的结果见表1。线路布局Ia（Ib，Ic）（A）Iogw（A）If（A）V1（A）V2（A）V3（A）Vt1（A）Vt2（A）Vt3（A）Vt11（A）Vt12（A）Vt13（A）Vt123（A）（1）（1）－703635－－5007509506008501075－（1）（2）14314340.380.33－57181010486439051195－（1）（3）1750775444.53.6－
