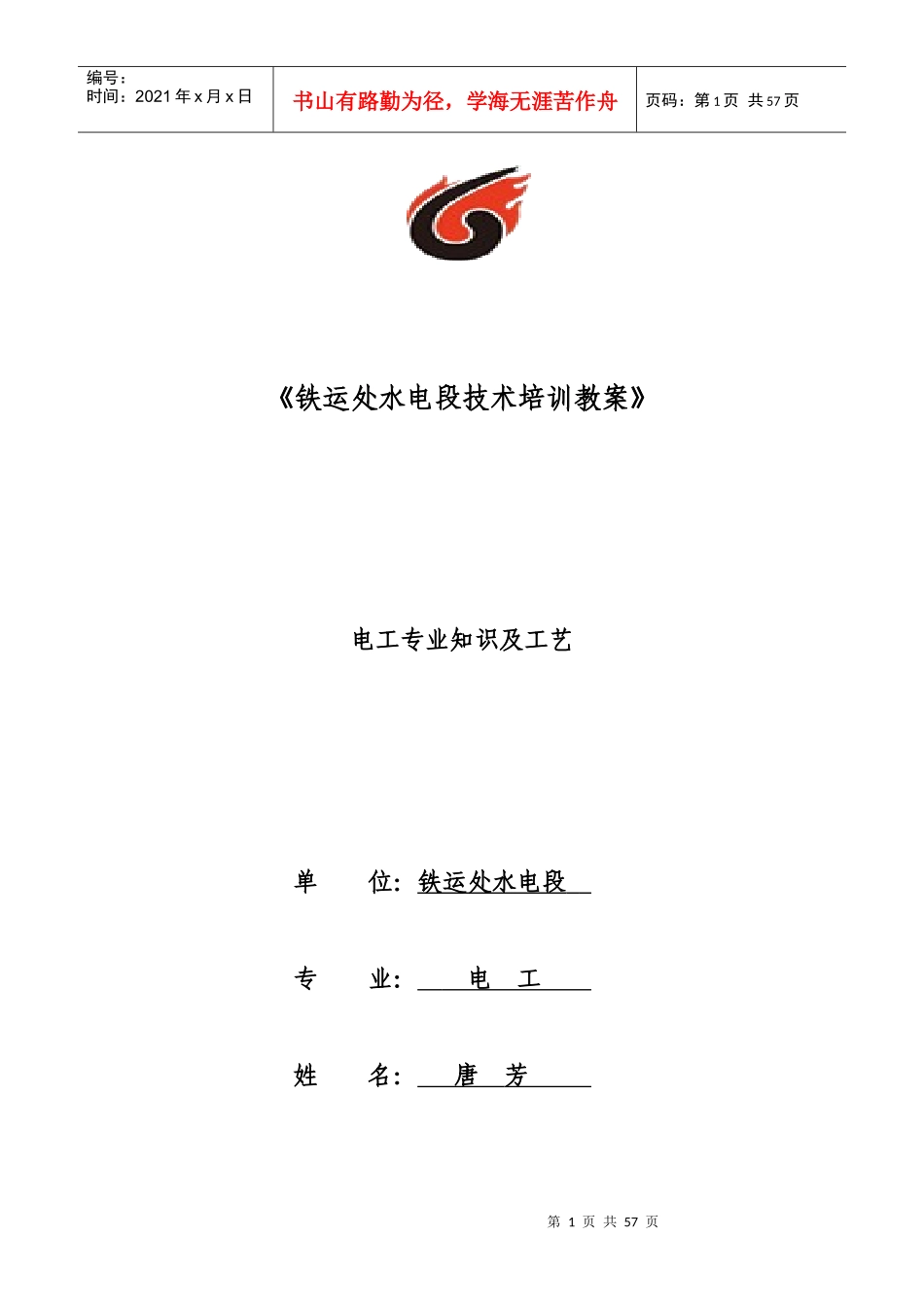

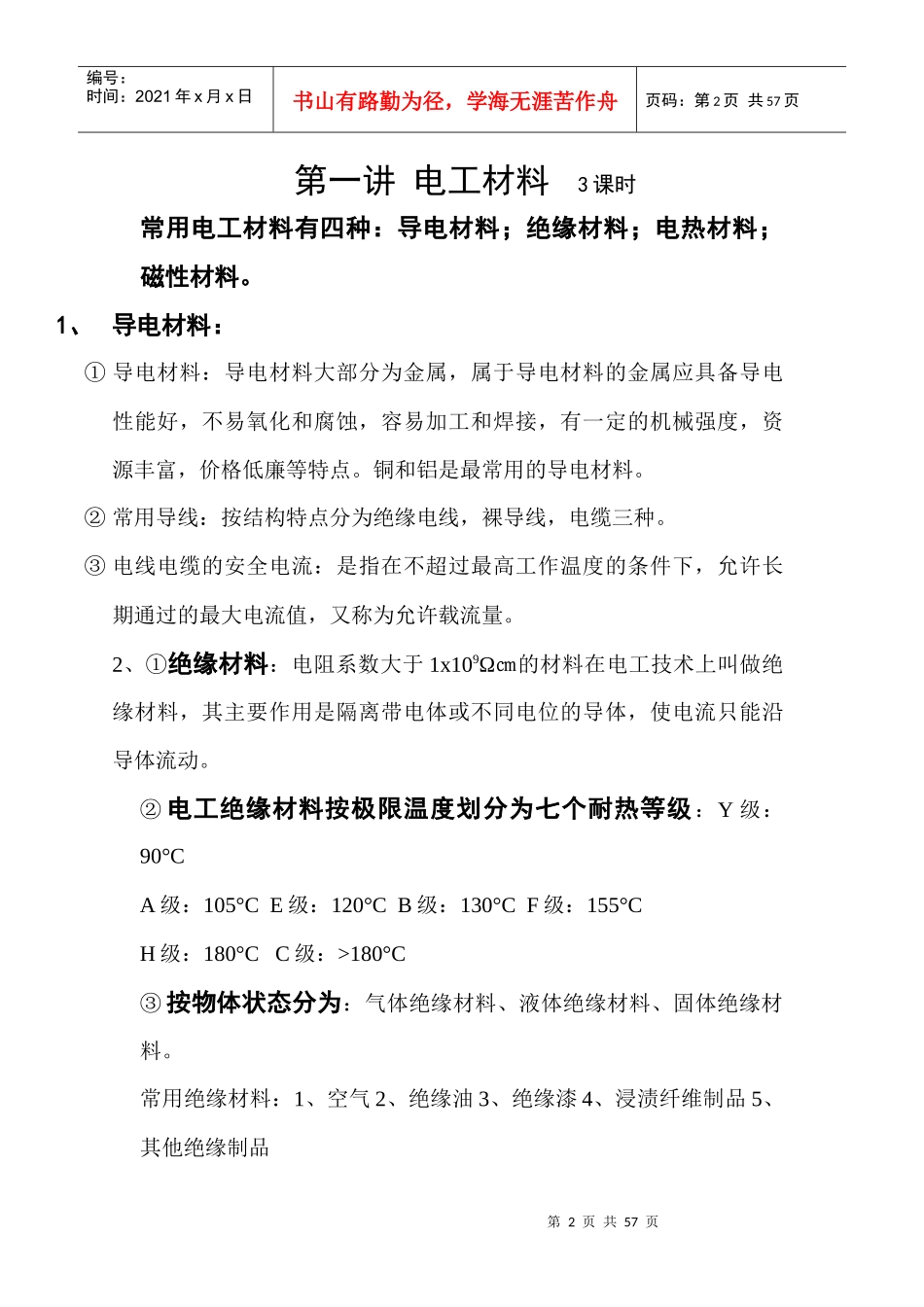

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页《铁运处水电段技术培训教案》电工专业知识及工艺单位：铁运处水电段专业：电工姓名：唐芳第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页第一讲电工材料3课时常用电工材料有四种：导电材料；绝缘材料；电热材料；磁性材料。1、导电材料：①导电材料：导电材料大部分为金属，属于导电材料的金属应具备导电性能好，不易氧化和腐蚀，容易加工和焊接，有一定的机械强度，资源丰富，价格低廉等特点。铜和铝是最常用的导电材料。②常用导线：按结构特点分为绝缘电线，裸导线，电缆三种。③电线电缆的安全电流：是指在不超过最高工作温度的条件下，允许长期通过的最大电流值，又称为允许载流量。2、①绝缘材料：电阻系数大于1x109Ω㎝的材料在电工技术上叫做绝缘材料，其主要作用是隔离带电体或不同电位的导体，使电流只能沿导体流动。②电工绝缘材料按极限温度划分为七个耐热等级：Y级：90°CA级：105°CE级：120°CB级：130°CF级：155°CH级：180°CC级：>180°C③按物体状态分为：气体绝缘材料、液体绝缘材料、固体绝缘材料。常用绝缘材料：1、空气2、绝缘油3、绝缘漆4、浸渍纤维制品5、其他绝缘制品第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页④击穿电压：绝缘材料发生击穿时的电压称为击穿电压，此时的电场强度称为击穿强度。3、电热材料：电热材料是用来制作各种发热电阻元件，并通过其电阻将电能转换成热能的一种材料，基本要求是：电阻率高，电阻温度系数小，加工成型容易，高温下有足够的机械强度和良好的抗氧化性能等。常用的电热材料有镍铬合金、铁铬合金、高熔点纯金属、石墨等。4、磁性材料：磁性材料分为软磁材料和硬磁材料。软磁材料包括电工硅钢片和电工纯铁。硬磁材料主要有铝镍钴系永磁材料，铁氧体永磁材料，稀土钴永磁材料。课后题：1、常用导电材料有哪些？2、常用绝缘材料有哪些？3、常用电热材料有哪些？4、常用磁性材料有哪些？第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页第二讲电工基本操作工艺6课时一、导线的连接：导线的连接是电工必须掌握的一项重要基本功。导线连接的质量对线路的可靠性和安全程度影响很大，也是故障的高发部位，导线连接的基本要求如下：①电气接触应较好，即接触电阻要小②要有足够的机械强度③连接处的绝缘强度不低于导线本身的绝缘强度。1、导线的剖削：导线连接前，应先将导线的绝缘层进行剖削，常用的工具有电工刀和剥线钳。电工刀用于剥削线径大的导线，剥线钳用于线径小的导线。无论用何种方法，一定不能损伤导线的线芯。2、导线的连接：铜芯导线通常可以直接连接，而铝芯导线常温下易氧化，一般采用压接的方式。铜芯导线与铝芯导线不能直接连接，原因是：①铜、铝热膨胀率不同，连接处容易产生松动。②铜、铝直接连接会产生电化腐蚀现象。所以一般要采用专用的铜、铝过渡接头。铜芯导线的连接：常用的导线有单股、7股、19股等多种线芯结构形式，有直接连接（绞接），T字形分支连接，7股芯线直接连接（伞状插接）1、导线的剖削：导线连接前，应先将导线的绝缘层进行剖削，常用的工具有电工刀和剥线钳。电工刀用于剥削线径第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共57页大的导线，剥线钳用于线径小的导线。无论用何种方法，一定不能损伤导线的线芯。2、导线的连接：铜芯导线通常可以直接连接，而铝芯导线常温下易氧化，一般采用压接的方式。铜芯导线与铝芯导线不能直接连接，原因是：①铜、铝热膨胀率不同，连接处容易产生松动。②铜、铝直接连接会产生电化腐蚀现象。所以一般要采用专用的铜、铝过渡接头。铜芯导线的连接：常用的导线有单股、7股、19股等多种线芯结构形式，有直接连接（绞接），T字形分支连接，7股芯线直接连接（伞状插接）单股铜芯导线的直接连接：1）绝缘层剥削长度为导线的直径的70倍左右，去掉氧化层。2...
