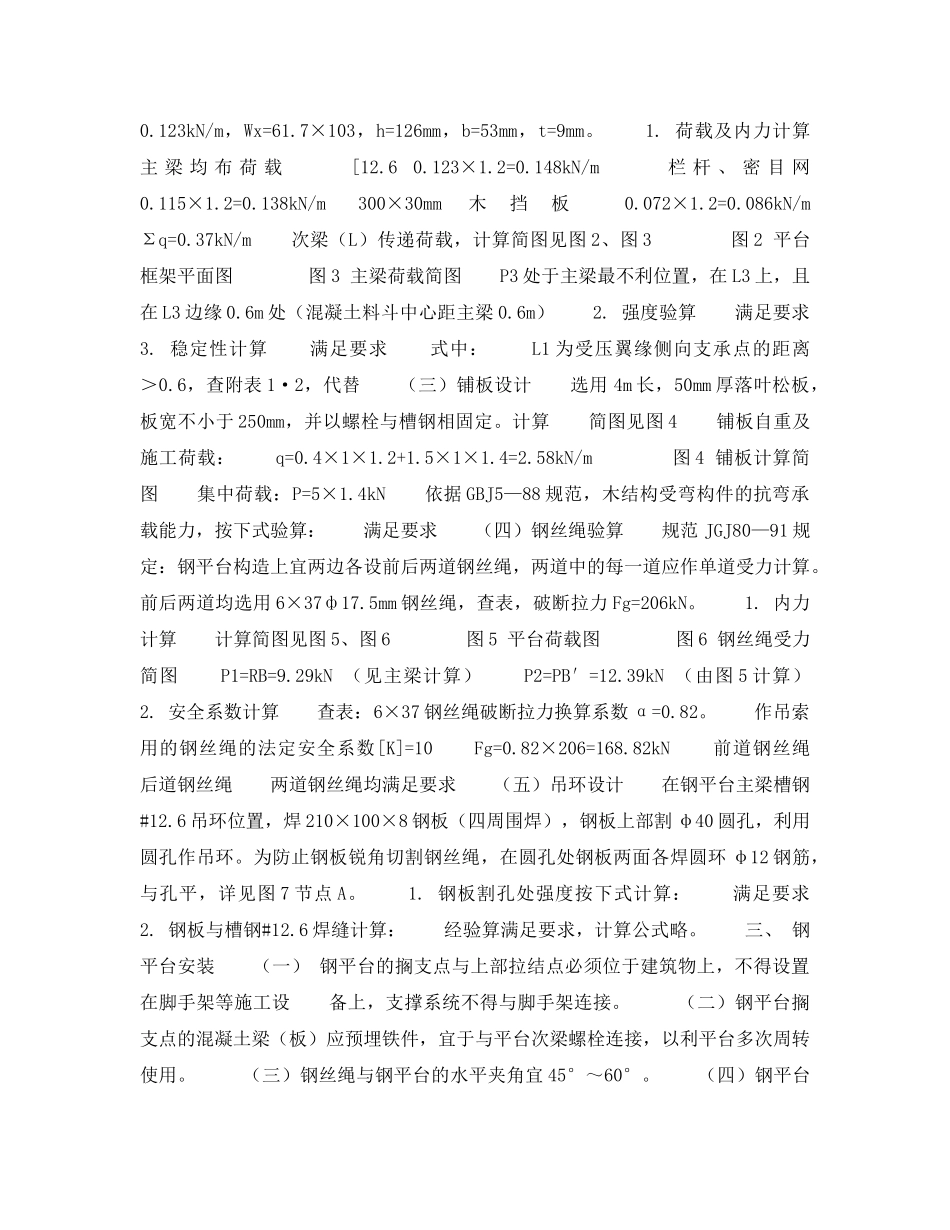

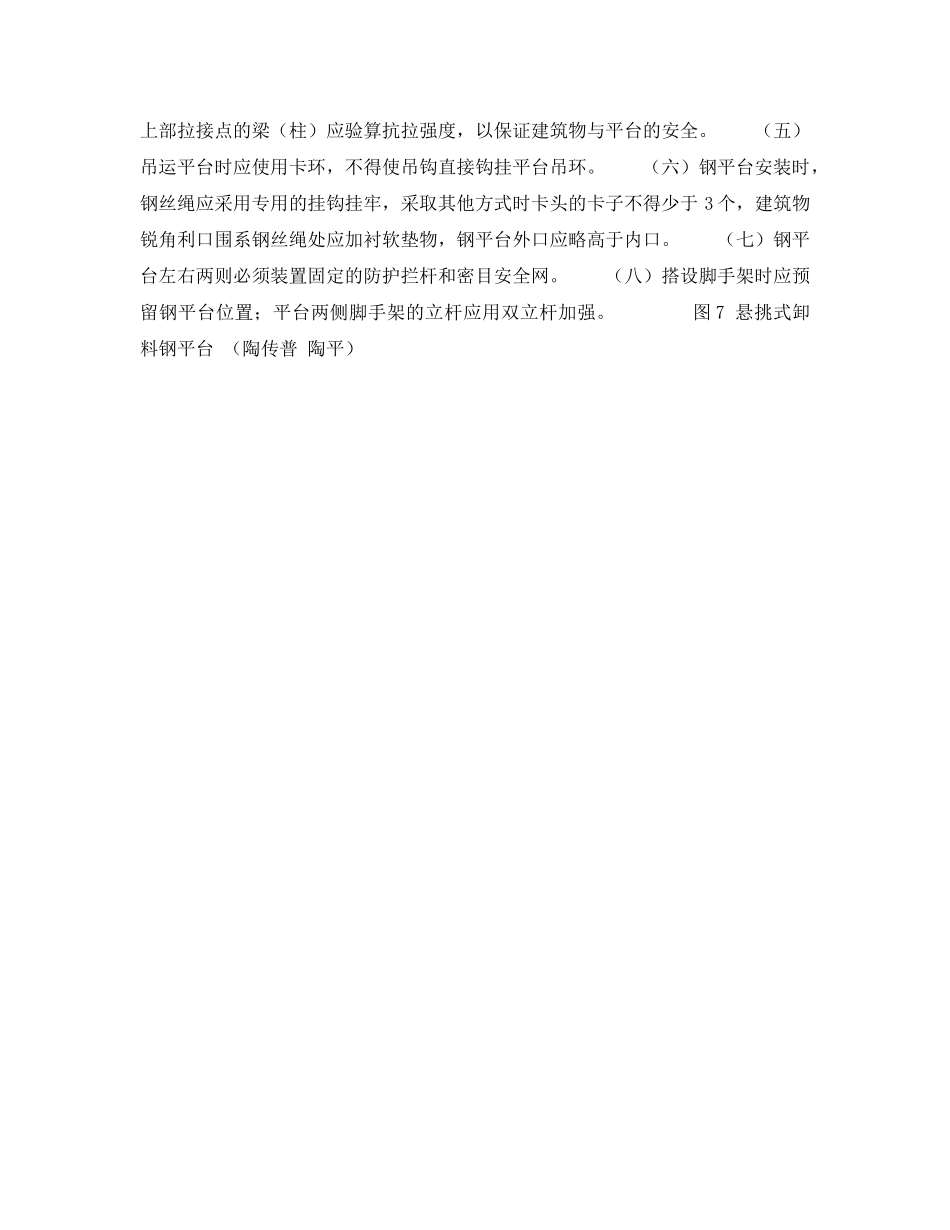

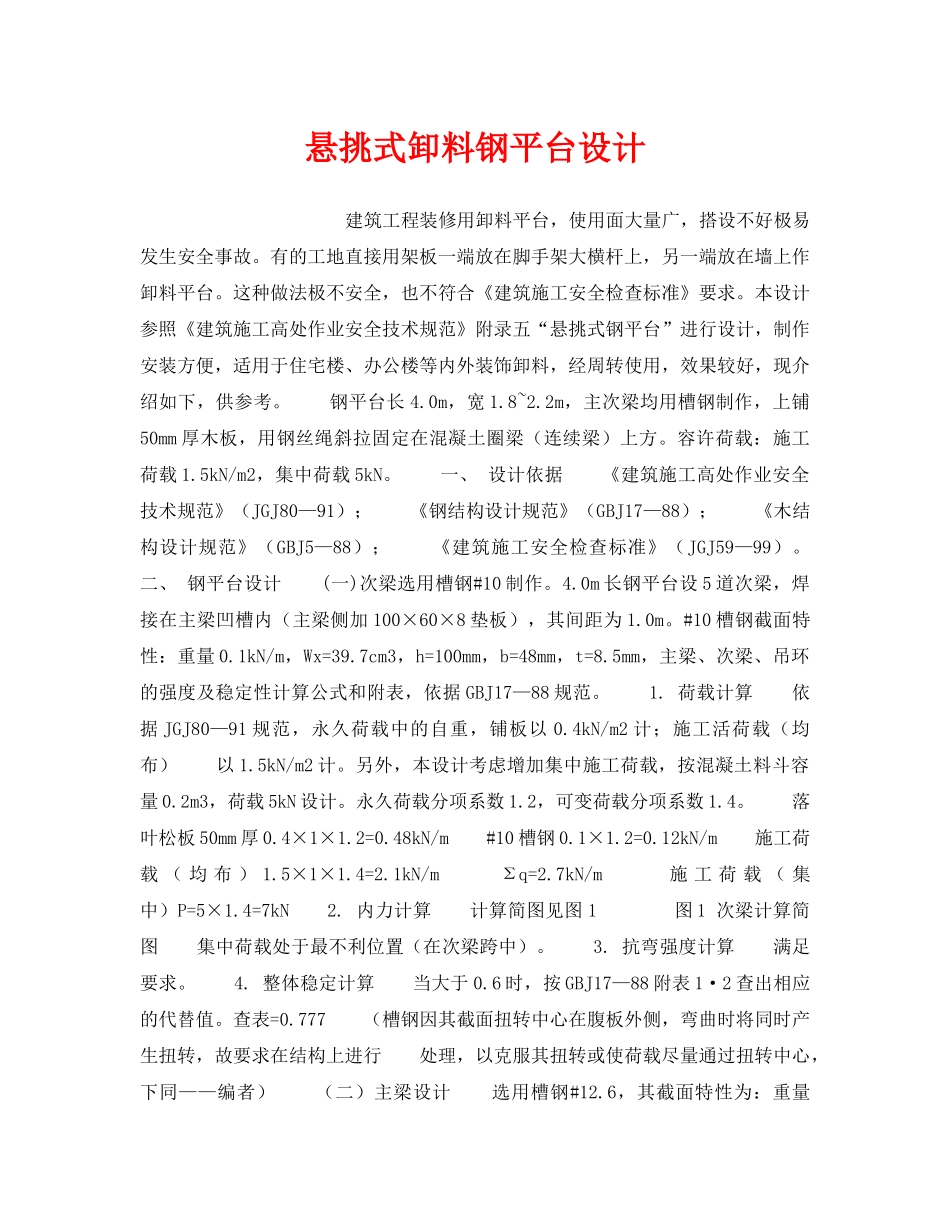

悬挑式卸料钢平台设计建筑工程装修用卸料平台，使用面大量广，搭设不好极易发生安全事故。有的工地直接用架板一端放在脚手架大横杆上，另一端放在墙上作卸料平台。这种做法极不安全，也不符合《建筑施工安全检查标准》要求。本设计参照《建筑施工高处作业安全技术规范》附录五“悬挑式钢平台”进行设计，制作安装方便，适用于住宅楼、办公楼等内外装饰卸料，经周转使用，效果较好，现介绍如下，供参考。钢平台长4.0m，宽1.8~2.2m，主次梁均用槽钢制作，上铺50mm厚木板，用钢丝绳斜拉固定在混凝土圈梁（连续梁）上方。容许荷载：施工荷载1.5kN/m2，集中荷载5kN。一、设计依据《建筑施工高处作业安全技术规范》（JGJ80—91）；《钢结构设计规范》（GBJ17—88）；《木结构设计规范》（GBJ5—88）；《建筑施工安全检查标准》（JGJ59—99）。二、钢平台设计(一)次梁选用槽钢#10制作。4.0m长钢平台设5道次梁，焊接在主梁凹槽内（主梁侧加100×60×8垫板），其间距为1.0m。#10槽钢截面特性：重量0.1kN/m，Wx=39.7cm3，h=100mm，b=48mm，t=8.5mm，主梁、次梁、吊环的强度及稳定性计算公式和附表，依据GBJ17—88规范。1.荷载计算依据JGJ80—91规范，永久荷载中的自重，铺板以0.4kN/m2计；施工活荷载（均布）以1.5kN/m2计。另外，本设计考虑增加集中施工荷载，按混凝土料斗容量0.2m3，荷载5kN设计。永久荷载分项系数1.2，可变荷载分项系数1.4。落叶松板50mm厚0.4×1×1.2=0.48kN/m#10槽钢0.1×1.2=0.12kN/m施工荷载（均布）1.5×1×1.4=2.1kN/mΣq=2.7kN/m施工荷载（集中）P=5×1.4=7kN2.内力计算计算简图见图1图1次梁计算简图集中荷载处于最不利位置（在次梁跨中）。3.抗弯强度计算满足要求。4.整体稳定计算当大于0.6时，按GBJ17—88附表1·2查出相应的代替值。查表=0.777（槽钢因其截面扭转中心在腹板外侧，弯曲时将同时产生扭转，故要求在结构上进行处理，以克服其扭转或使荷载尽量通过扭转中心，下同——编者）（二）主梁设计选用槽钢#12.6，其截面特性为：重量0.123kN/m，Wx=61.7×103，h=126mm，b=53mm，t=9mm。1.荷载及内力计算主梁均布荷载[12.60.123×1.2=0.148kN/m栏杆、密目网0.115×1.2=0.138kN/m300×30mm木挡板0.072×1.2=0.086kN/mΣq=0.37kN/m次梁（L）传递荷载，计算简图见图2、图3图2平台框架平面图图3主梁荷载简图P3处于主梁最不利位置，在L3上，且在L3边缘0.6m处（混凝土料斗中心距主梁0.6m）2.强度验算满足要求3.稳定性计算满足要求式中：L1为受压翼缘侧向支承点的距离＞0.6，查附表1·2，代替（三）铺板设计选用4m长，50mm厚落叶松板，板宽不小于250mm，并以螺栓与槽钢相固定。计算简图见图4铺板自重及施工荷载：q=0.4×1×1.2+1.5×1×1.4=2.58kN/m图4铺板计算简图集中荷载：P=5×1.4kN依据GBJ5—88规范，木结构受弯构件的抗弯承载能力，按下式验算：满足要求（四）钢丝绳验算规范JGJ80—91规定：钢平台构造上宜两边各设前后两道钢丝绳，两道中的每一道应作单道受力计算。前后两道均选用6×37ф17.5mm钢丝绳，查表，破断拉力Fg=206kN。1.内力计算计算简图见图5、图6图5平台荷载图图6钢丝绳受力简图P1=RB=9.29kN（见主梁计算）P2=PB′=12.39kN（由图5计算）2.安全系数计算查表：6×37钢丝绳破断拉力换算系数α=0.82。作吊索用的钢丝绳的法定安全系数[K]=10Fg=0.82×206=168.82kN前道钢丝绳后道钢丝绳两道钢丝绳均满足要求（五）吊环设计在钢平台主梁槽钢#12.6吊环位置，焊210×100×8钢板（四周围焊），钢板上部割φ40圆孔，利用圆孔作吊环。为防止钢板锐角切割钢丝绳，在圆孔处钢板两面各焊圆环φ12钢筋，与孔平，详见图7节点A。1.钢板割孔处强度按下式计算：满足要求2.钢板与槽钢#12.6焊缝计算：经验算满足要求，计算公式略。三、钢平台安装（一）钢平台的搁支点与上部拉结点必须位于建筑物上，不得设置在脚手架等施工设备上，支撑系统不得与脚手架连接。（二）钢平台搁支点的混凝土梁（板）应预埋铁件，宜于与平台次梁螺栓连接，以利平台多次周转使用。（三）钢丝绳与钢平台的水平夹角宜45°～60°。（四）钢平台上部拉接点的梁（柱）应验算抗拉强度，以保证建筑物...
