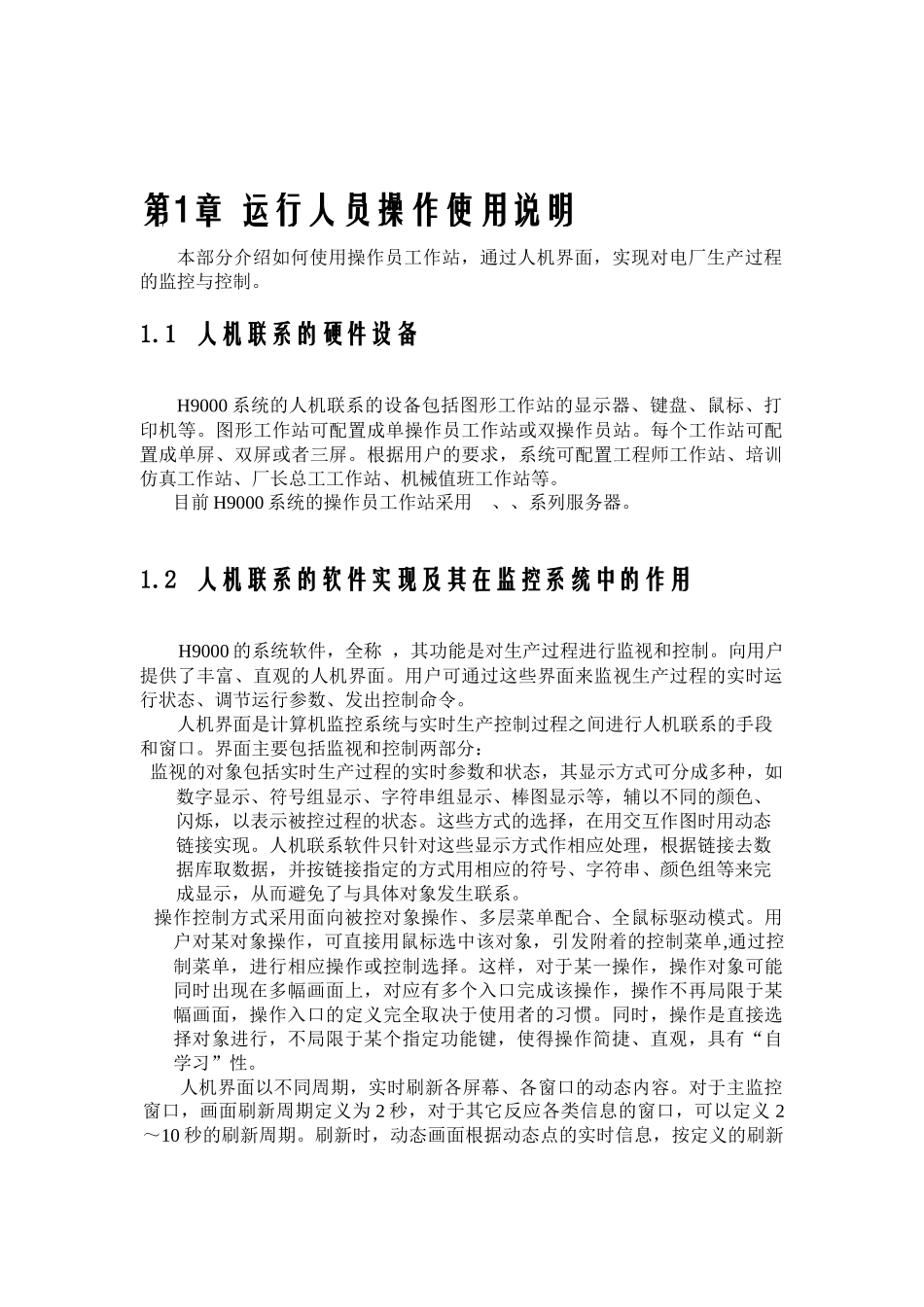

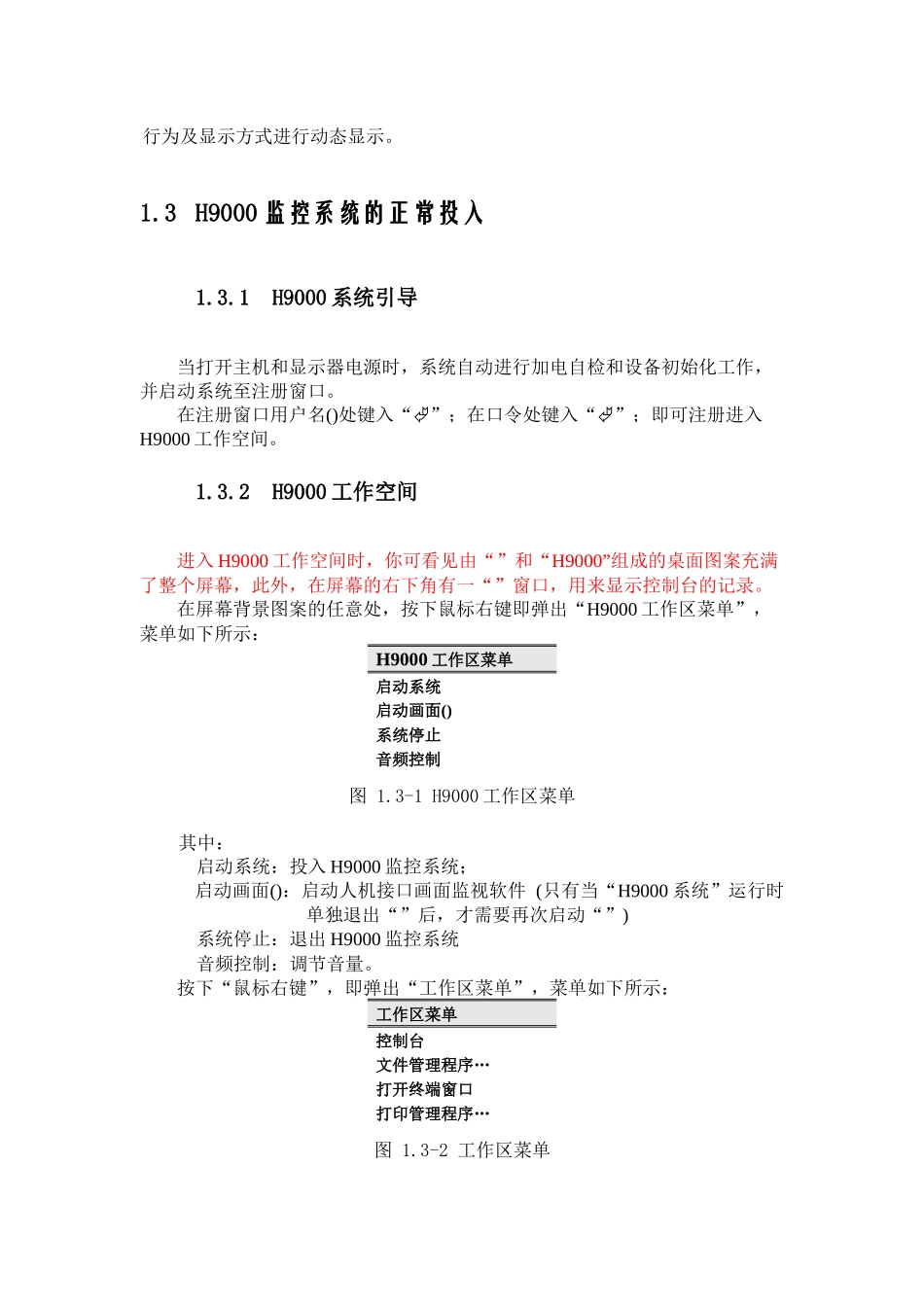

第1章运行人员操作使用说明本部分介绍如何使用操作员工作站，通过人机界面，实现对电厂生产过程的监控与控制。1.1人机联系的硬件设备H9000系统的人机联系的设备包括图形工作站的显示器、键盘、鼠标、打印机等。图形工作站可配置成单操作员工作站或双操作员站。每个工作站可配置成单屏、双屏或者三屏。根据用户的要求，系统可配置工程师工作站、培训仿真工作站、厂长总工工作站、机械值班工作站等。目前H9000系统的操作员工作站采用、、系列服务器。1.2人机联系的软件实现及其在监控系统中的作用H9000的系统软件，全称，其功能是对生产过程进行监视和控制。向用户提供了丰富、直观的人机界面。用户可通过这些界面来监视生产过程的实时运行状态、调节运行参数、发出控制命令。人机界面是计算机监控系统与实时生产控制过程之间进行人机联系的手段和窗口。界面主要包括监视和控制两部分：监视的对象包括实时生产过程的实时参数和状态，其显示方式可分成多种，如数字显示、符号组显示、字符串组显示、棒图显示等，辅以不同的颜色、闪烁，以表示被控过程的状态。这些方式的选择，在用交互作图时用动态链接实现。人机联系软件只针对这些显示方式作相应处理，根据链接去数据库取数据，并按链接指定的方式用相应的符号、字符串、颜色组等来完成显示，从而避免了与具体对象发生联系。操作控制方式采用面向被控对象操作、多层菜单配合、全鼠标驱动模式。用户对某对象操作，可直接用鼠标选中该对象，引发附着的控制菜单,通过控制菜单，进行相应操作或控制选择。这样，对于某一操作，操作对象可能同时出现在多幅画面上，对应有多个入口完成该操作，操作不再局限于某幅画面，操作入口的定义完全取决于使用者的习惯。同时，操作是直接选择对象进行，不局限于某个指定功能键，使得操作简捷、直观，具有“自学习”性。人机界面以不同周期，实时刷新各屏幕、各窗口的动态内容。对于主监控窗口，画面刷新周期定义为2秒，对于其它反应各类信息的窗口，可以定义2～10秒的刷新周期。刷新时，动态画面根据动态点的实时信息，按定义的刷新行为及显示方式进行动态显示。1.3H9000监控系统的正常投入1.3.1H9000系统引导当打开主机和显示器电源时，系统自动进行加电自检和设备初始化工作，并启动系统至注册窗口。在注册窗口用户名()处键入“”；在口令处键入“”；即可注册进入H9000工作空间。1.3.2H9000工作空间进入H9000工作空间时，你可看见由“”和“H9000”组成的桌面图案充满了整个屏幕，此外，在屏幕的右下角有一“”窗口，用来显示控制台的记录。在屏幕背景图案的任意处，按下鼠标右键即弹出“H9000工作区菜单”，菜单如下所示：H9000工作区菜单启动系统启动画面()系统停止音频控制图1.3-1H9000工作区菜单其中：启动系统：投入H9000监控系统；启动画面()：启动人机接口画面监视软件(只有当“H9000系统”运行时单独退出“”后，才需要再次启动“”)系统停止：退出H9000监控系统音频控制：调节音量。按下“鼠标右键”，即弹出“工作区菜单”，菜单如下所示：工作区菜单控制台文件管理程序…打开终端窗口打印管理程序…图1.3-2工作区菜单其中：控制台：弹出（控制台记录）窗口；文件管理程序：弹出文件管理程序；打开终端窗口：弹出控制台命令窗口；打印管理程序：弹出打印管理器窗口；1.3.3系统投入进入H9000工作空间后，在屏幕背景图案的任意处按下鼠标右键，并在弹出的“H9000工作区菜单”上选择启动系统项，即可投入监控系统(窗口显示H9000监控系统标题画面)。在监控系统中，为了保证系统运转正常，以防非操作人员误用，特限定注册后，若停用时间满十分钟，弹出“信息框”，并显示“''.”,告知用户停用时间超过十分钟，退出注册，若操作员欲具有系统管理控制权，请重新注册。注：投入监控后，再选择启动系统项无效。并在（控制台记录）窗口显示“**************”表示系统已经启动。1.4监控系统退出1.4.1退出H9000监控系统进入H9000工作空间后，在屏幕背景图案的任意处按下鼠标右键，并在弹出的“H9000工作区菜单”上选择系统停止项，系统弹出“H9000”窗口，点击“认可”项，即可退出H9000监控系...
