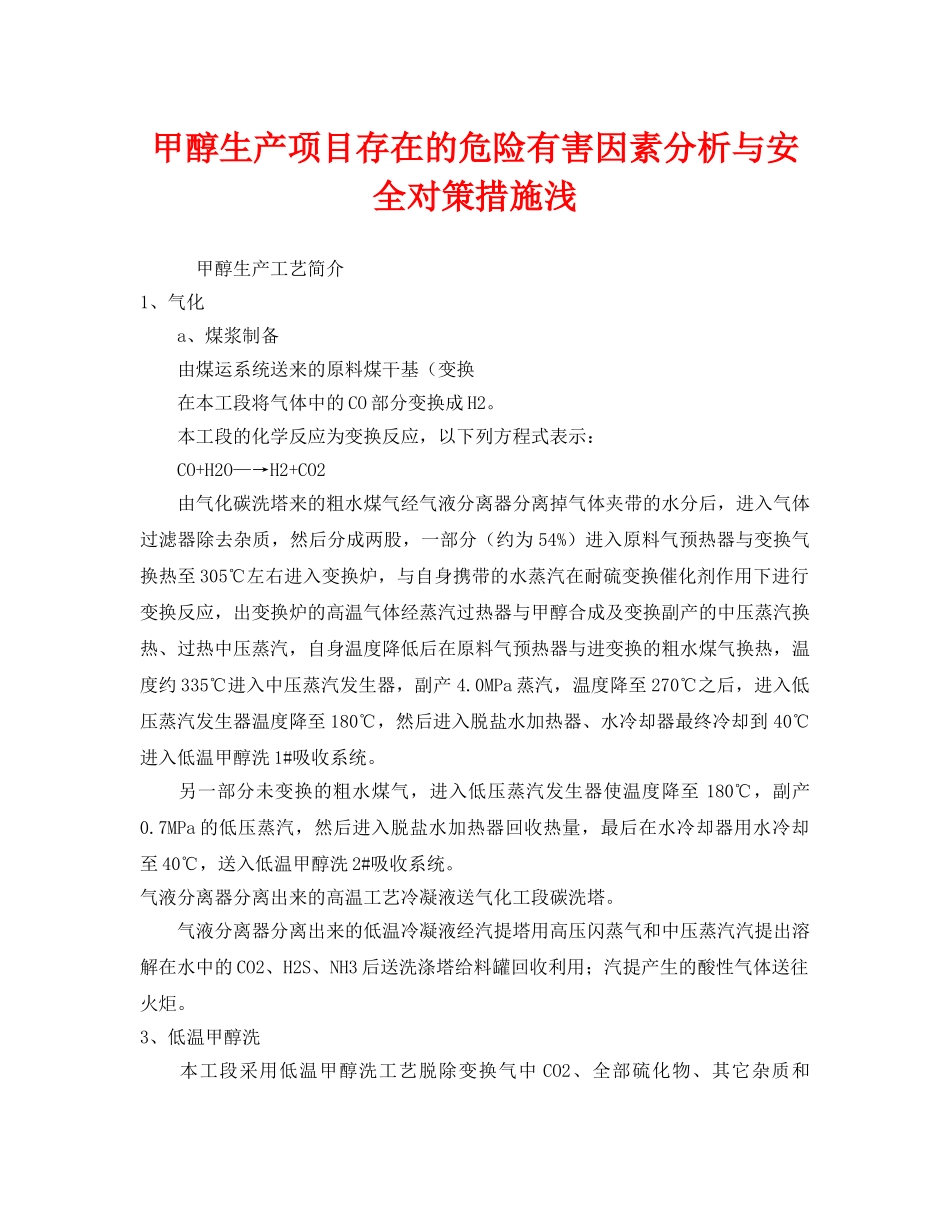

甲醇生产项目存在的危险有害因素分析与安全对策措施浅甲醇生产工艺简介1、气化a、煤浆制备由煤运系统送来的原料煤干基（变换在本工段将气体中的CO部分变换成H2。本工段的化学反应为变换反应，以下列方程式表示：CO+H2O—→H2+CO2由气化碳洗塔来的粗水煤气经气液分离器分离掉气体夹带的水分后，进入气体过滤器除去杂质，然后分成两股，一部分（约为54%）进入原料气预热器与变换气换热至305℃左右进入变换炉，与自身携带的水蒸汽在耐硫变换催化剂作用下进行变换反应，出变换炉的高温气体经蒸汽过热器与甲醇合成及变换副产的中压蒸汽换热、过热中压蒸汽，自身温度降低后在原料气预热器与进变换的粗水煤气换热，温度约335℃进入中压蒸汽发生器，副产4.0MPa蒸汽，温度降至270℃之后，进入低压蒸汽发生器温度降至180℃，然后进入脱盐水加热器、水冷却器最终冷却到40℃进入低温甲醇洗1#吸收系统。另一部分未变换的粗水煤气，进入低压蒸汽发生器使温度降至180℃，副产0.7MPa的低压蒸汽，然后进入脱盐水加热器回收热量，最后在水冷却器用水冷却至40℃，送入低温甲醇洗2#吸收系统。气液分离器分离出来的高温工艺冷凝液送气化工段碳洗塔。气液分离器分离出来的低温冷凝液经汽提塔用高压闪蒸气和中压蒸汽汽提出溶解在水中的CO2、H2S、NH3后送洗涤塔给料罐回收利用；汽提产生的酸性气体送往火炬。3、低温甲醇洗本工段采用低温甲醇洗工艺脱除变换气中CO2、全部硫化物、其它杂质和H2O。a、吸收系统本装置拟采用两套吸收系统，分别处理变换气和未变换气，经过甲醇吸收净化后的变换气和未变换气混合，作为甲醇合成的新鲜气。由变换来的变换气进入原料气一级冷却器、氨冷器、进入分离器，出分离器的变换气与循环高压闪蒸气混合后，喷入少量甲醇，以防止变换气中水蒸气冷却后结冰，然后进入原料气二级冷却器冷却至－20℃，进入变换气甲醇吸收塔，依次脱除H2S+COS、CO2后在－49℃出吸收塔，然后经二级原料气冷却器，一级原料气冷却器复热后去甲醇合成单元。净化气中CO2含量约3.4%，H2S+COS甲醇合成及精馏a、甲醇合成经甲醇洗脱硫脱碳净化后的产生合成气压力约为5.6MPa，与甲醇合成循环气混合，经甲醇合成循环气压缩机增压至6.5MPa，然后进入冷管式反应器（气冷反应器）冷管预热到235℃，进入管壳式反应器（水冷反应器）进行甲醇合成，CO、CO2和H2在Cu-Zn催化剂作用下，合成粗甲醇，出管壳式反应器的反应气温度约为240℃，然后进入气冷反应器壳侧继续进行甲醇合成反应，同时预热冷管内的工艺气体，气冷反应器壳侧气体出口温度为250℃，再经低压蒸汽发生器，锅炉给水加热器、空气冷却器、水冷器冷却后到40℃，进入甲醇分离器，从分离器上部出来的未反应气体进入循环气压缩机压缩，返回到甲醇合成回路。一部分循环气作为弛放气排出系统以调节合成循环圈内的惰性气体含量，合成弛放气送至膜回收装置，回收氢气，产生的富氢气经压缩机压缩后作为甲醇合成原料气；膜回收尾气送至甲醇蒸汽加热炉过热甲醇合成反应器副产的中压饱和蒸汽（2.5MPa），将中压蒸汽过热到400℃。粗甲醇从甲醇分离器底部排出，经甲醇膨胀槽减压释放出溶解气后送往甲醇精馏工段。系统弛放气及甲醇膨胀槽产生的膨胀气混合送往工厂锅炉燃料系统。甲醇合成水冷反应器副产中压蒸汽经变换过热后送工厂中压蒸汽管网。b、甲醇精馏从甲醇合成膨胀槽来的粗甲醇进入精馏系统。精馏系统由预精馏塔、加压塔、常压塔组成。预精馏塔塔底出来的富甲醇液经加压至0.8MPa、80℃，进入加压塔下部，加压塔塔顶气体经冷凝后，一部分作为回流，一部分作为产品甲醇送入贮存系统。由加压塔底出来的甲醇溶液自流入常压塔下塔进一步蒸馏，常压塔顶出来的回流液一部分回流，一部分作为精甲醇经泵送入贮存系统。常压塔底的含甲醇的废水送入磨煤工段作为磨煤用水。在常压塔下部设有侧线采出，采出甲醇、乙醇和水的混合物，由汽提塔进料泵送入汽提塔，汽提塔塔顶液体产品部分回流，其余部分作为产品送至精甲醇中间槽或送至粗甲醇贮槽。汽提塔下部设有侧线采出，采出部分异丁基油和少量乙醇,混合进入异丁基油贮槽。汽提塔塔底排出的废水，含少量甲醇，进入沉淀池，分离出...
