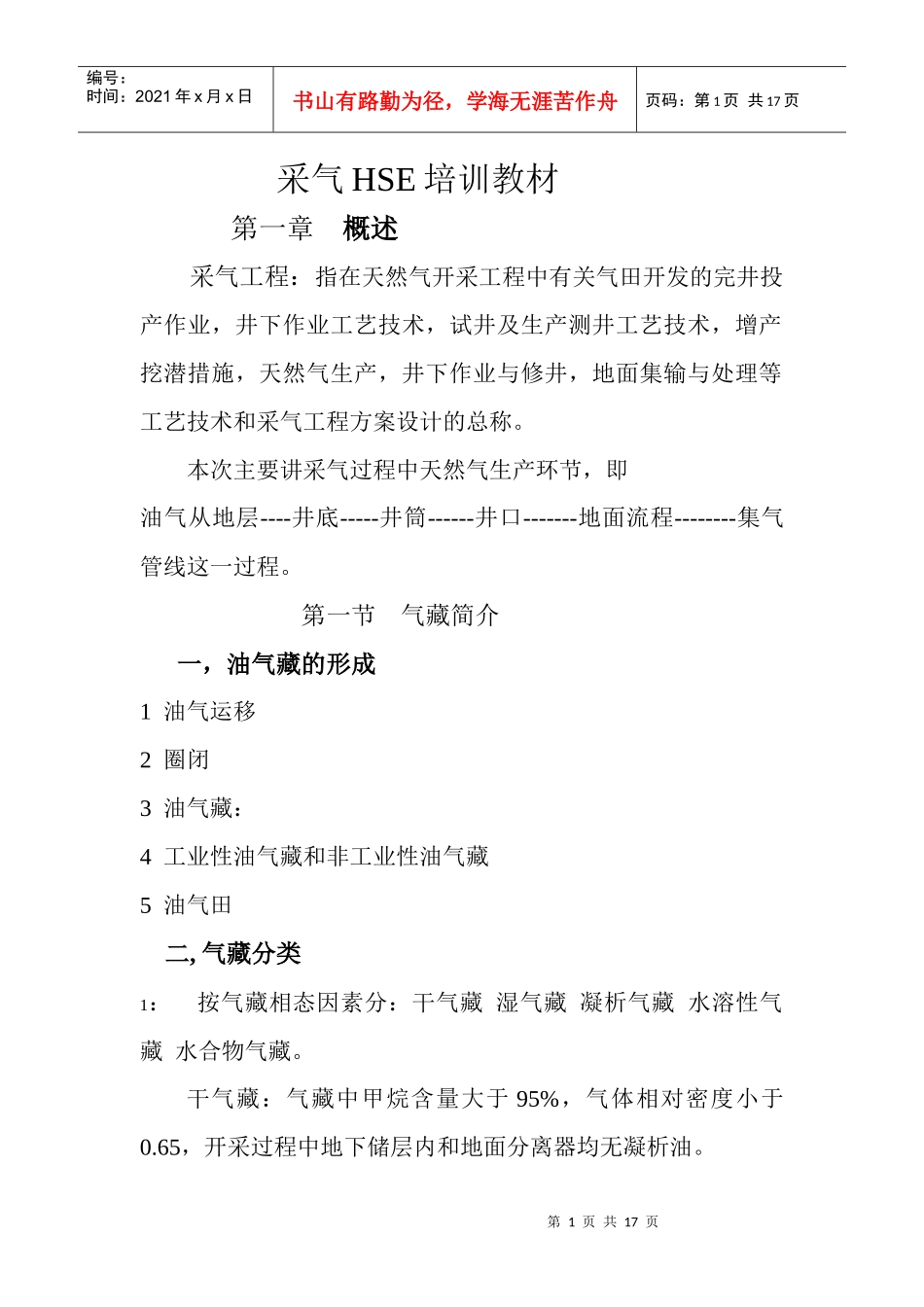

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页采气HSE培训教材第一章概述采气工程：指在天然气开采工程中有关气田开发的完井投产作业，井下作业工艺技术，试井及生产测井工艺技术，增产挖潜措施，天然气生产，井下作业与修井，地面集输与处理等工艺技术和采气工程方案设计的总称。本次主要讲采气过程中天然气生产环节，即油气从地层----井底-----井筒------井口-------地面流程--------集气管线这一过程。第一节气藏简介一，油气藏的形成1油气运移2圈闭3油气藏：4工业性油气藏和非工业性油气藏5油气田二,气藏分类1：按气藏相态因素分：干气藏湿气藏凝析气藏水溶性气藏水合物气藏。干气藏：气藏中甲烷含量大于95%，气体相对密度小于0.65，开采过程中地下储层内和地面分离器均无凝析油。第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页湿气藏：在气藏衰竭式开采时气藏中不存在反凝析现象，其流体在地下始终为气态，地面分离器内可能有凝析油，但含量很低。凝析气藏：在初始储层条件下流体成气态，在衰竭式开采时储层有反凝析现象，地面有凝析油产出。水溶性气藏：烃类气体在地层条件下溶解于地层水中，形成具有工业开采价值的气藏。水合物气藏：烃类气体与水在储层条件下成固态存在，具有工业开采价值的气藏。2按地层压力系数分（地层压力/(储层深度/100)）超高压气藏：》=1.8高压气藏：1.3-----<1.8常压气藏：0.9-----《1.3低压气藏：《0.93按地层渗透率分（指储集层的有效渗透率）高渗透气藏中渗透气藏低渗透气藏致密气藏4按天然气组分因素分：微含，低含，中含，高含和特高含某种气体的气藏。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页5按气藏驱动类型分：气驱刚性水驱弹性水驱第二节采气工艺一气藏开发一般分为三个阶段：即开发初期，中期，末期1开发初期：特点地层压力高，采用定产量生产，到一定时间采用调节针阀开度来稳定产量。可利用高压力来节流制冷，回收凝析油，生产液化气，或利用余压发电。2开发中期：特点生产递减阶段，产量下降迅速，气田进入产量递减阶段，递减速度快，采气成本增加。3开发后期：低压小产量生产阶段。常采用以下工艺开采。（1）高低压分输（2）喷射开采工艺（3）增压开采工艺（4）负压采气工艺二不同类型气藏的采气工艺（一）常规气藏开采1无水气藏开采2有水气藏开采第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页1)控水采气2堵水3）排水采气（二）非常规气藏的开采1产水气藏气井的开采（1）气举排水采气（2）游梁抽油机排水采气（3）电潜泵排水采气2凝析气藏气井的开采3含硫气藏气井的开采二，气井井下管柱1常见气井的生产管柱（1）光油管生产管柱（2）单分隔器生产管柱（3）双分隔器生产管柱2高压气井生产管柱3有水气井生产管柱（1）泡沫排水采气（2）电潜泵排水采气（3）机抽排水采气（4）气举排水采气第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页三气井井口装置第三节采气流程概念：采气流程一，常压气井采气流程二，高压气井采气流程三，含硫气井采气流程四凝析油气井采气流程第二章危害识别危害识别，是我们在采气过程中，保证上岗人员安全，生产正常的关键，也是采气作业中HSE管理工作的关键。第一节主要物质危害在天然气生产中，接触到的主要物质有天然气，产出水，凝析油，硫化氢，二氧化碳，二氧化硫，机械杂质以及化学药剂，它们对于人体健康，安全生产，环境保护都有一定危害。一天然气1，引发火灾和爆炸2，使人和动物中毒3，腐蚀生产设施4，污染环境二产出水产出水包括两类，一类是地层水，和油气一起沉积的，另一第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页类是非地层水。包括地表水，残酸水，钻井液。1污染水体环境2污染土壤3形成火灾隐患4腐蚀金属设备三原油或凝析油1引发火灾和爆炸：凝析油燃点低，极易着火发生火灾...
