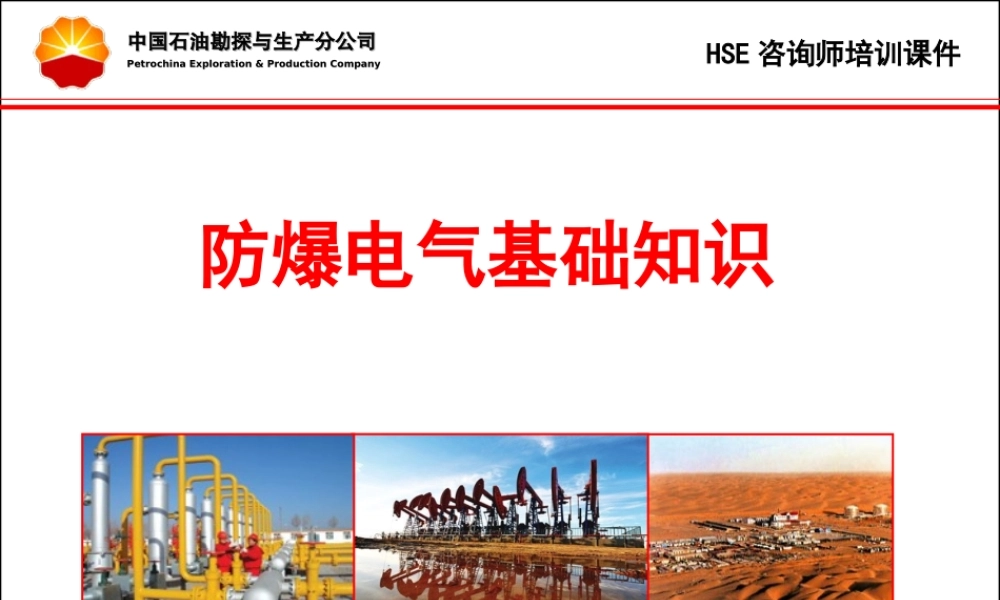

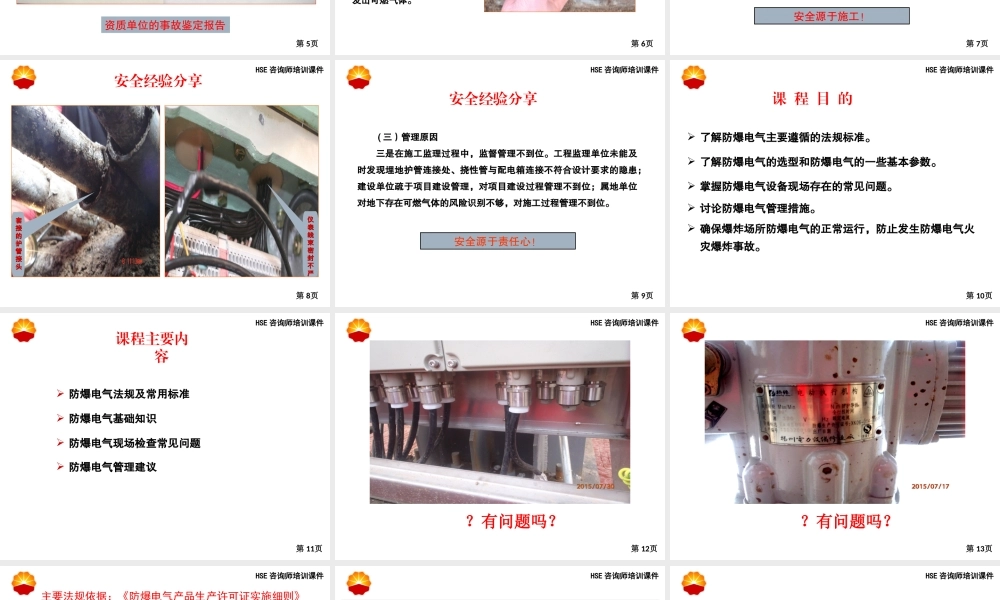

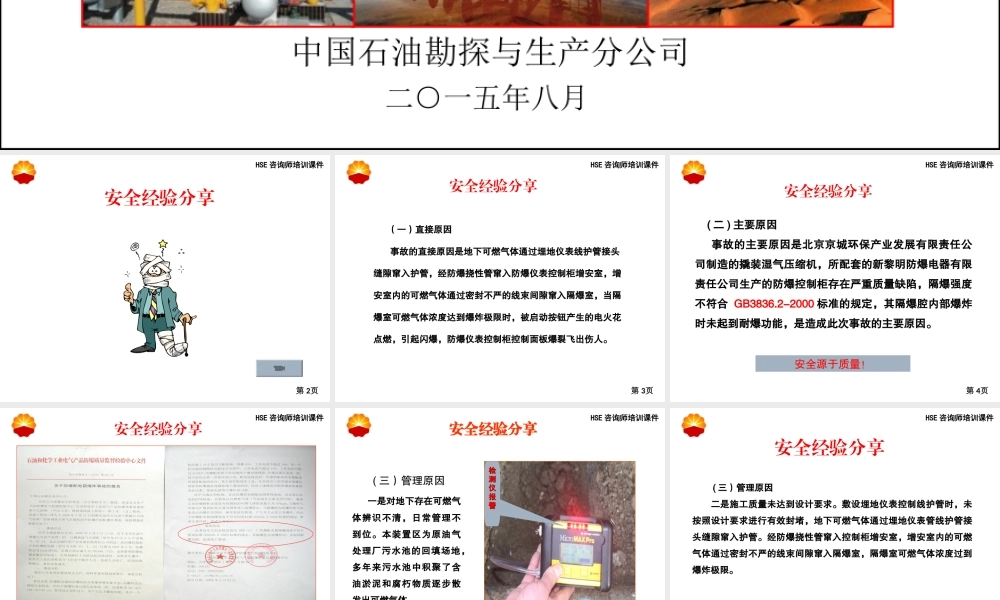

中国石油勘探与生产分公司 HSE 咨询师培训课件中国石油勘探与生产分公司中国石油勘探与生产分公司Petrochina Exploration & Production CompanyPetrochina Exploration & Production Company防爆电气基础知识二○一五年八月HSE 咨询师培训课件第 2页 安全经验分享HSE 咨询师培训课件第 3页 安全经验分享 （一）直接原因 事故的直接原因是地下可燃气体通过埋地仪表线护管接头缝隙窜入护管，经防爆挠性管窜入防爆仪表控制柜增安室，增安室内的可燃气体通过密封不严的线束间隙窜入隔爆室，当隔爆室可燃气体浓度达到爆炸极限时，被启动按钮产生的电火花点燃，引起闪爆，防爆仪表控制柜控制面板爆裂飞出伤人。HSE 咨询师培训课件第 4页 ( 二 ) 主要原因 事故的主要原因是北京京城环保产业发展有限责任公司制造的撬装湿气压缩机，所配套的新黎明防爆电器有限责任公司生产的防爆控制柜存在严重质量缺陷，隔爆强度不符合 GB3836.2-2000 标准的规定，其隔爆腔内部爆炸时未起到耐爆功能，是造成此次事故的主要原因。 安全经验分享安全源于质量！HSE 咨询师培训课件第 5页 安全经验分享资质单位的事故鉴定报告HSE 咨询师培训课件第 6页 ( 三）管理原因 一是对地下存在可燃气体辨识不清，日常管理不到位。本装置区为原油气处理厂污水池的回填场地，多年来污水池中积聚了含油淤泥和腐朽物质逐步散发出可燃气体。 安全经验分享检检测测仪仪报报警警HSE 咨询师培训课件第 7页 ( 三）管理原因 二是施工质量未达到设计要求。敷设埋地仪表控制线护管时，未按照设计要求进行有效封堵，地下可燃气体通过埋地仪表管线护管接头缝隙窜入护管。经防爆挠性管窜入控制柜增安室，增安室内的可燃气体通过密封不严的线束间隙窜入隔爆室，隔爆室可燃气体浓度过到爆炸极限。 安全经验分享安全源于施工！HSE 咨询师培训课件第 8页 安全经验分享套套接接的的护护管管接接头头仪仪表表线线束束密密封封不不严严HSE 咨询师培训课件第 9页 ( 三）管理原因 三是在施工监理过程中，监督管理不到位。工程监理单位未能及时发现埋地护管连接处、挠性管与配电箱连接不符合设计要求的隐患；建设单位疏于项目建设管理，对项目建设过程管理不到位；属地单位对地下存在可燃气体的风险识别不够，对施工过程管理不到位。 安全经验分享安全源于责任心！HSE 咨询师培训课件第 10页课 程 目 的  了解防爆电气主要遵循的法规标准。 了...
