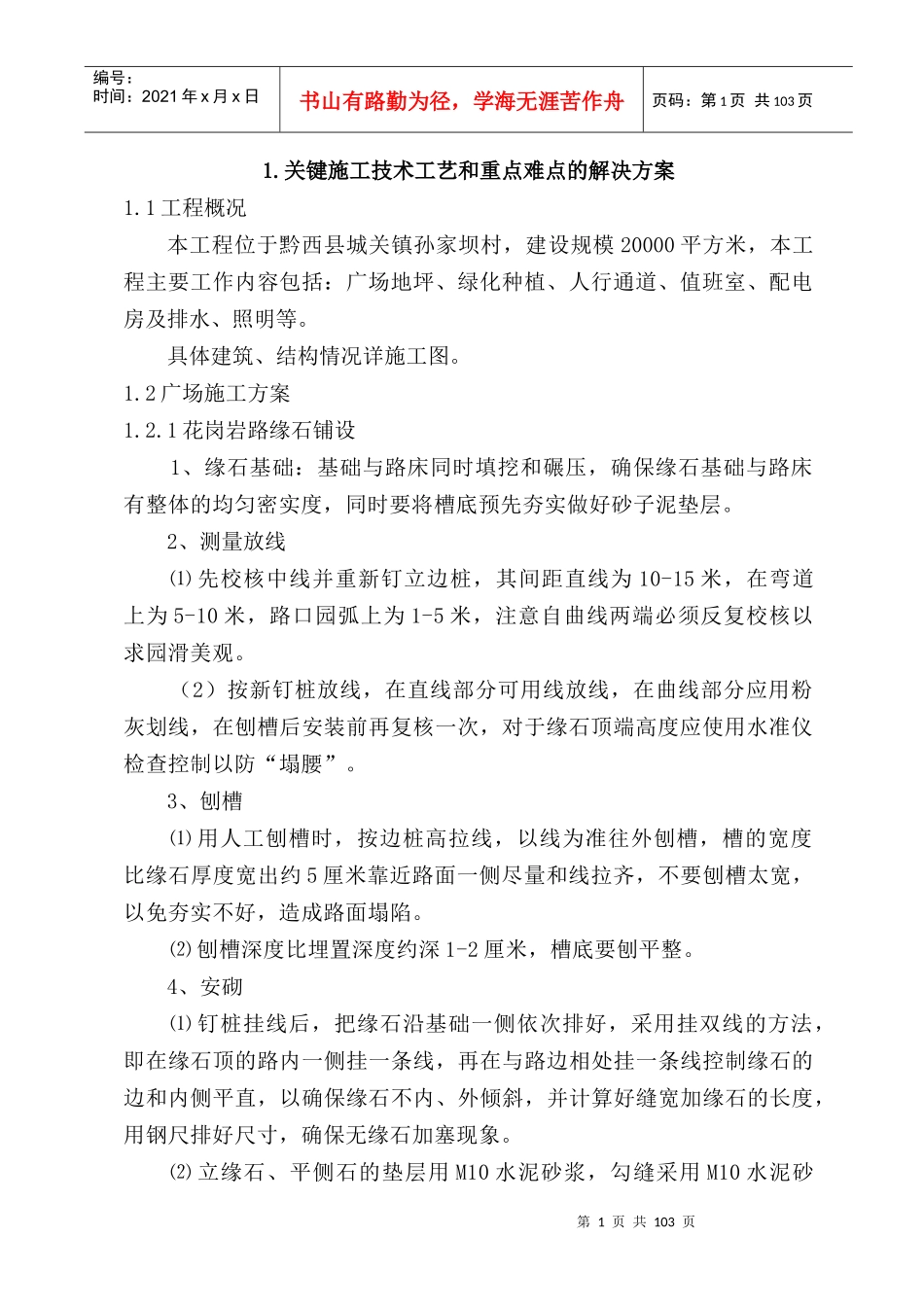

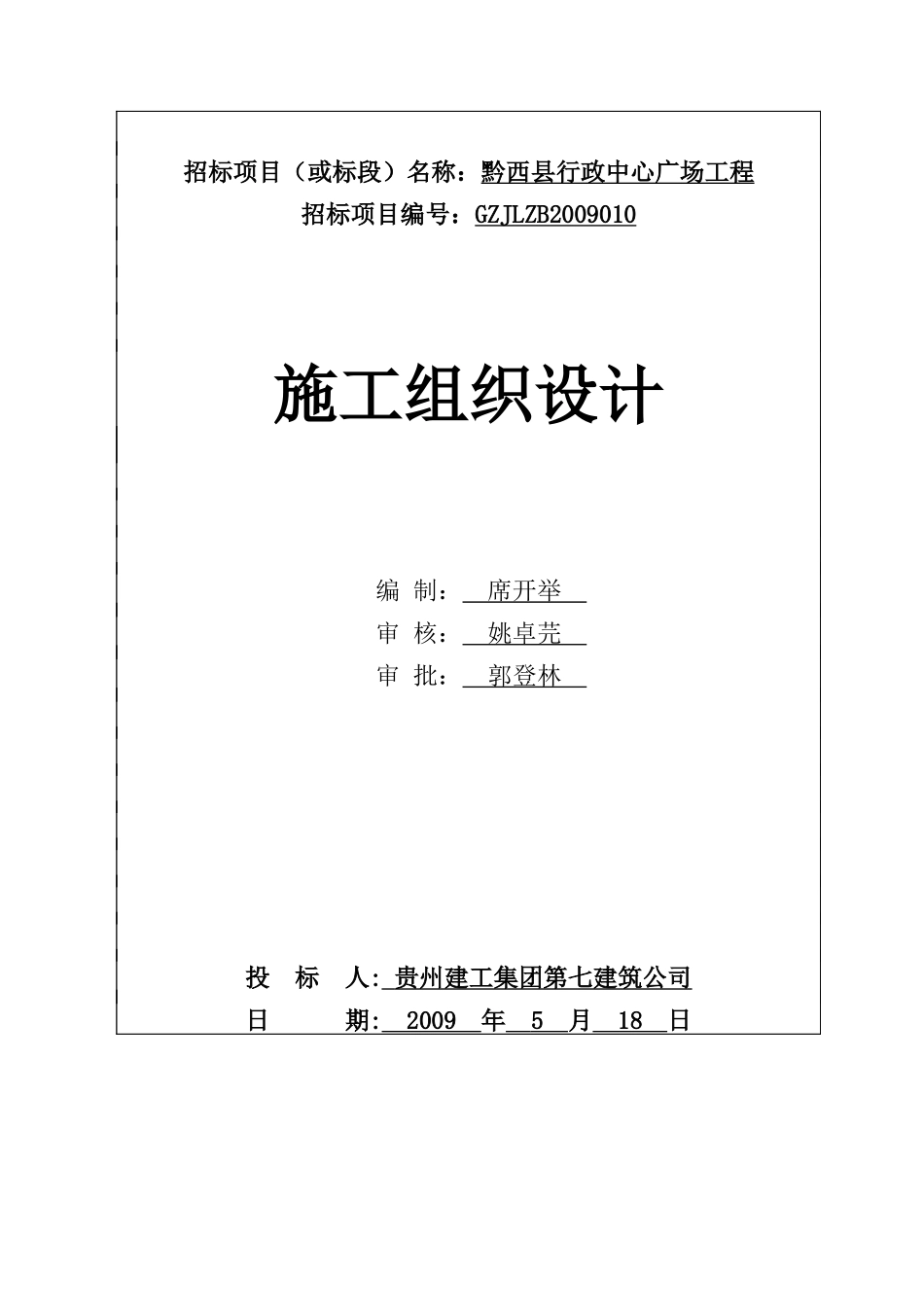

招标项目（或标段）名称：黔西县行政中心广场工程招标项目编号：GZJLZB2009010施工组织设计编制：席开举审核：姚卓芫审批：郭登林投标人:贵州建工集团第七建筑公司日期:2009年5月18日第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共103页1.关键施工技术工艺和重点难点的解决方案1.1工程概况本工程位于黔西县城关镇孙家坝村，建设规模20000平方米，本工程主要工作内容包括：广场地坪、绿化种植、人行通道、值班室、配电房及排水、照明等。具体建筑、结构情况详施工图。1.2广场施工方案1.2.1花岗岩路缘石铺设1、缘石基础：基础与路床同时填挖和碾压，确保缘石基础与路床有整体的均匀密实度，同时要将槽底预先夯实做好砂子泥垫层。2、测量放线⑴先校核中线并重新钉立边桩，其间距直线为10-15米，在弯道上为5-10米，路口园弧上为1-5米，注意自曲线两端必须反复校核以求园滑美观。（2）按新钉桩放线，在直线部分可用线放线，在曲线部分应用粉灰划线，在刨槽后安装前再复核一次，对于缘石顶端高度应使用水准仪检查控制以防“塌腰”。3、刨槽⑴用人工刨槽时，按边桩高拉线，以线为准往外刨槽，槽的宽度比缘石厚度宽出约5厘米靠近路面一侧尽量和线拉齐，不要刨槽太宽，以免夯实不好，造成路面塌陷。⑵刨槽深度比埋置深度约深1-2厘米，槽底要刨平整。4、安砌⑴钉桩挂线后，把缘石沿基础一侧依次排好，采用挂双线的方法，即在缘石顶的路内一侧挂一条线，再在与路边相处挂一条线控制缘石的边和内侧平直，以确保缘石不内、外倾斜，并计算好缝宽加缘石的长度，用钢尺排好尺寸，确保无缘石加塞现象。⑵立缘石、平侧石的垫层用M10水泥砂浆，勾缝采用M10水泥砂第2页共103页第1页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共103页浆。⑶砂浆拌好后匀铺在基础上，虚厚约2厘米，按放线位置安砌缘石，应作到平稳妥牢固，并随时检查。⑷安砌完的缘石应顶面平整，注意随时用3米直尺检查其直顺度，弯道园滑，操作时缘石间用塞尺控制，以确保缝宽一致（1厘米）。5、还土：⑴缘石背后应用砂子泥还土夯实，夯实宽度不小于50厘米，厚度不小于15厘米，密实度在90%以上，如发现倾斜或松动现象，应即时修整，确保缘石位置高程正确。⑵平缘石砌完后，内侧应铺石碴，外侧填土仔细夯实，避免缘石倾斜或移动。⑶有的道路设计规定背后填低标号混凝土的，应注意捣实。6、勾缝⑴勾缝宜在沥青路面铺筑完成后进行。⑵勾缝前应先校核缘石位置高程，使其符合设计要求。7、养护缘石的养生期不得少于3天，在此期间应严防行人、车辆等碰撞。1.2.2广场地砖施工广场人行道工程包括各种花岗岩、广场砖路面等。（一）施工测量1、施工前，应由业主、设计单位或监理单位进行交桩，（导线坐标点，中线点，转角点，水准高程点等桩点），并办理交接桩手续，如原测桩点有遗失或倾斜，应作补钉校正。2、测量人员在施工前应熟悉图纸，明白设计意图和对施工测量仪器进行校核。3、交桩后及早进行复核测量，验证所交桩点是否正确，如发现误差超过国家规范允许的误差范围，需书面知会业主、设计或监理单位。4、对主要桩点如导线坐标桩、转角桩、水准点桩等应加设附桩加第3页共103页第2页共103页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共103页以保护，预防原桩在施工过程中被破坏后能得到及时的恢复。5、施工放样时，需检查交点、转点、曲线起讫点和高程，中线与构筑物中心，相邻施工段的中线等是否闭合，检查无误后，进行中线测量，一般中线桩距离应20米一桩，最长间距不能大于50米。6、路基放样应钉出路基用地界桩，路堤坡脚桩，路堑坡顶桩、边沟、护坡、弃土坑、构筑物等的具体位置桩，桩上标示桩号与填挖高程数据等。7、管道工程测定管道中线，附属构筑物中、边线，钉出桩点，并标示桩号、高程等。8、垫层、基层、面层、基础、构筑物等测量应钉出中桩、边桩、高程桩并标示桩号。9、砌体、边沟等测量出基坑、边坡坡脚、坡顶、基础、墙顶等轴线位置、高程。（二）场地清理1、在施工前确定施工现场工作界线，并保护所有规定保留和监理工程师指定...
