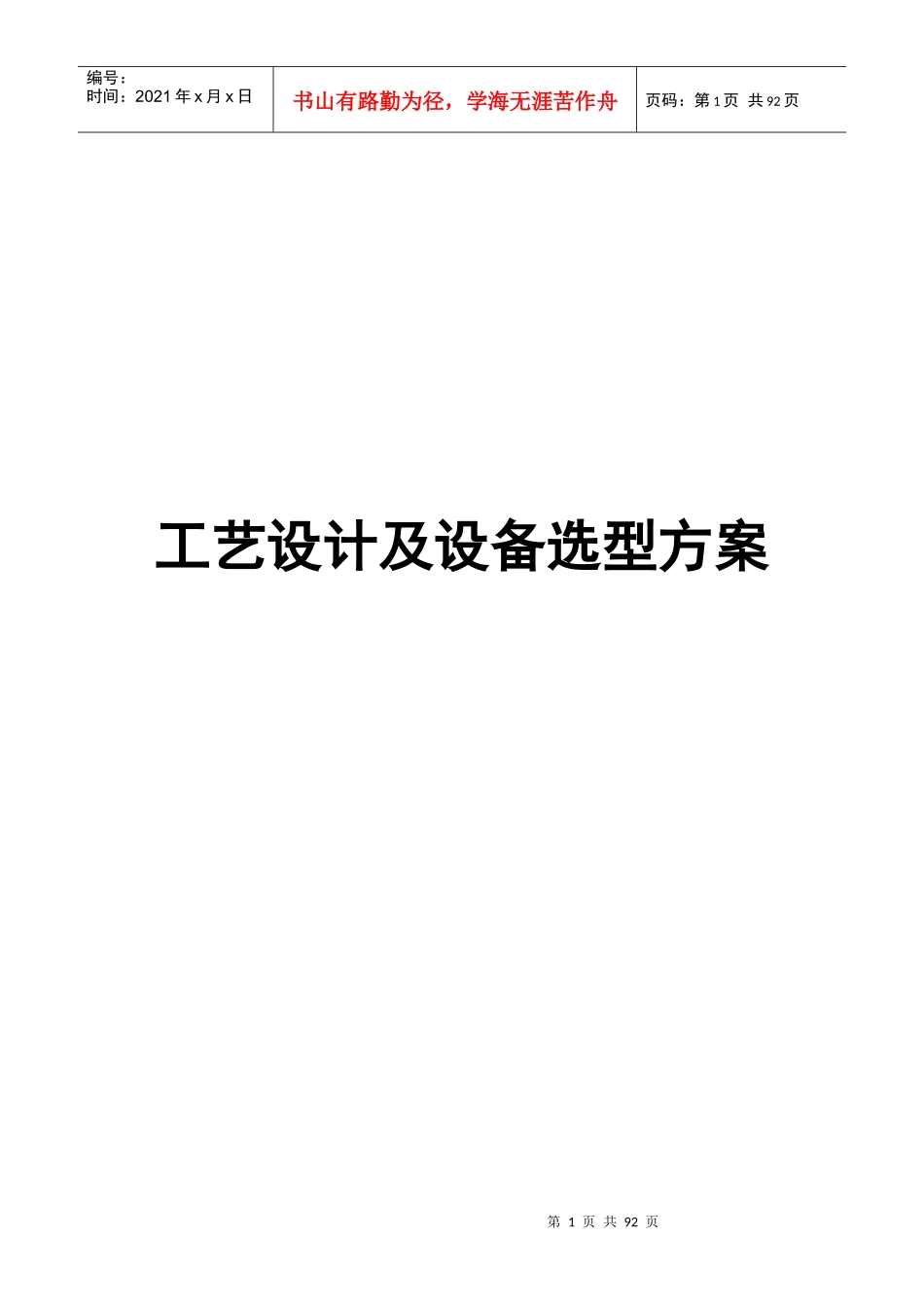

第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页工艺设计及设备选型方案第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页一、基本设计条件1、原有污水处理工艺流程山西襄矿集团沁县华安焦化有限公司污水处理满足国家及相关行业标准。要求流量为130m3/h（其中年产130万吨的焦化装置焦化废水处理流量为：100m3/h，焦炉煤气综合利用制液化天然气（LNG）项目建成投产后将产生流量为30m3/h生产废水也将一并引至该污水处理厂集中处理）。包括本工程及相关配套设施的设计、采购、施工、安装调试、负荷试车、试运行、完成功能考核、人员培训、技术服务直至竣工验收合格，以及缺陷修复、在质量保证期内的工程质量保证/保修义务全过程的交钥匙工程。原来焦化废水处理系统设计文件包括：事故池及预处理、生化处理单元、高级氧化单元、膜法深度处理单元及配套所有辅助设施。但高级氧化单元、膜法深度处理单元没有施工。实际上，已建设施工的内容主要包括：第3页共92页第2页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共92页1）事故池1座（平面尺寸20*18）2）调节池1座（平面尺寸12*18）3）除油池1座（平面尺寸：12*7.85，分2格）4）浮选系统1套5）厌氧池2座（总体尺寸：26*9）6）缺氧池2座（总体平面尺寸：26*13）7）好氧池2座（总体尺寸：35*26*5.9）8）二次沉淀池1座（Φ14m）9）混凝沉淀池1座（Φ12m）10）污泥浓缩池1座（Φ6m）11）鼓风机3台，D60-1.7，N=185KW12）综合厂房1座（平面尺寸：6*44.5）13）1#集水池1座（平面尺寸：4*10）14）2#集水池1座（平面尺寸：4*6）15）3#集水池1座（平面尺寸：4*5）16）清水池1座（平面尺寸：4*7）17）污泥脱水机1套。第4页共92页第3页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共92页（2）、现有工艺流程：蒸氨废水→除油池→气浮池→调节池→厌氧池→缺氧池→好氧池→二次沉淀池→混凝沉淀池→清水池（达标后送熄焦沉淀池）。现有工艺出水水质：污染因子单位数值CODcrmg/L≤150氨氮mg/L≤15挥发酚mg/L≤0.5氰化物mg/L≤0.5硫化物mg/L≤1.0PH－6.0-9.0SSmg/L≤70石油类mg/L≤5（3）、提标改造要求1）、业主拟推荐的方案，原二次沉淀池出水→二段缺氧给水泵→二段缺氧池→二段好氧池→二段沉淀池→催化氧化装置→浮选给水泵→超效纳米浅层气浮装置→原来的混凝沉淀池→处理后达标水（外排或熄焦）注：投标方案，不限于此，也可以采用其它方案。2）、提标改造的水质指标：第5页共92页第4页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共92页通过减少药剂投加量的手段，保证处理后达到《炼焦化学工业水污染排放标准》（GB16171-2012）表2间接排放六项指标要求，然后回用送至焦化厂用于湿熄焦，用于熄焦的水质指标见表2.1。表2.1用于熄焦（处理后浓水）的水质指标序号指标单位浓水指标要求1PH6~92悬浮物mg/L≤503CODcrmg/L≤1004氨氮mg/L≤155挥发酚mg/L≤0.36易释放氰化物mg/L≤0.2通过其它技术也可以通过调整药剂投加量的手段，保证本工程外排出水满足《炼焦化学工业污染物排放标准》（GB16171-2012）表2直接排放标准，详见下表2-2：表2-2设计出水水质序号项目单位直接排放备注第6页共92页第5页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共92页1pH值无量纲6-92悬浮物mg/L503化学需氧量（CODCr）mg/L804氨氮mg/L105五日生化需氧量（BOD5）mg/L206总氮mg/L207总磷mg/L1.08石油类mg/L2.59挥发酚mg/L0.3010硫化物mg/L0.5011苯mg/L0.1012氰化物mg/L0.2013多环芳烃（PAHs）mg/L0.0514苯并（a）芘μg/L0.03μg/L投标方案要考虑两种出水的不同要求，一次同步建成。第7页共92页第6页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共92页二、设计依据投标方在设计及供货中，严格按照以下行业的标准规范进行设计、制造和检验。对于进口设备，采用国际标准，并提供转换资料。这些标准和规范必须采用最新版本。《中华...
