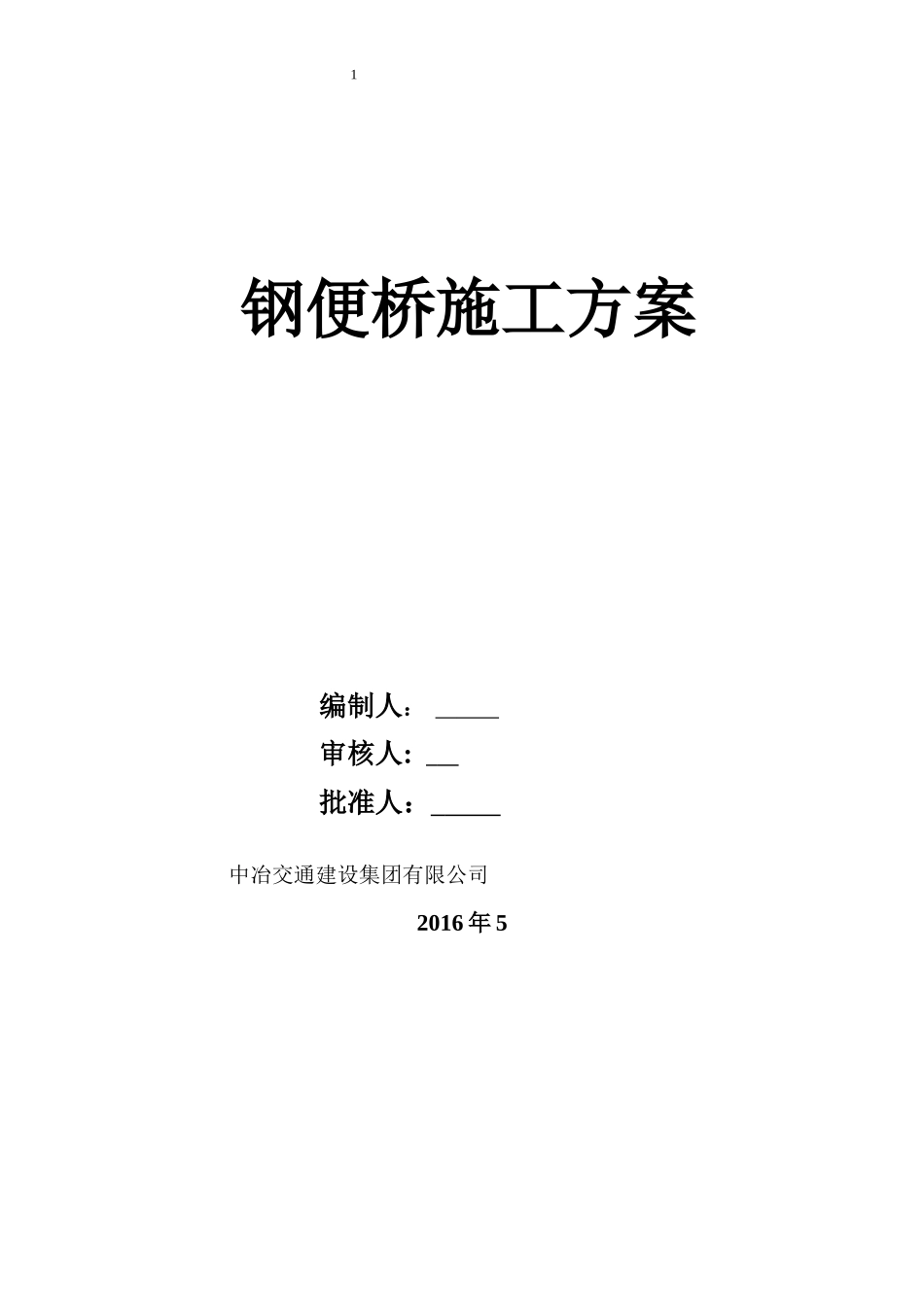

1钢便桥施工方案编制人：审核人:批准人：中冶交通建设集团有限公司2016年52一、编制依据1.芙蓉江大桥工程施工设计文件。2.现场踏勘、施工调查所获得的资料和信息。3.拟投入本工程的施工技术力量和施工机械设备。4.我公司多年积累的类似工程施工经验。5.规范、规程、标准:《公路桥涵施工技术规范》JTJ/TF50-2011；《城市桥梁工程施工与质量验收规范》CJJ2-2008；《公路桥涵地基与基础设计规范》JTGD63-2007；《钢筋机械连接通用技术规程》JGJ107-2010；《钢筋焊接及验收规程》JGJ18-2012；《镦粗直螺纹钢筋接头》JG171-2005；《钢筋滚轧直螺纹连接技术规程》[BDJ13-63-2005（J10494-2005）]；《施工现场临时用电安全技术规范》JGJ46-2005；6.本工程涉及的其他施工技术、安全、文明、质量验收方面标准和交通部颁发的规范、规程及法规文件等。二、工程概况1、地理位置：2、岩层性质：3、各墩位岩层情况：4、桩基钻孔深度情况：本钢便桥桩号范围，桥长。共设计0#墩、1#墩、2#墩、0#墩桩径为根，桩基长度均严格按照设计规范勘岩深度》2.5d。并留取钻孔渣样。三、组织机构及职责1、组织机构：本着安全、优质、高效完成钻孔桩的施工，项目经理部按照“集中领导、职责明确、提高效率、有利协调”的原则设立。绥正高速二分部经理部2、主要部门及职责范围四、施工部署及施工计划4.1施工部署根据施工进度的要求，本桥0#、2#、墩桩基拟采用人工挖孔水磨钻的方法进行施工。桩基全部为φ2m人工挖孔灌注桩，共4根，桩长m，1#墩中心位置位于芙蓉江中心处，宜采用筑岛围堰施工工艺。4.2施工计划项目经理项目副经理项目总工程师工程部安质部物资部测量部财务部计合部综合部试验室桩基施工队职务姓名职责范围项目经理项目副经理项目总工工程部部长安质部部长测量部部长物资部部长综合部部长试验室主任计合部部长考虑机械施工效率具体工期安排如下：序号项目名称工天计划开工日期计划完工日期备注10#、2#墩桩基21#墩桩基五、桩基施工方法及工艺考虑附近水电站的安全、入岩深度、施工速度等，不允许采用爆破、以及地理位置不适应冲击钻施工。根据以往施工经验，结合实际地层、地下水情况，拟采用水磨钻人工挖孔的施工方法，钢筋砼护壁，卷扬机出碴，汽车吊吊装放钢筋笼，导管法水下灌注混凝土。施工时，0#、2#号墩4个桩同时开挖，分两班作业。成孔后将根据孔内渗水情况选择适当灌注砼方式。当渗水量小于6mm/min，宜采用常规干灌法施工工艺、当孔内渗水大于6mm/min，宜采用水下桩灌注施工工艺。水磨钻人工挖孔示意图4-15.1施工工艺流程水磨钻人工挖孔桩施工流程如图所示：水磨钻挖孔桩施工工艺流程图5-1场地平整→放线、定桩位→施工井台→修建排水沟→场地硬化处理→架设定型井架、安装卷扬机、照明设备等→桩孔开挖→每下挖0.6～1.0米左右，进行桩孔周壁的场地平整测量放线、定桩位开挖桩孔土方支设护壁模板灌注护壁砼拆除模板桩孔检查、清底验收钢筋笼吊装、定位安装导管砼灌注质量验收钢筋笼制作首节开挖施工井台和护壁下一循环到达设计深度清理、校核桩孔的直径和垂直度→绑扎护壁钢筋→支撑护壁模板→浇护模砼→拆模后继续下挖→循环挖至孔底→对桩孔直径、深度、垂直度进行全面验收→吊装钢筋笼→安装导管→浇灌砼至设计桩顶标高50cm以上。5.2施工准备1、现场准备工作(1)在正式施工前，应具备以下工程资料。主要包括施工场地的工程地质和必要的地下水位资料；施工图纸；主要施工机械及其配套设备的技术性能资料；孔桩的施工组织设计或施工方案以及桩基钢筋混凝土所用建材（水泥、砂石、钢筋）的质检报告。(2)施工前要制定周详的质量管理措施、安全保证措施。在施工平面图上应标明桩位、编号、施工顺序；制定不良天气（雨季）施工的技术措施。（3）进行场地平整政。在桩位处用挖掘机对桩位（项目部测量班进行初放样）处进行场地平整。场地大小要满足施工的需要，大致平整，注意保持排水坡度，通往墩位处的施工便道畅通。2、劳动力配置分二班制连续作业，每孔每班4人，井下2人开挖，井上1人开卷扬机，1人指挥及出渣。3、施工机械设备人工挖孔桩主要机械设备表序号名称规格型号单位数量备注1水磨钻机...
