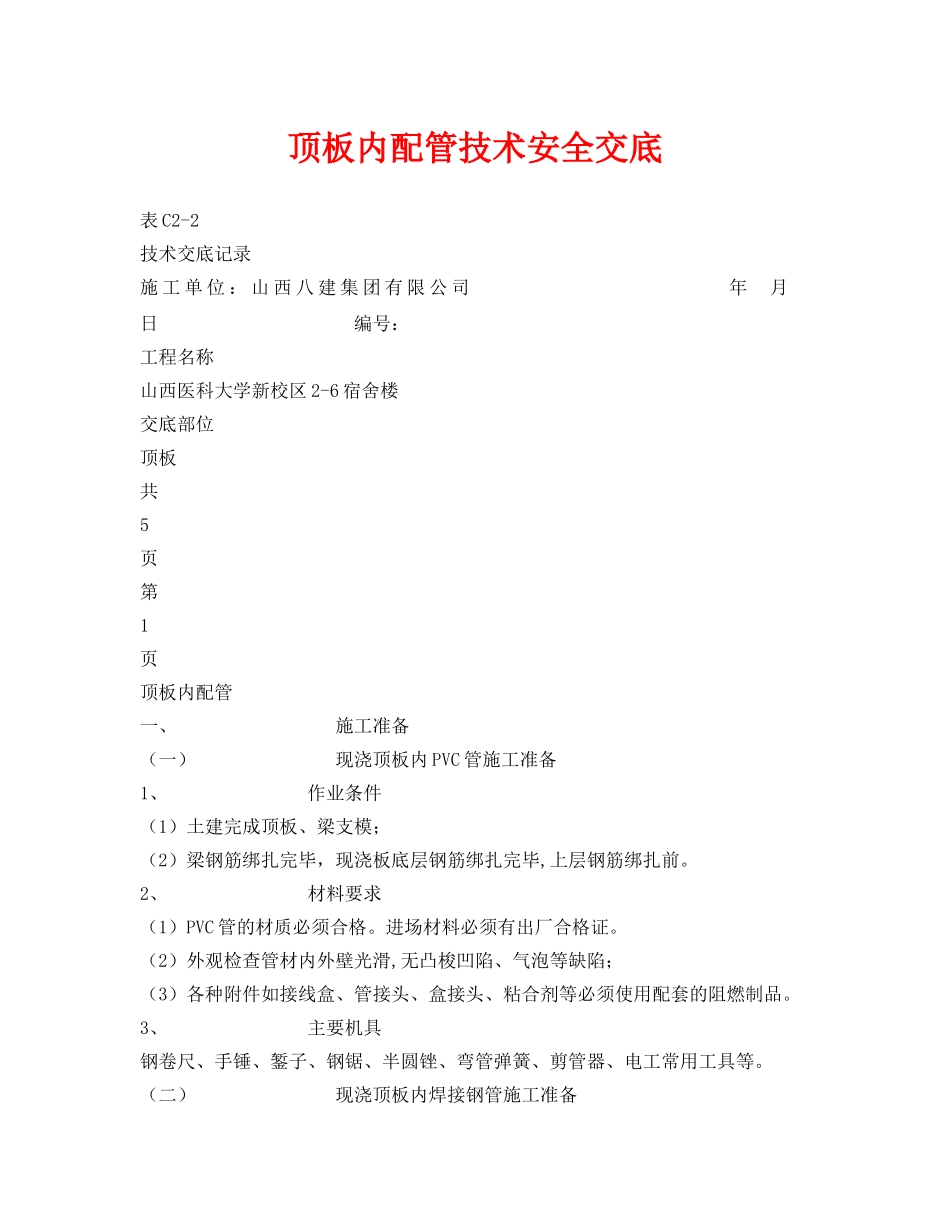

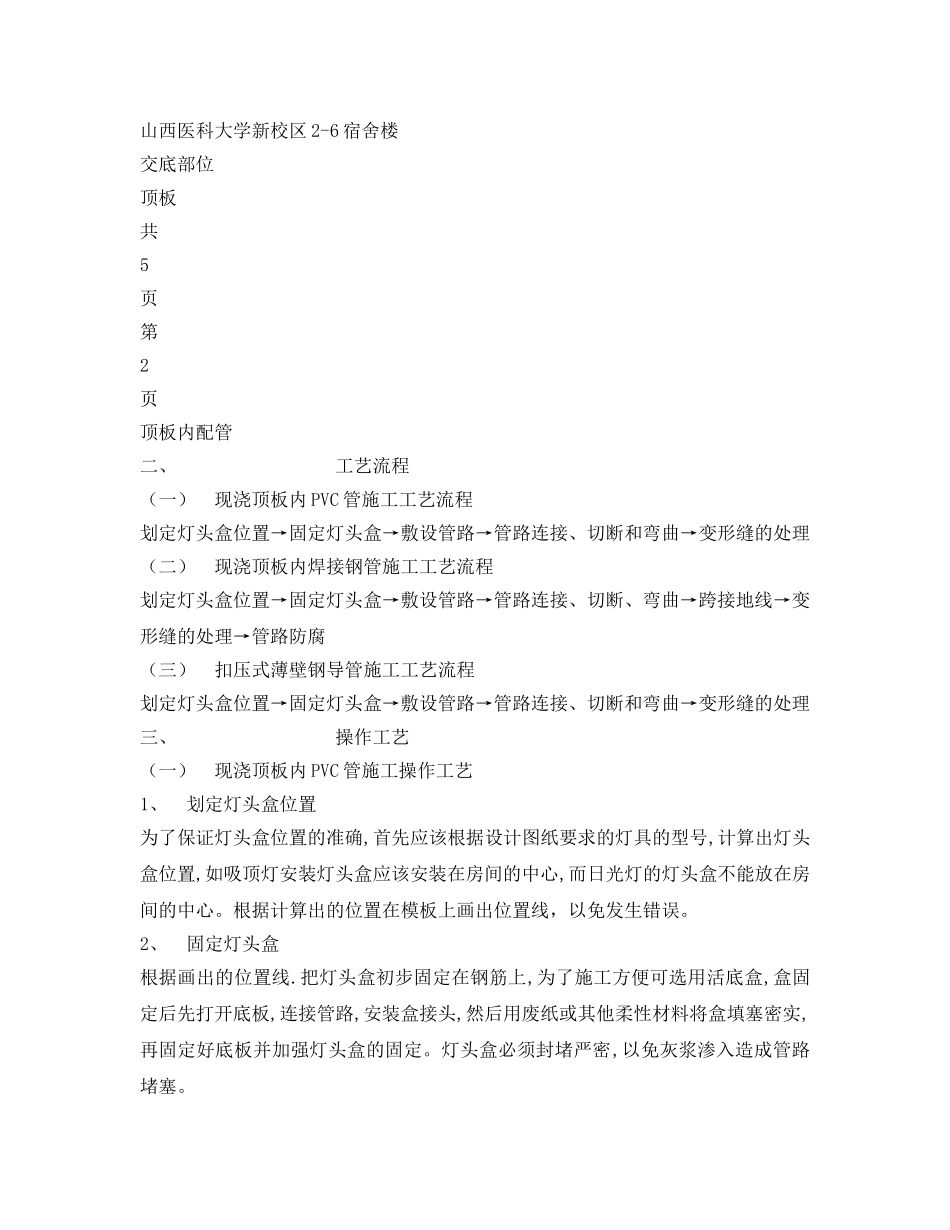

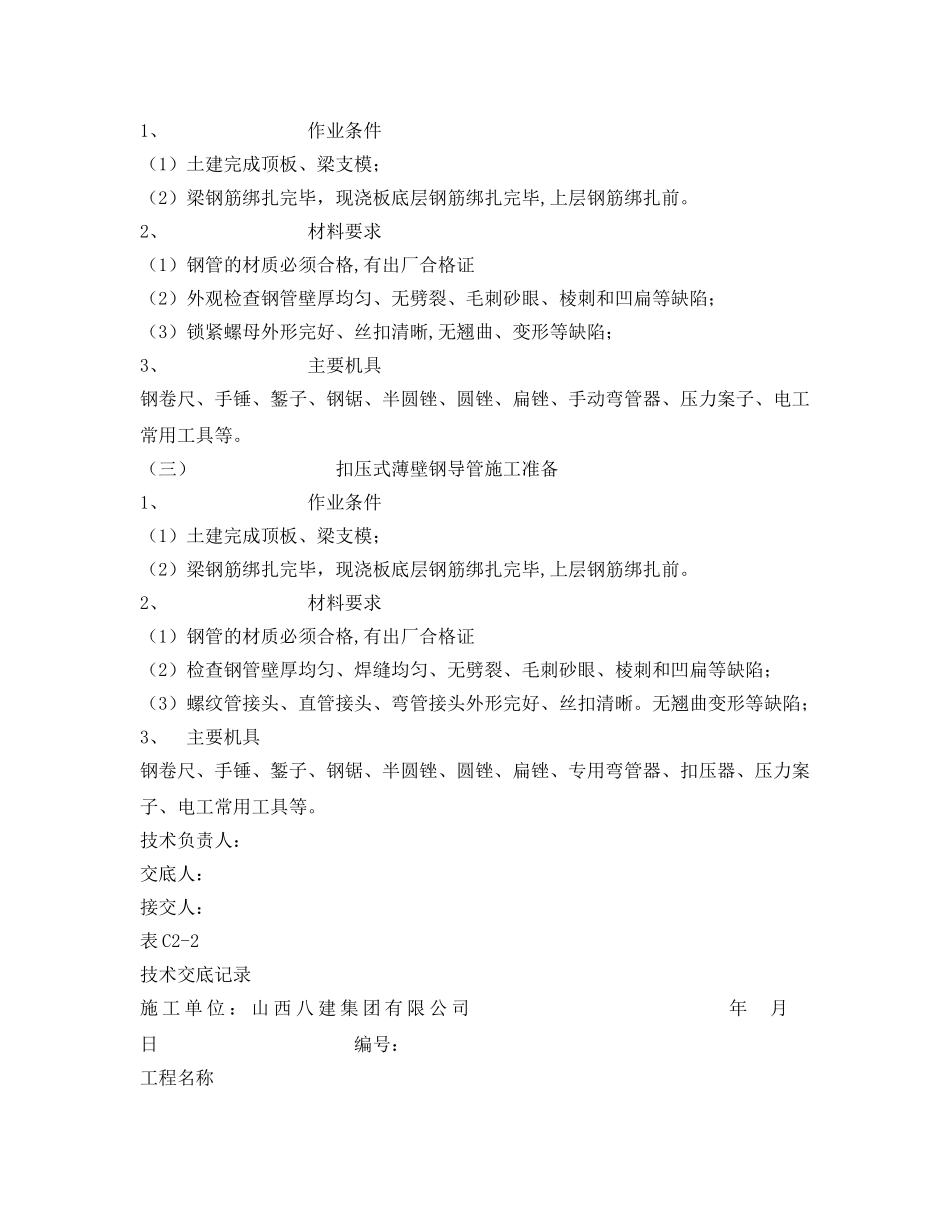

顶板内配管技术安全交底表C2-2技术交底记录施工单位：山西八建集团有限公司年月日编号：工程名称山西医科大学新校区2-6宿舍楼交底部位顶板共5页第1页顶板内配管一、施工准备（一）现浇顶板内PVC管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕，现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）PVC管的材质必须合格。进场材料必须有出厂合格证。（2）外观检查管材内外壁光滑,无凸梭凹陷、气泡等缺陷；（3）各种附件如接线盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。3、主要机具钢卷尺、手锤、錾子、钢锯、半圆锉、弯管弹簧、剪管器、电工常用工具等。（二）现浇顶板内焊接钢管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕，现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）钢管的材质必须合格,有出厂合格证（2）外观检查钢管壁厚均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰,无翘曲、变形等缺陷；3、主要机具钢卷尺、手锤、錾子、钢锯、半圆锉、圆锉、扁锉、手动弯管器、压力案子、电工常用工具等。（三）扣压式薄壁钢导管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕，现浇板底层钢筋绑扎完毕,上层钢筋绑扎前。2、材料要求（1）钢管的材质必须合格,有出厂合格证（2）检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。无翘曲变形等缺陷；3、主要机具钢卷尺、手锤、錾子、钢锯、半圆锉、圆锉、扁锉、专用弯管器、扣压器、压力案子、电工常用工具等。技术负责人：交底人：接交人：表C2-2技术交底记录施工单位：山西八建集团有限公司年月日编号：工程名称山西医科大学新校区2-6宿舍楼交底部位顶板共5页第2页顶板内配管二、工艺流程（一）现浇顶板内PVC管施工工艺流程划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲→变形缝的处理（二）现浇顶板内焊接钢管施工工艺流程划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断、弯曲→跨接地线→变形缝的处理→管路防腐（三）扣压式薄壁钢导管施工工艺流程划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲→变形缝的处理三、操作工艺（一）现浇顶板内PVC管施工操作工艺1、划定灯头盒位置为了保证灯头盒位置的准确,首先应该根据设计图纸要求的灯具的型号,计算出灯头盒位置,如吸顶灯安装灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房间的中心。根据计算出的位置在模板上画出位置线，以免发生错误。2、固定灯头盒根据画出的位置线.把灯头盒初步固定在钢筋上,为了施工方便可选用活底盒,盒固定后先打开底板,连接管路,安装盒接头,然后用废纸或其他柔性材料将盒填塞密实,再固定好底板并加强灯头盒的固定。灯头盒必须封堵严密,以免灰浆渗入造成管路堵塞。3、敷设管路管路必须敷设在上下层钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种情况,第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路,如向非承重隔墙板引出的开关管路,第三种是只在现浇顶板内敷设的管路。（1）对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以免给后续施工带来不必要的麻烦。（2）向上的管路在引出位置应固定一根不小于ф8的钢筋,用以固定位置和保护管路不受外力损伤折断。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。（3）对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到土建拆模后再向下引的办法。注意管口必须封堵严密,可以采用管堵封堵。（4）对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连接,井将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋...
