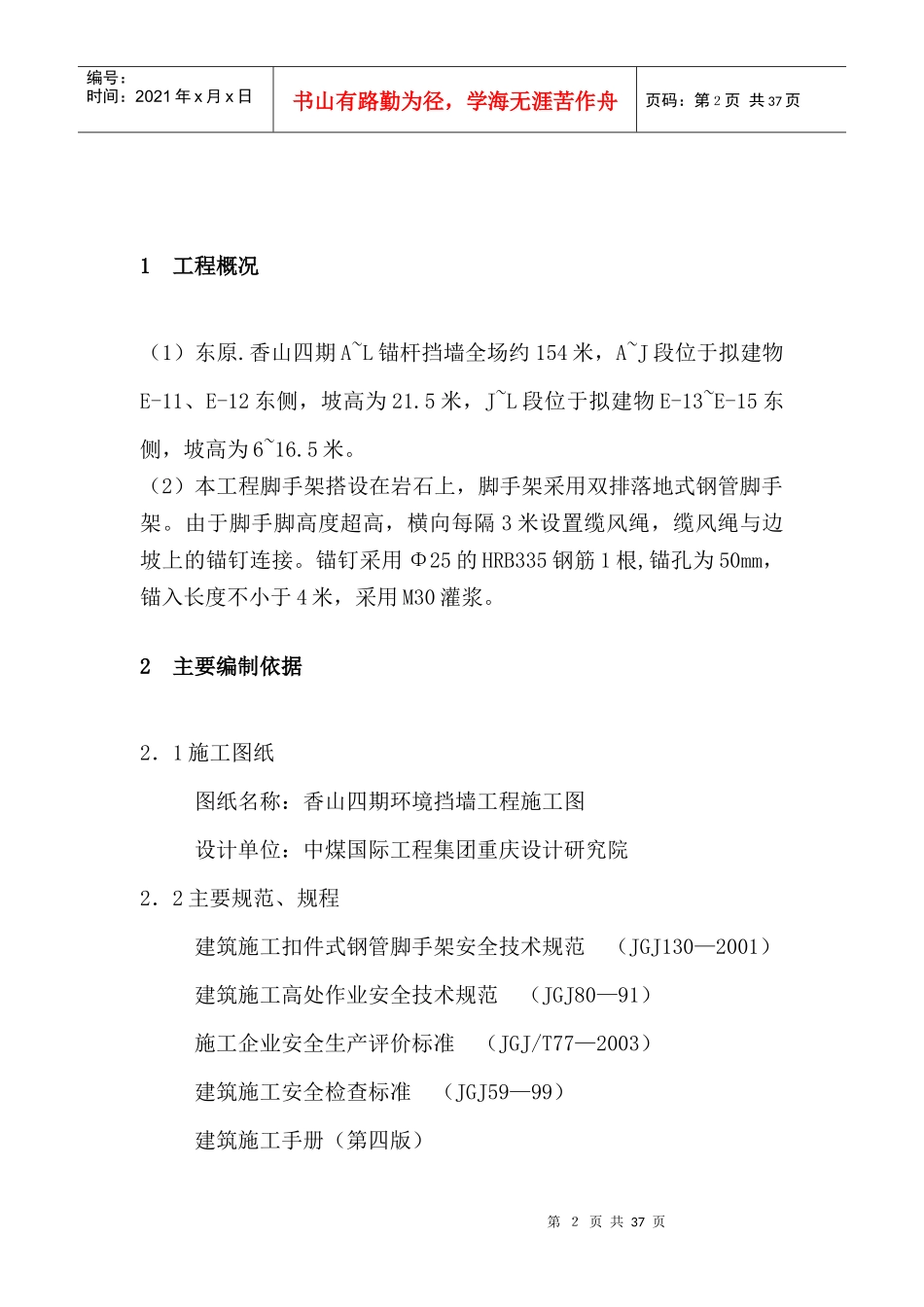

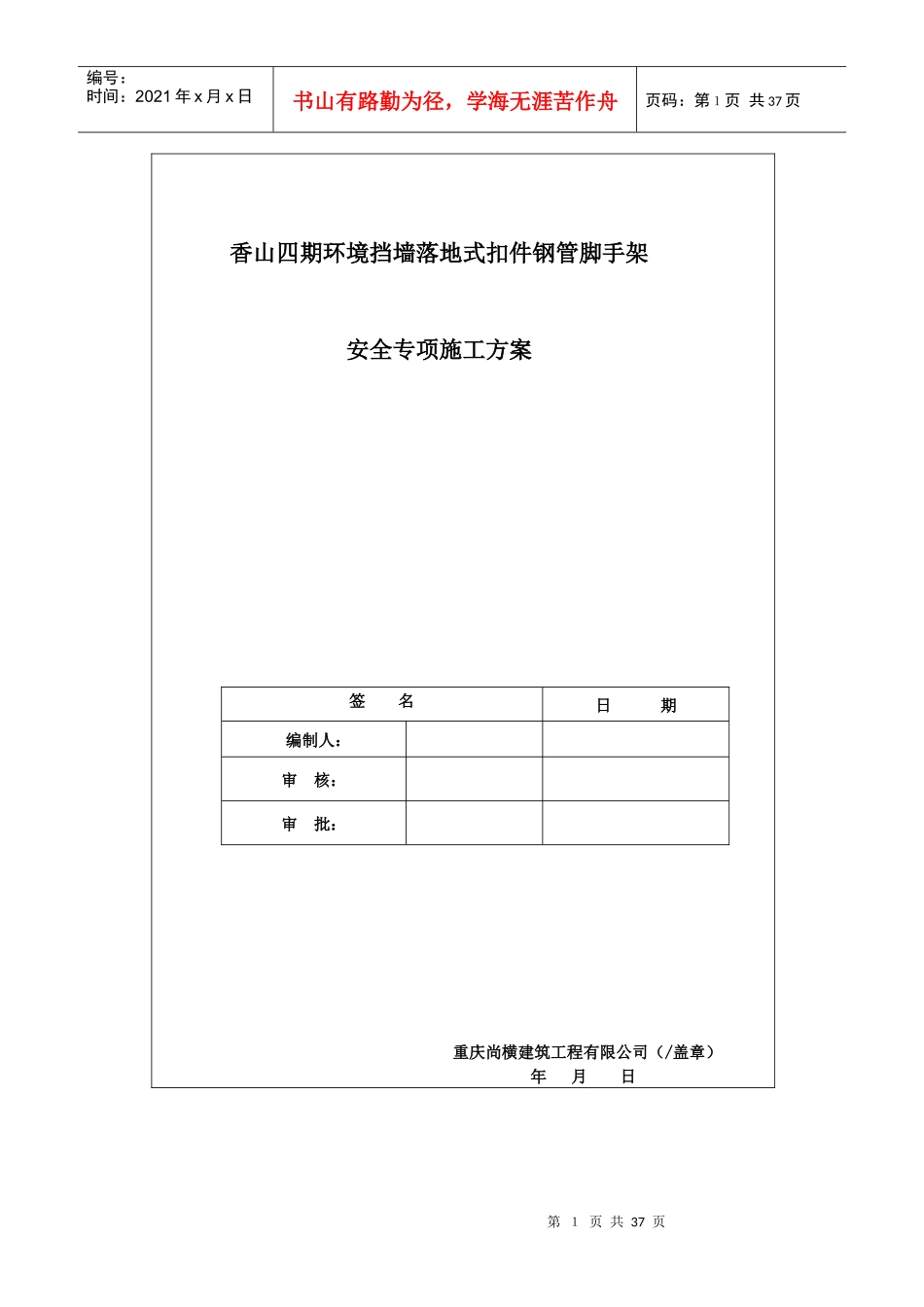

第１页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共37页香山四期环境挡墙落地式扣件钢管脚手架安全专项施工方案签名日期编制人：审核：审批：重庆尚横建筑工程有限公司（/盖章）年月日第２页共37页第１页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共37页1工程概况（1）东原.香山四期A~L锚杆挡墙全场约154米，A~J段位于拟建物E-11、E-12东侧，坡高为21.5米，J~L段位于拟建物E-13~E-15东侧，坡高为6~16.5米。（2）本工程脚手架搭设在岩石上，脚手架采用双排落地式钢管脚手架。由于脚手脚高度超高，横向每隔3米设置缆风绳，缆风绳与边坡上的锚钉连接。锚钉采用Φ25的HRB335钢筋1根,锚孔为50mm，锚入长度不小于4米，采用M30灌浆。2主要编制依据2．1施工图纸图纸名称：香山四期环境挡墙工程施工图设计单位：中煤国际工程集团重庆设计研究院2．2主要规范、规程建筑施工扣件式钢管脚手架安全技术规范（JGJ130—2001）建筑施工高处作业安全技术规范（JGJ80—91）施工企业安全生产评价标准（JGJ/T77—2003）建筑施工安全检查标准（JGJ59—99）建筑施工手册（第四版）第３页共37页第２页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共37页3危险源识别与监控（1）脚手架工程事故的类型分析1）整架倾倒或局部垮架；2）整架失稳、垂直坍塌；3）人员从脚手架上高处坠落；4）落物伤人（物体打击）；5）不当操作事故（闪失，碰撞等）。（2）引发事故的主要原因分析1）整架倾倒、垂直坍塌或局部垮架①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等；②在使用过程中任意拆除必不可少的杆件等；③构架尺寸过大、承载能力不足或设计安全不够与严重超载；④地基出现过大的不均匀沉降。2）人员从脚手架上高处坠落①作业层未按规定设置围挡防护；②作业层未满铺脚手板或架面与墙之间的间隙过大；③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落；④不当操作产生的碰撞和闪失等。第４页共37页第３页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共37页3）落物伤人（物体打击）①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人；②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人；③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等。4）不当操作大致有以下情形：①用力过猛，致使身体失稳；②拥挤碰撞；③集中多人搬运或安装较重构件；5）其他伤害①在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工；②在长期搁置以后未作检查的情况下重新投入使用；（3）危险源的监控1）对脚手架的构配件材料的材质、使用的机械、工具、用具进行监控；2）对脚手架的构架和防护设施承载可靠和使用安全进行监控；3）对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况；第５页共37页第４页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共37页4）加强安全管理，对施工环境和施工条件进行监控。4安全技术设计4.1一般规定本工程按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规定：（1）脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表达式进行设计。本工程安全专项施工方案设计需进行下列设计计算：1）纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算;2）立杆的稳定性计算；3）立杆地基承载力计算。（2）计算构件的强度、稳定性与连接强度时，应采用荷载效应基本组合的设计值。永久荷载分项系数应取1.2，可变荷载分项系数取1.4。（3）脚手架中的受弯构件，尚应根据正常使用极限状态的要求验算变形。验算构件变形时，应采用荷载短期效应组合的设计值。（4）纵向或横向水平杆的轴线对立杆轴线的偏心距不大于55mm第６页共37页第５页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共37页时，立杆稳定性计算中可不考虑此偏心距的影响。（5）当满足本方案4.2构造体系要求时，其相应杆件可不再进行设计计算。但立杆地基承载...
