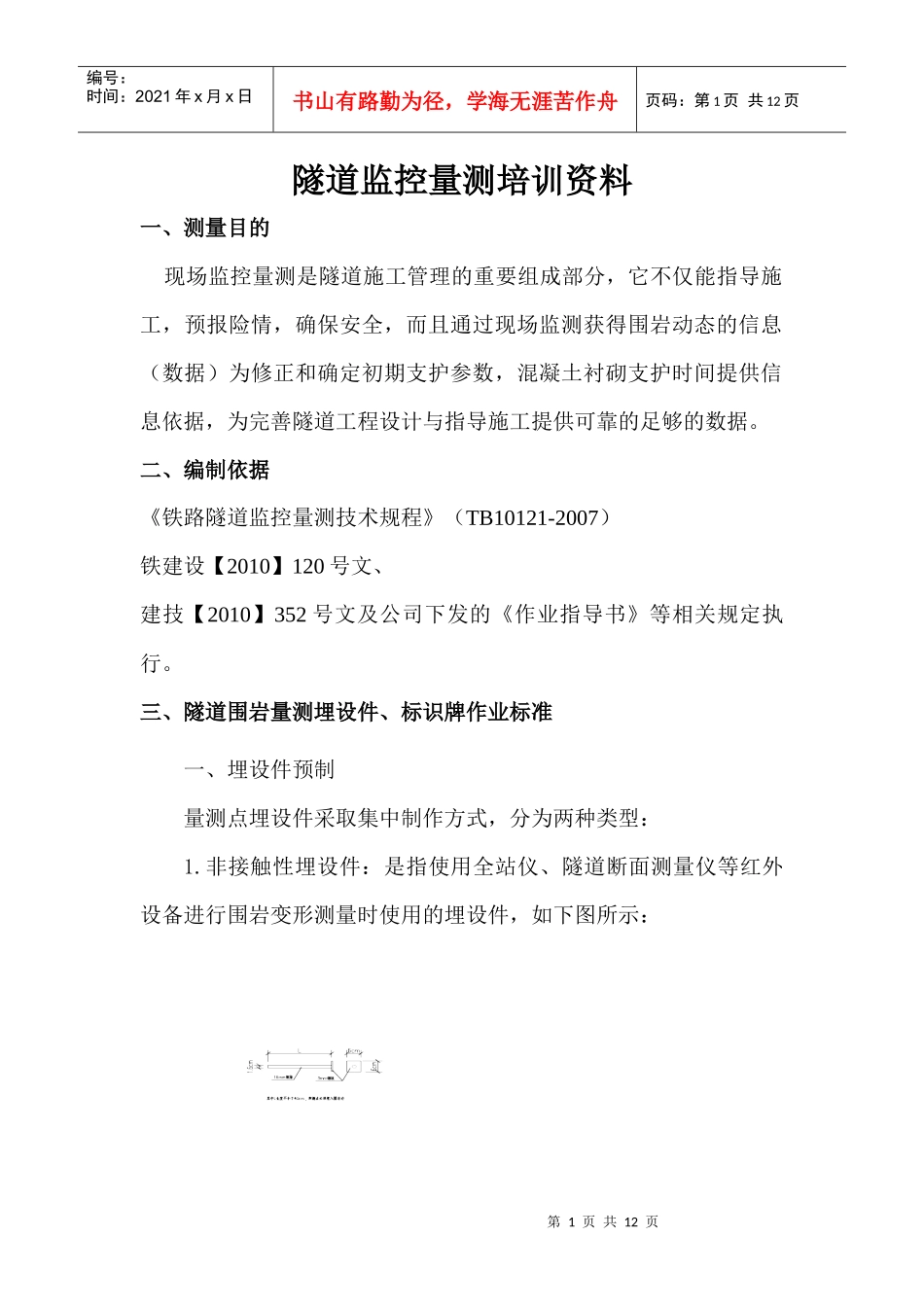

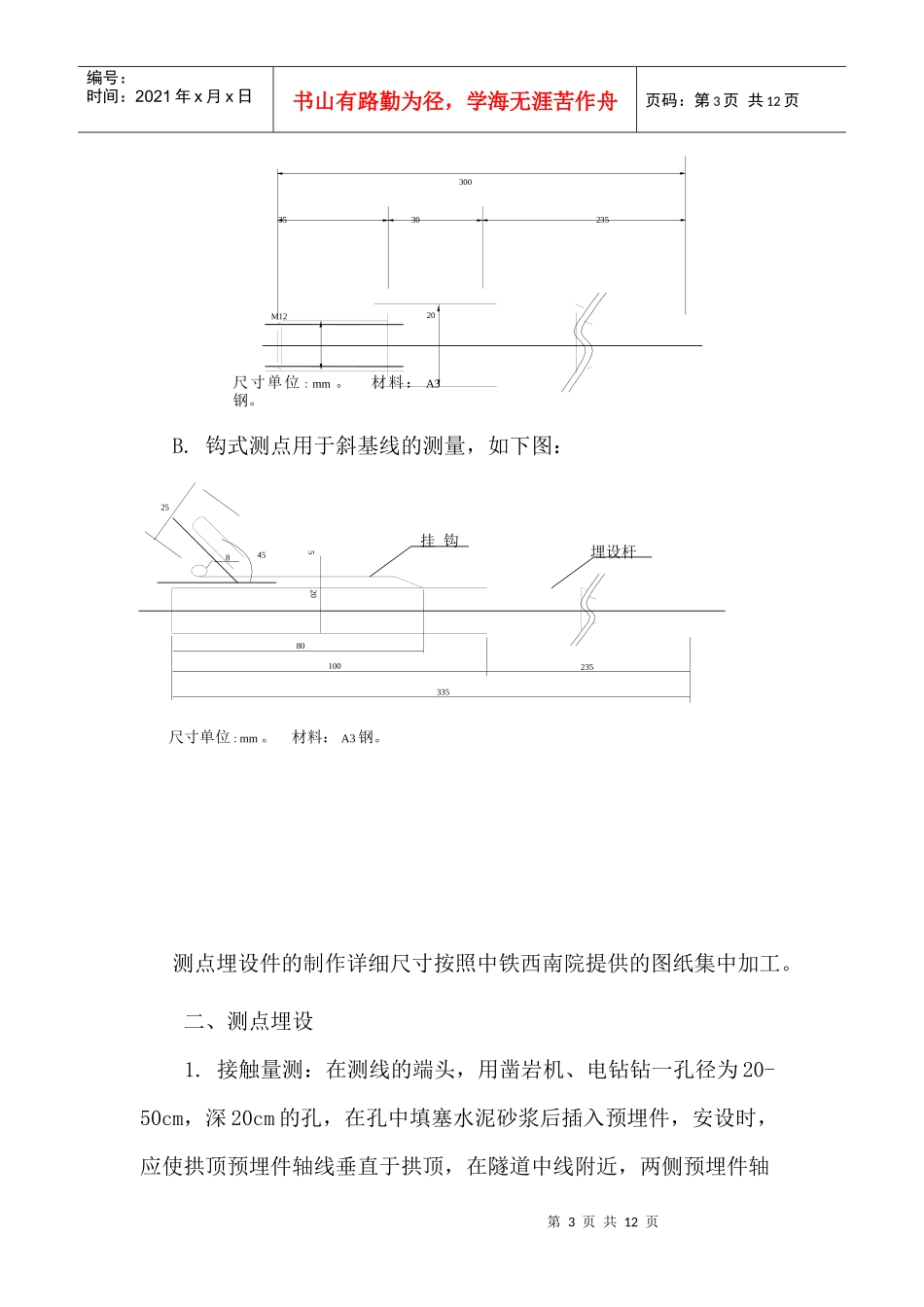

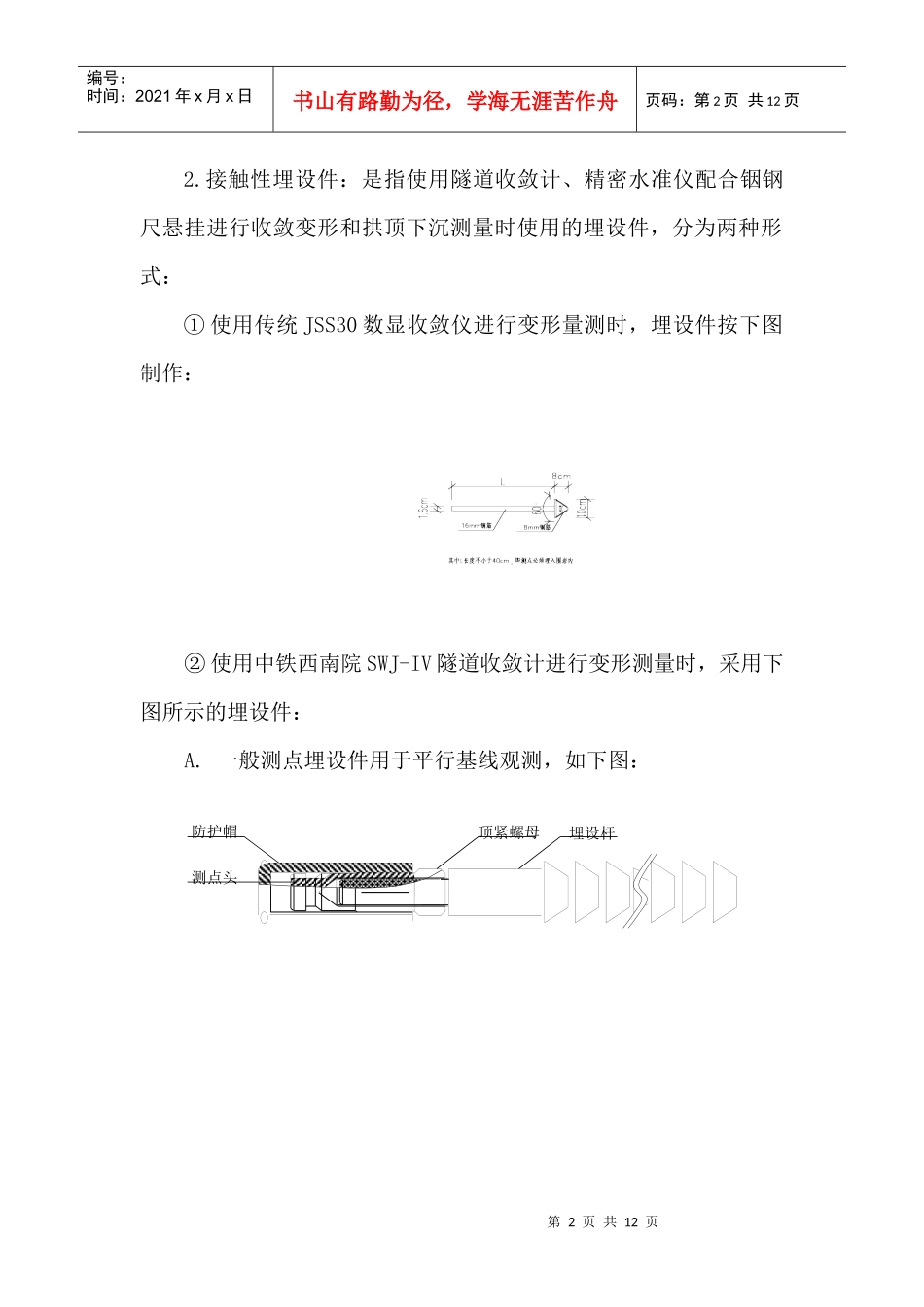

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页隧道监控量测培训资料一、测量目的现场监控量测是隧道施工管理的重要组成部分，它不仅能指导施工，预报险情，确保安全，而且通过现场监测获得围岩动态的信息（数据）为修正和确定初期支护参数，混凝土衬砌支护时间提供信息依据，为完善隧道工程设计与指导施工提供可靠的足够的数据。二、编制依据《铁路隧道监控量测技术规程》（TB10121-2007）铁建设【2010】120号文、建技【2010】352号文及公司下发的《作业指导书》等相关规定执行。三、隧道围岩量测埋设件、标识牌作业标准一、埋设件预制量测点埋设件采取集中制作方式，分为两种类型：1.非接触性埋设件：是指使用全站仪、隧道断面测量仪等红外设备进行围岩变形测量时使用的埋设件，如下图所示：第2页共12页第1页共12页防护帽顶紧螺母测点头埋设杆编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页2.接触性埋设件：是指使用隧道收敛计、精密水准仪配合铟钢尺悬挂进行收敛变形和拱顶下沉测量时使用的埋设件，分为两种形式：①使用传统JSS30数显收敛仪进行变形量测时，埋设件按下图制作：②使用中铁西南院SWJ-IV隧道收敛计进行变形测量时，采用下图所示的埋设件：A.一般测点埋设件用于平行基线观测，如下图：第3页共12页第2页共12页尺寸单位:mm。材料：A3钢。35M12203023530023580挂钩埋设杆10033582552045尺寸单位:mm。材料：A3钢。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页B.钩式测点用于斜基线的测量，如下图：测点埋设件的制作详细尺寸按照中铁西南院提供的图纸集中加工。二、测点埋设1.接触量测：在测线的端头，用凿岩机、电钻钻一孔径为20-50cm，深20cm的孔，在孔中填塞水泥砂浆后插入预埋件，安设时，应使拱顶预埋件轴线垂直于拱顶，在隧道中线附近，两侧预埋件轴第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页线的连线在同一水平线上，高度在铺底面上1.8m左右，待砂浆凝固后即可进行量测。2.非接触量测：测点应采用膜片式回复反射器作为测点靶标，靶标粘附在预埋件上。3、测点应在开挖面施工后及时安设，净空变化和拱顶下沉点布置在同一断面上，并在开挖支护后2小时内取得初始读数。4、量测断面间距应符合规范标准，拱顶下沉量测基准点应与洞内或洞外水准基点联测，每15d校核一次。三、标识牌1、标识牌采用集中制作，尺寸为320（长）×260（宽）mm，白底黑字，填写内容采用红色；2、标识牌材质使用白色塑胶板；3、标识牌样式如下：第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页注：“量测标志牌”使用加粗宋体60号字，“（下沉/收敛）”使用加粗宋体24号字，其它使用加粗宋体42号字。四、量测项目隧道监控量测的项目根据工程特点、规模大小和设计要求综合选定。量测项目应根据围岩性质、隧道埋置深度、开挖方式等条件确定。监控量测工作必须紧跟开挖、支护作业。按设计要求布设测点，并根据具体情况及时调整或增加量测的内容。根据本隧道的特点，量测项目包括：⑴洞内、外观察；⑵水平相对净空变化值的量测；⑶拱顶下沉量测；⑷地表沉降。五、监控量测作业监控量测流程框图分析、研究地质勘测资料制定监控量测计划施工监控量侧开挖工作面状态评价数据处理安全否经济否施工完成否施工方法变更支护减弱已施工区段的支护加强施工方法变更支护加强结束否是是是否否监控量测流程第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页⒈洞内观测可分为开挖工作面观察和已施工区段观察两部分。开挖工作面观察应在每次开挖后进行一次。当地质情况基本无变化时，可每天进行一次。观察后应绘制开挖工作面略图（地质素描），填写工作面状态记录表及围岩级别判定卡。在观察中如发现地质条件恶化，应立即通知施工负责人采取紧急措施，对已施工区段的观察也应每天至少进行一次，观察内容包括喷射混凝土、锚杆、钢架的状况。洞外观察包括对...
