高炉岗位操作规程VIP免费

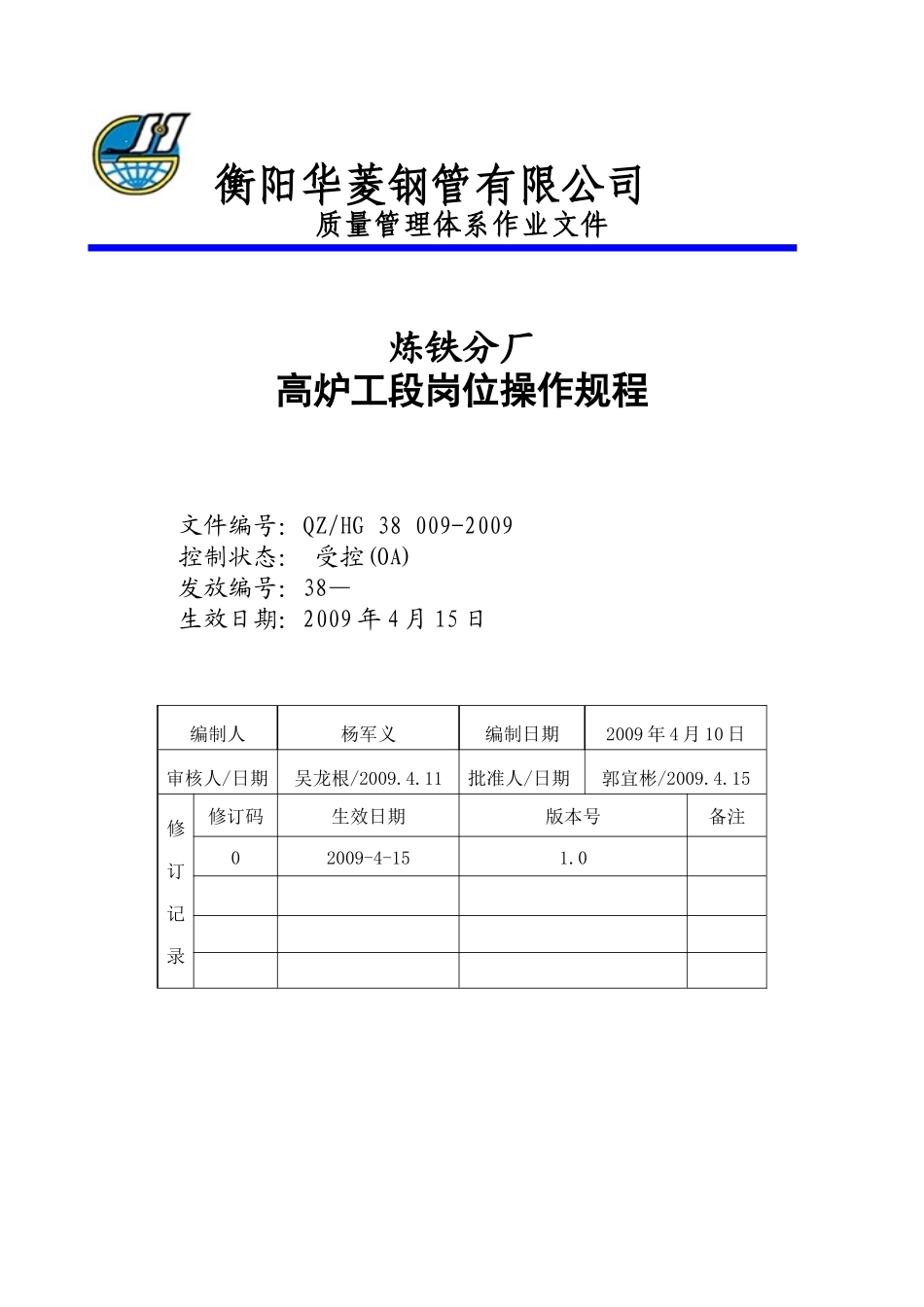

衡阳华菱钢管有限公司质量管理体系作业文件炼铁分厂高炉工段岗位操作规程文件编号：QZ/HG38009-2009控制状态：受控(OA)发放编号：38—生效日期：2009年4月15日编制人杨军义编制日期2009年4月10日审核人/日期吴龙根/2009.4.11批准人/日期郭宜彬/2009.4.15修订记录修订码生效日期版本号备注02009-4-151.0目录工长岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1副工长岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥38见习工长岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥76炉前岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥83槽下岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥93配岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥105干法除尘岗位操作规程‥‥‥‥‥‥‥‥‥‥‥‥‥‥109第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共126页一、高炉值班室工长岗位操作规程1目的为确保作业人员正确操作，保证设备有效运行，特制定本工艺技术操作标准。2适用范围适用于高炉值班室工长岗位。3工作程序3.1炉况正常的标志正常的炉况主要特征是炉缸均匀工作活跃，气流分布合理、渣铁热量充沛、炉温稳定、下料均匀、顺畅。它主要表现在：3.1.1探尺下降均匀、没有停滞陷落、时快时慢现象，两探尺下降差别不大于0.2m，每次加料后，料面深度基本一致。3.1.2风口工作均匀、焦炭活跃明亮，但不耀眼，无凝块生降现象，不挂渣、不涌渣，风口破损少。3.1.3渣温充足且流动性良好。3.1.4铁水物理热充沛，同次铁前后温度均匀，相邻两次铁水温度波动不大，断面为灰口。3.1.5煤气分布合理。3.1.6炉喉温度各点接近且稳定在一定范围内，波动不大；3.1.7炉顶温度曲线带较稳定，带宽在20～60℃之间，随上料前后波动在一定范围内，较为稳定。3.1.8十字测温各点温度活跃，随布料有规律波动，中心点在300～650℃，边缘温度在100～250℃。3.1.9布料时炉顶煤气压力没有猛然上升的尖峰。随压力降低即恢复到正常位置。3.1.10热风压力及冷风流量微微波动，无锯齿状，且风量与料速相适应。3.1.11压差及风量相对稳定在正常范围内。3.1.12除尘器瓦斯灰量无大波动。3.1.13各段冷却壁水温差在正常范围内波动。3.1.14炉体各层温度相对稳定在一定的范围，波动小。3.2高炉基本操作制度高炉冶炼的基本操作制度包括：送风制度、装料制度、热制度、冷却制度与造渣制度。合理的操作制度，能保证合理的操作炉型，促使高炉稳定、顺行，达到“安全、环保、高产、优质、低耗、长寿”的冶炼效果。选择高炉合理操作制度的依据是：根据生产任务的要求决定高炉的冶炼强度。冶炼生铁品种的要求。原、燃料的质量。第2页共126页第1页共126页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共126页高炉炉型及设备状况。日常操作和控制3.2.1日常调剂炉温：3.2.1.1调剂原则：调节炉温顺序应是煤粉→风温→富氧→风量→负荷；通过料速、透气性指数、压量关系和风口状况、渣铁温度判断炉温趋向；炉热料速减慢，透气性指数降低，有热悬可能，要及时减煤减氧，甚至过量减煤或停煤停氧，保持较重的综合负荷，促进料速加快；在料速与风量正常后，应恢复正常煤量和富氧，保持综合负荷稳定；如果减煤后小时料速仍慢，允许临时降风温，一旦料速加快，首先恢复风温，看炉况接受风温情况再逐步恢复煤量和富氧，以保持综合负荷稳定；若炉温向凉，料速加快，迅速加煤减轻综合负荷，调剂量使综合负荷减轻在0.1以上。如果风温有余地及时提高风温，料速仍快，应采取减风控制料速，防止炉温过低，长期炉温提不上来，不能保全风要加焦减轻焦炭负荷。3.2.1.2注意事项：因炉热料慢，风压高，透气性指数低，不能用加风办法加快料速，以防悬料危险；综合负荷超重或超轻，不能连续大于4小时；长时间综合负荷偏重，煤粉很难恢复，炉况有难行苗头，应补焦维持综合负荷稳定；为制止料速过快而采取加煤、提风温，减风量都用上后，一旦出现料速正常，首先减煤，然后降风温于正常规定，在料速还未出现减慢的情况下，及时恢复风量，以保证正常小时料速稳定，避免惯性作用出现新的向热难行。炉热难行悬料降风温时要一次到...
