消防栓灭火系统VIP免费

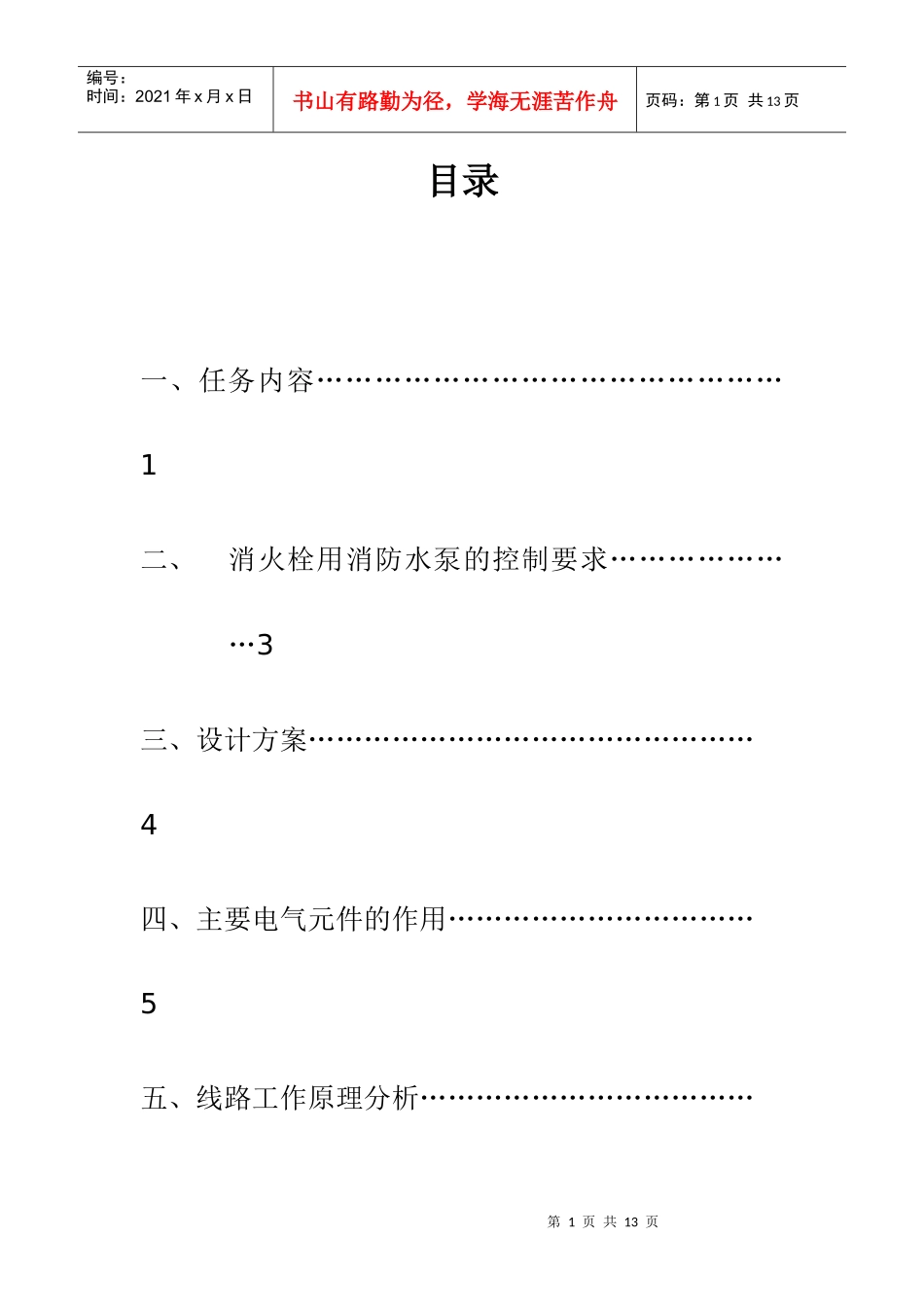

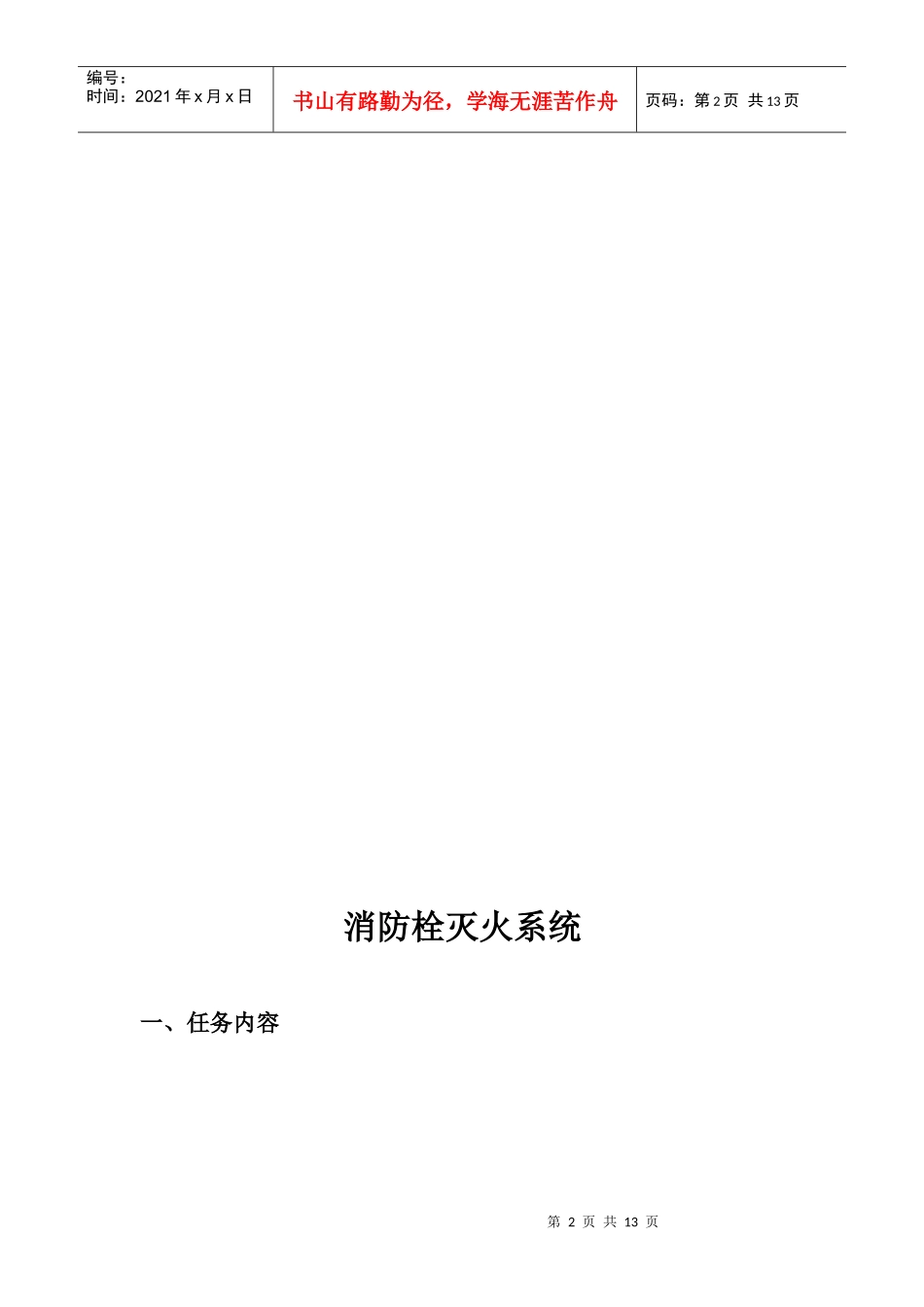

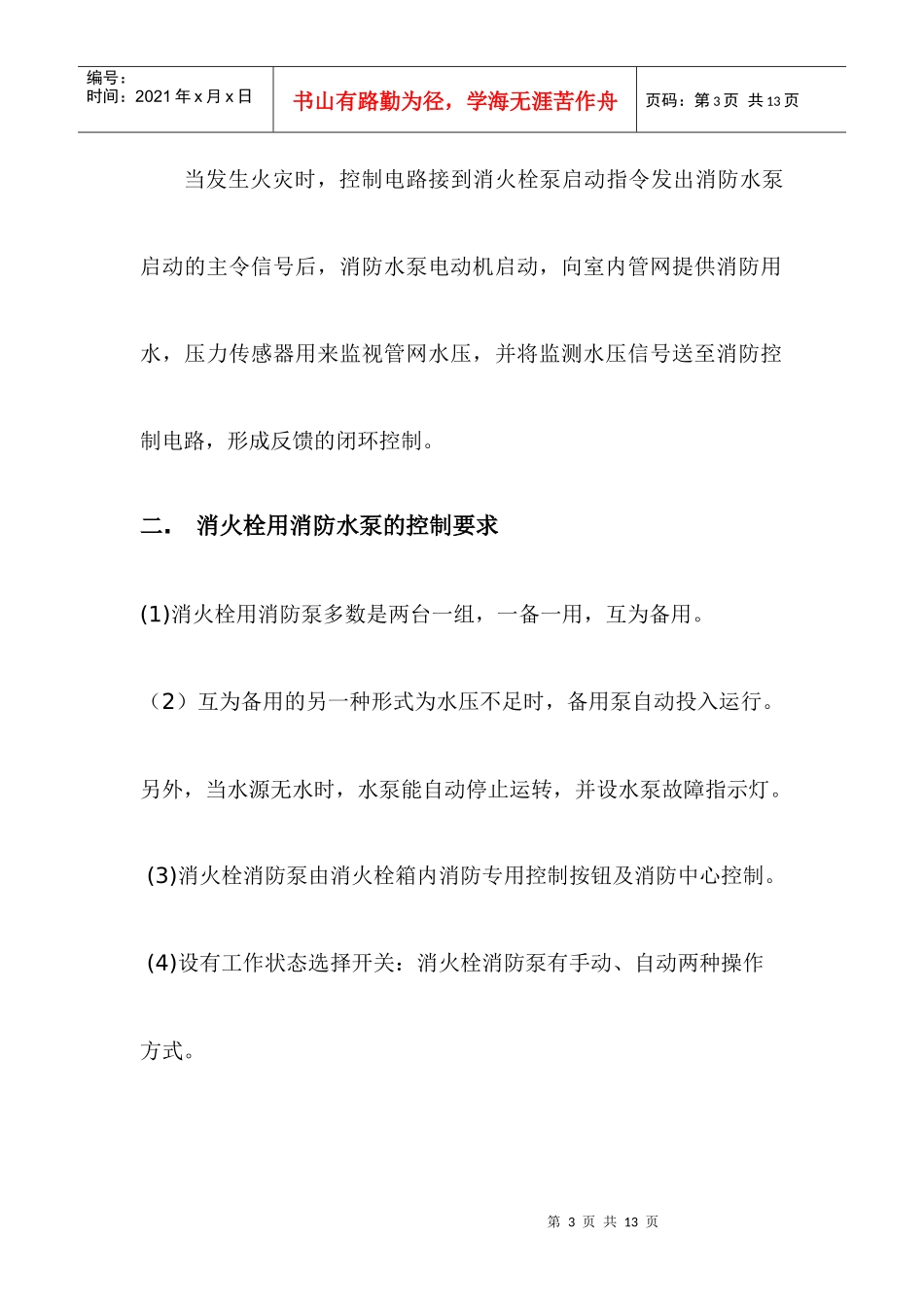

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录一、任务内容…………………………………………1二、消火栓用消防水泵的控制要求…………………3三、设计方案…………………………………………4四、主要电气元件的作用……………………………5五、线路工作原理分析………………………………第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页消防栓灭火系统一、任务内容第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页当发生火灾时，控制电路接到消火栓泵启动指令发出消防水泵启动的主令信号后，消防水泵电动机启动，向室内管网提供消防用水，压力传感器用来监视管网水压，并将监测水压信号送至消防控制电路，形成反馈的闭环控制。二.消火栓用消防水泵的控制要求(1)消火栓用消防泵多数是两台一组，一备一用，互为备用。（2）互为备用的另一种形式为水压不足时，备用泵自动投入运行。另外，当水源无水时，水泵能自动停止运转，并设水泵故障指示灯。(3)消火栓消防泵由消火栓箱内消防专用控制按钮及消防中心控制。(4)设有工作状态选择开关：消火栓消防泵有手动、自动两种操作方式。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页(5)消防按钮启动后，消火栓泵应自动投入运行，同时应在建筑物内部发出声光报警，通告住户。（6)为了防止消防泵误启动使管网水压过高而导致管网爆裂，需加设管网压力监视保护。(7)消防泵属于一级供电负荷，需双电源供电，末端互投。三、设计方案第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页四、主要电气元件的作用（1）消防泵专用按钮的作用1SB—NSB[6]为设在消火箱内的消防泵专用控制按钮，按钮上带有消防泵运行指示灯1HL～NHL[7]。消防泵专用控制按钮平时由玻璃片压着，其动合触头闭合，使中间继电器KA4[6]得电吸合。当发生火灾时，打碎消火栓箱内消防专用控制按钮的玻璃片，该消防专用控制按钮的动合触头复位断开，使KA4失电释放，从而启动消防泵。（2）万能转换开关的作用万能转换开关SA为消防泵工作状态选择开关，可使两台泵分别处在1#泵用2#泵备、2#泵用1#泵备或两台泵均为手动的工作状态，第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页其触头工作状态见下表。万能转换开关SA触头工作状态1、23、45、67、89、1011、121#泵用2#泵备××手动××2#泵用1#泵备××（3）水源水池液位器SL的作用第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页水源水池液位器SL用于监视水源水池的水位，当水池水位过低时，液位器SL的动合触头SL(1a—19)[8]闭合，使中间继电器KA3[8]得电吸合，其动断触头KA3(41-43)[17]、KA3(61-63)[25]断开，使两台水泵的接触器均不能得电，使水泵无法运行。（4）中间继电器KA5的作用电动机M1、M2的控制电路中都有KA5的动合触头,只有KA5得电吸合，其动合触头闭合，M1、M2才能得电。KA5由通电延时时间继电器KT3[9]和KA4[6]控制，而KT3又由KA4控制，KA4由消防专用按钮1SB～NSB[6]控制。五、线路工作原理分析第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页（1）手动控制按下启动按钮SB2[13]或SB4[21])，接触器KM1[13](或KM2[21])得电吸合并自锁，其主触头[2或3]闭合，使电动机M1(或M2)得电启动运转，1#泵(或2#泵)运行。KM1(或KM2)的辅助动合触头KM1(37—39)[14](或KM2(59—69)[22])闭合，使中间继电器KA1[14](或KA2[22])得电吸合和运行指示灯HL4(或HL7)亮。KA1(或KA2)的动断触头KA1(1b-27)[11]和KA1(33-35)[12](或KA2(1c-49)[19]、KA2(55-57)[20])断开，使停泵指示灯HL2(或HL5)和故障指示灯HL3(或HL6)熄灭。当电动机过载时，热继电器FR1(或FR2)的动断触头FR1(33-37)[13](或FR2(55-59)[21])断开，KM1(或KM2)失电释放，M1(或M2)失电停转...
