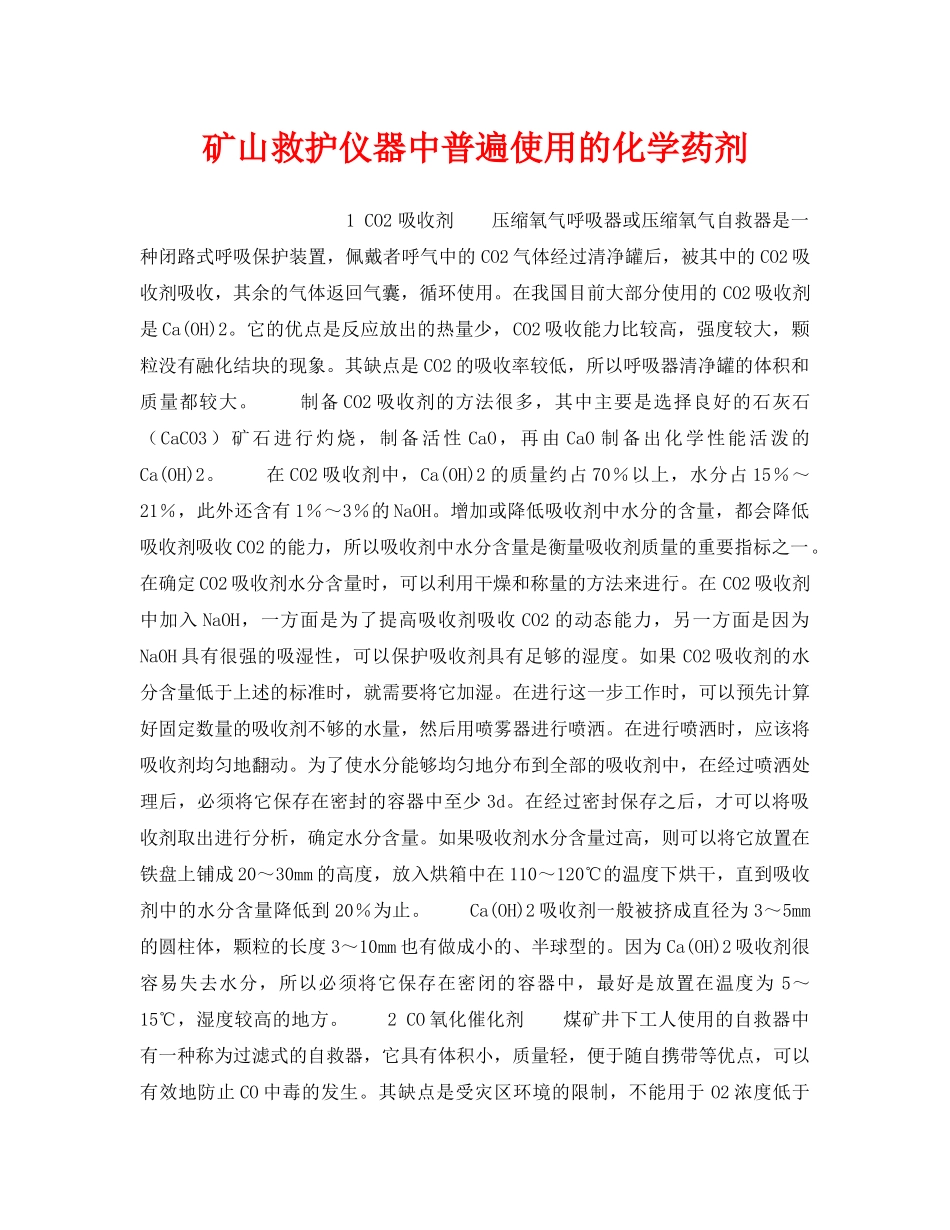

矿山救护仪器中普遍使用的化学药剂1CO2吸收剂压缩氧气呼吸器或压缩氧气自救器是一种闭路式呼吸保护装置，佩戴者呼气中的CO2气体经过清净罐后，被其中的CO2吸收剂吸收，其余的气体返回气囊，循环使用。在我国目前大部分使用的CO2吸收剂是Ca(OH)2。它的优点是反应放出的热量少，CO2吸收能力比较高，强度较大，颗粒没有融化结块的现象。其缺点是CO2的吸收率较低，所以呼吸器清净罐的体积和质量都较大。制备CO2吸收剂的方法很多，其中主要是选择良好的石灰石（CaCO3）矿石进行灼烧，制备活性CaO，再由CaO制备出化学性能活泼的Ca(OH)2。在CO2吸收剂中，Ca(OH)2的质量约占70％以上，水分占15％～21％，此外还含有1％～3％的NaOH。增加或降低吸收剂中水分的含量，都会降低吸收剂吸收CO2的能力，所以吸收剂中水分含量是衡量吸收剂质量的重要指标之一。在确定CO2吸收剂水分含量时，可以利用干燥和称量的方法来进行。在CO2吸收剂中加入NaOH，一方面是为了提高吸收剂吸收CO2的动态能力，另一方面是因为NaOH具有很强的吸湿性，可以保护吸收剂具有足够的湿度。如果CO2吸收剂的水分含量低于上述的标准时，就需要将它加湿。在进行这一步工作时，可以预先计算好固定数量的吸收剂不够的水量，然后用喷雾器进行喷洒。在进行喷洒时，应该将吸收剂均匀地翻动。为了使水分能够均匀地分布到全部的吸收剂中，在经过喷洒处理后，必须将它保存在密封的容器中至少3d。在经过密封保存之后，才可以将吸收剂取出进行分析，确定水分含量。如果吸收剂水分含量过高，则可以将它放置在铁盘上铺成20～30mm的高度，放入烘箱中在110～120℃的温度下烘干，直到吸收剂中的水分含量降低到20％为止。Ca(OH)2吸收剂一般被挤成直径为3～5mm的圆柱体，颗粒的长度3～10mm也有做成小的、半球型的。因为Ca(OH)2吸收剂很容易失去水分，所以必须将它保存在密闭的容器中，最好是放置在温度为5～15℃，湿度较高的地方。2CO氧化催化剂煤矿井下工人使用的自救器中有一种称为过滤式的自救器，它具有体积小，质量轻，便于随自携带等优点，可以有效地防止CO中毒的发生。其缺点是受灾区环境的限制，不能用于O2浓度低于17％的环境中，所以它被广泛地应用在低瓦斯矿井中。在过滤式自救器中装有干燥剂和CO氧化催化剂。常用的CO氧化催化剂又称霍加拉特（Hopcalite）药剂，由MnO2和CuO组成，霍加拉特药剂的制备分为酸法和氨法。酸法是将一定量的MnSO4细粉加入到一定量的水中，迅速地在反应器中混合均匀，立刻加入一定量的93％的H2SO4，不断搅拌，冷却到50℃时，分批加入一定量颗粒状的KmnO4，溶液的温度不应超过75℃。加入完成后，溶液在60℃保持10min,然后加入大量的水进行水解，对沉淀物进行洗涤，至无SO2-4离子为止。将一定量的Na2CO3的沸水溶液加入制备好的MnO2悬浮液中，充分搅拌，然后将一定量的CuSO4热溶液加入到此混合物中，继续搅拌。稀释，用倾泻法洗涤至无SO2-4离子为止。过滤，对沉淀物进行混捏后，可以挤成条型或压成饼再破碎成8～14目颗粒，在275℃进行活化处理。氨法是将20％～25％KmnO4溶液加入到9％～10％的（NH4）2CO3溶液中，在50～90℃温度下搅拌2～2.5h，然后加H2SO4或HNO3酸化，使其pH＜7。将16％～20％的CuSO4•5H2O和12％～14%的Na2CO3溶液加入到酸化后的溶液中，在50～90℃温度下搅拌2.5～3h，然后过滤，洗涤除去SO2-4离子和未反应的Cu2+的铜离子。在150～180℃温度下，干燥3～4h，加压成型，破碎。将适当粒度的颗粒在220～270℃温度下活化70～80h。霍加拉特药剂是常温下CO氧化良好的催化剂，具有成本低、催化活性高等特点，所以它被广泛地应用在过滤式自救器中。它的缺点是遇水气易“中毒”。3干燥剂前面提到了矿用过滤式自救器中使用的常温CO氧化催化剂是霍加拉特药剂，它遇水气“中毒”，所以在过滤式自救器的催化剂药层前，装有一层干燥剂来吸收吸气中的水气、防止催化剂“中毒”。通常使用的干燥剂是在活性炭上浸水气分压低的物质，主要有LiBr、LiCl、CaCl2和ZnCl2等物质，其中以浸LiBr、LiCl的干燥剂性能为最好。用做干燥剂的活性炭应具有大的水容量，高的空隙率和足够高的强度。在生产干燥剂时，首先把被浸药剂配...
