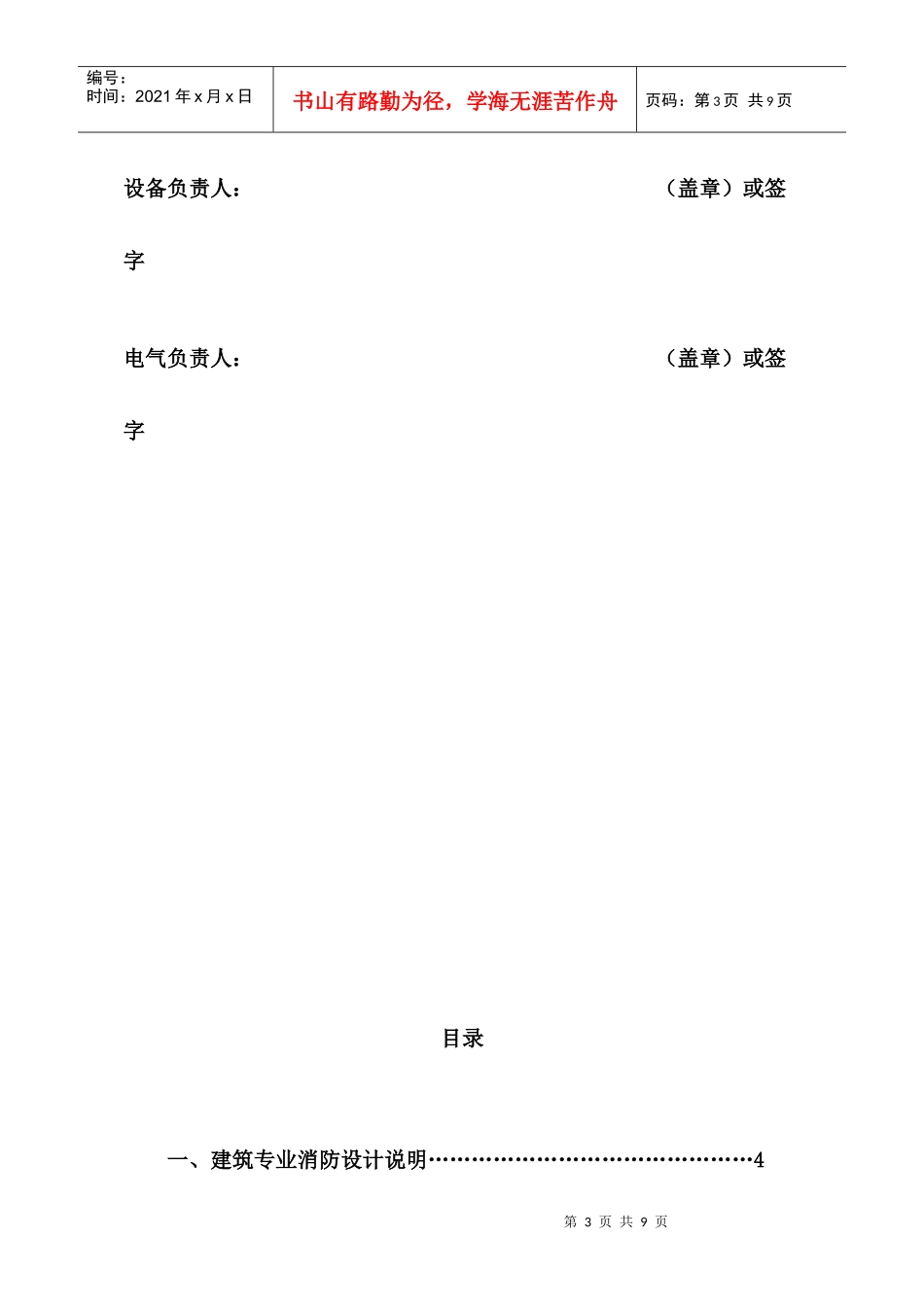

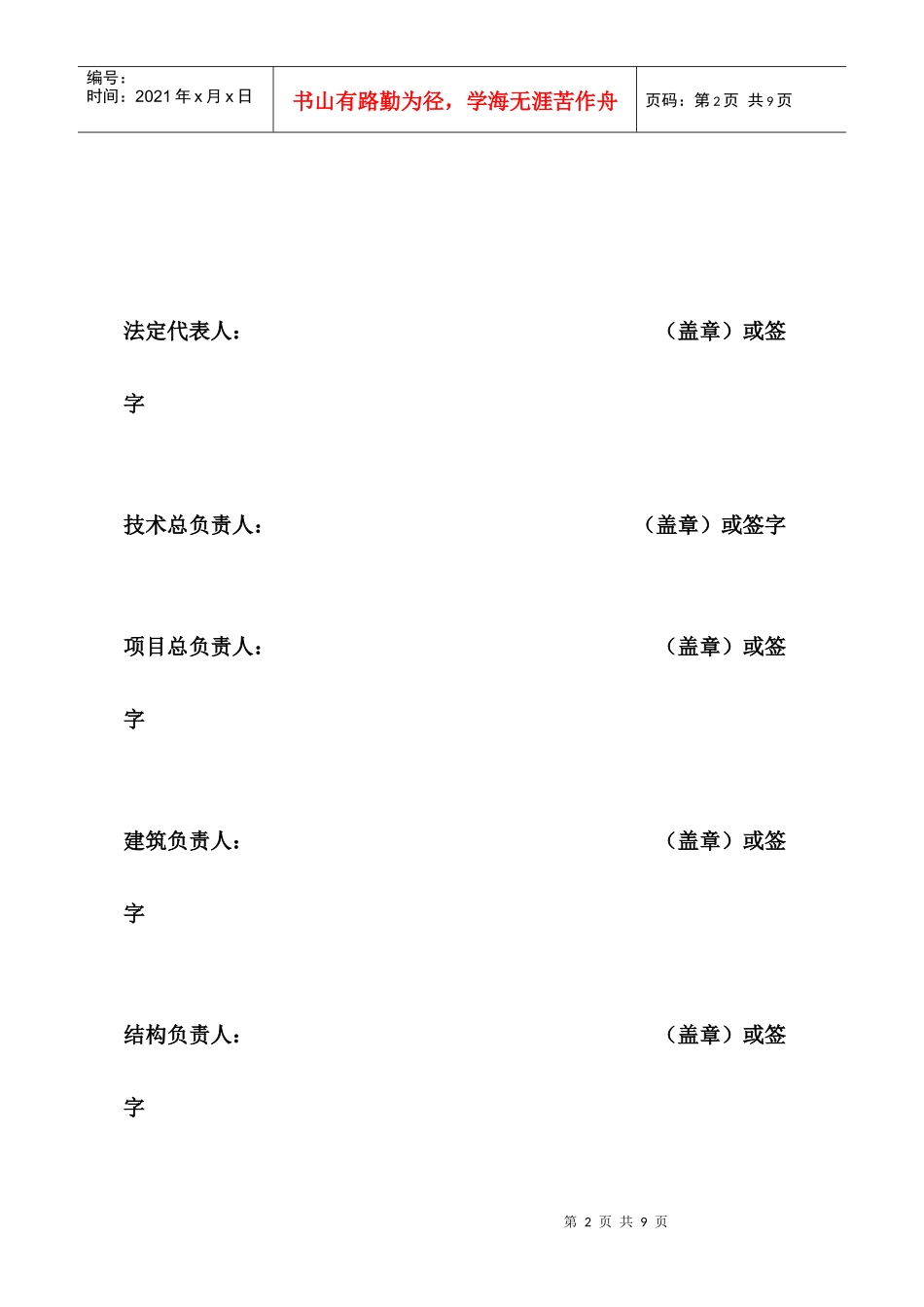

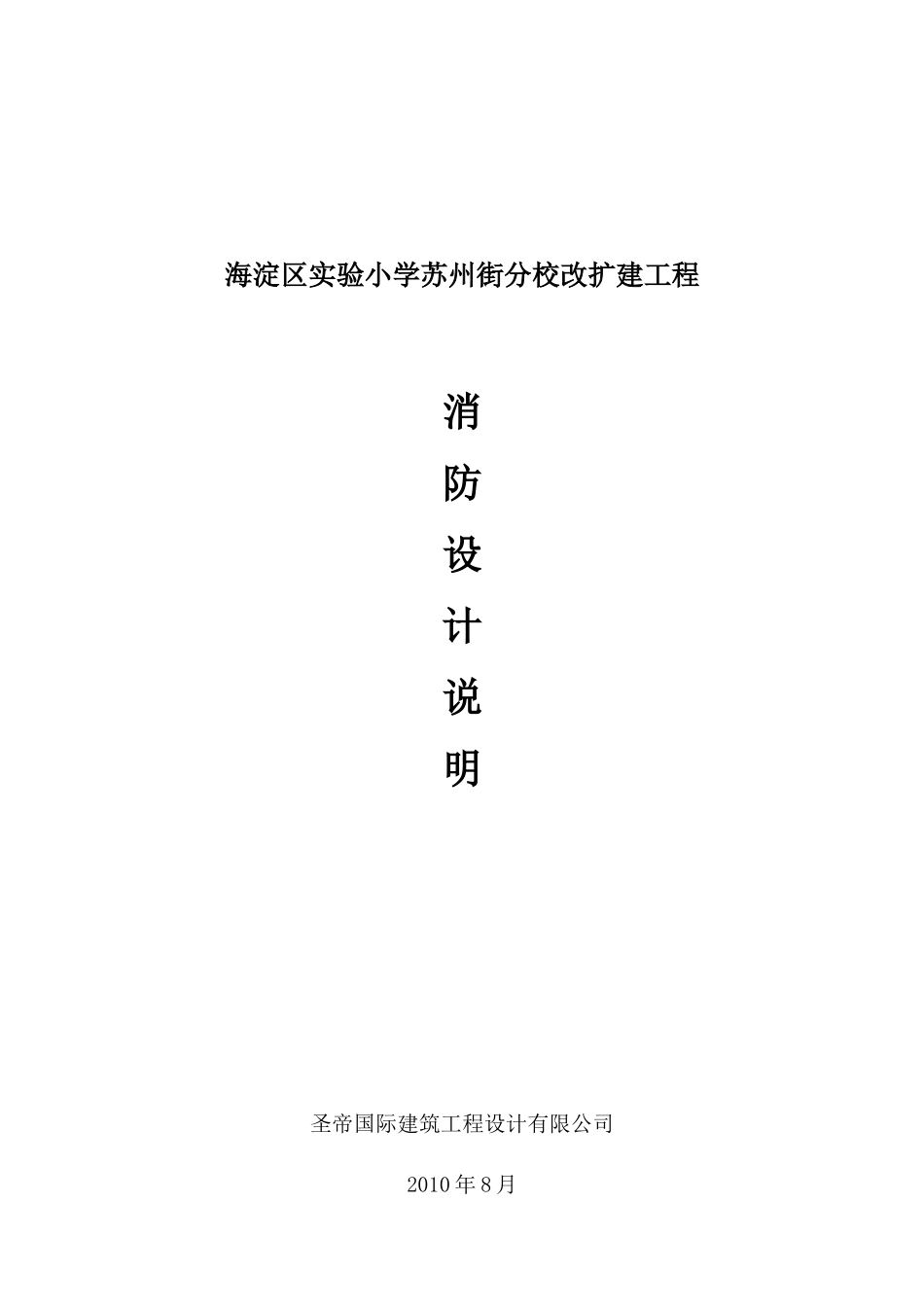

海淀区实验小学苏州街分校改扩建工程消防设计说明圣帝国际建筑工程设计有限公司2010年8月第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页法定代表人：（盖章）或签字技术总负责人：（盖章）或签字项目总负责人：（盖章）或签字建筑负责人：（盖章）或签字结构负责人：（盖章）或签字第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页设备负责人：（盖章）或签字电气负责人：（盖章）或签字目录一、建筑专业消防设计说明………………………………………4第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页二、给排水专业消防设计说明……………………………………6三、电气专业消防设计说明………………………………………8一、建筑专业消防设计说明：1、工程概况及功能海淀区实验小学苏州街分校改扩建工程位于北京市海淀区厂洼街4号，北京市第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页海淀区实验小学苏州街分校内。东侧为中国青年政治学院，西侧为厂洼街8号院，南临昆玉河支线绿化隔离带，北侧为现状住宅楼。规划总用地面积约11870㎡，其中总建设用地面积约10620㎡，腾退绿化用地面积约1250㎡。本工程为新建教学楼，地上五层，局部四层，地下一层。总建筑面积8605㎡，其中地上建筑面积7105㎡，地下建筑面积1500㎡。建筑高度19m。地下一层为厨房及餐厅；一至三层为普通教室及办公；四层为专业教室及礼堂；五层为阅览室、书库、活动室及琴房。2、设计依据建筑设计防火规范（GB50016－2006）中小学校建筑设计规范（JGJ99-86）3、总平面图新建教学楼分别与现状北楼及西配楼相互连通，连通处设甲级防火门。校园内道路结合三个出入口设消防车道，道路高度及宽度均满足4mX4m的要求，道路尽端处场地均满足12mX12m的回车场要求。4、建筑分类与防火等级本工程为多层公共建筑，钢筋混凝土框架剪力墙结构，承重构件耐火极限均大于2.5h，楼板为最薄120mm厚现浇钢筋混凝土，耐火极限大于1.0h。四层局部网架屋面，钢屋架采用钢丝网抹灰粉刷做法，厚度≥30mm，耐火极限大于1.0h。本建筑地上部分耐火等级为二级，地下部分耐火等级为一级。5、本工程消防措施a.新建教学楼地下一层设两个防火分区，面积分别为900m2、600m2，设自动喷淋系统，两个防火分区之间设甲级防火门；地上每层为一个防火分区，最大投影面积为1556.44m2，每层面积均不超过2500m2。b.每个防火分区设三个人员疏散口，两个疏散口之间最远距离均小于70m，各层直接通向疏散走道的房间疏散门至最近安全出口的最大距离满足规范要求。c.各层设封闭楼梯间，楼梯间设有乙级防火门。d.设计人数按每班40人计，单层人数最大层是四层，该层总人数为580人，疏散总宽度为6000mm，疏散宽度满足规范要求。走廊最小净宽为2300mm。e.地上、地下的共用楼梯间在首层设有耐火极限不低于1.00h的隔墙和乙级第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页防火门。f.防火门：楼梯间设有乙级防火门；管道井检修门设丙级防火门；各层与现状北楼及西配楼相连通处设甲级防火门；地下配电室、设备机房、厨房加工间等房间的门设乙级防火门。地下室两个防火分区间设甲级防火门。g.管道井管道安装好后在每层楼板处用混凝土封堵，耐火极限不低于1.0h。h.屋顶设消防水箱间。屋面分为上人屋面和不上人屋面，上人屋面女儿墙上做800高不锈钢栏杆。出屋面楼梯仅供维修用，由甲方统一管理。屋面做法分别选用08BJ1-1平屋16-PU、08BJ1-1平屋25，屋面基层为最薄120mm厚钢筋混凝土楼板，耐火极限为1.0h，防水层上分别为40厚C20细石混凝土、15mm厚水泥砂浆保护层，燃烧性能为A级。满足防火规范要求。符合公安部、住房和城乡建设部公通字[2009]46号《民用建筑外保温系统及外墙装饰暂行规定》。i.礼堂屋顶采用网架结构，钢屋架采用钢丝网抹灰粉刷做法，厚度≥30mm，耐火极限大于1.0h。屋面板采用100厚彩钢夹心板，耐火极限不低于1.0h。j.外墙外保温选用...
