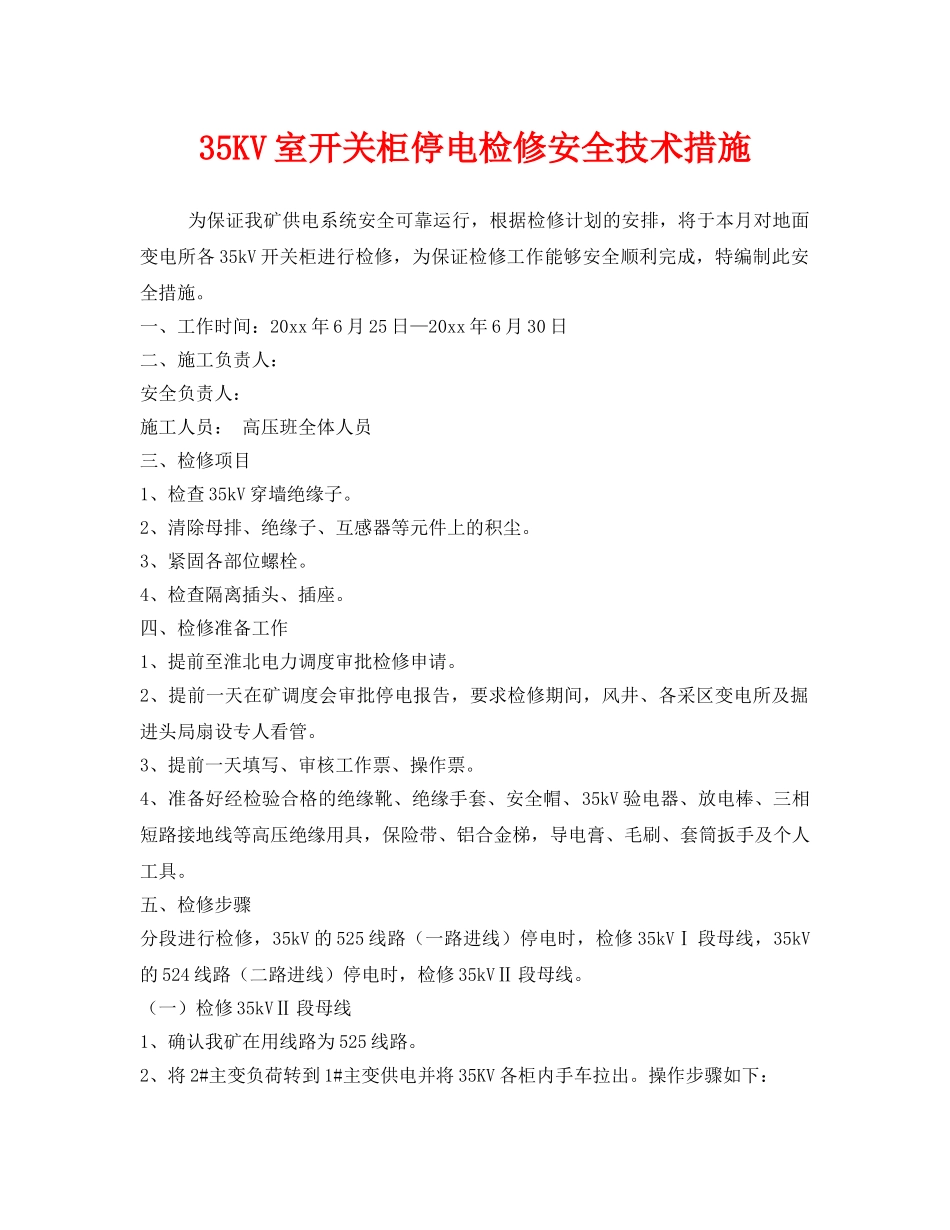

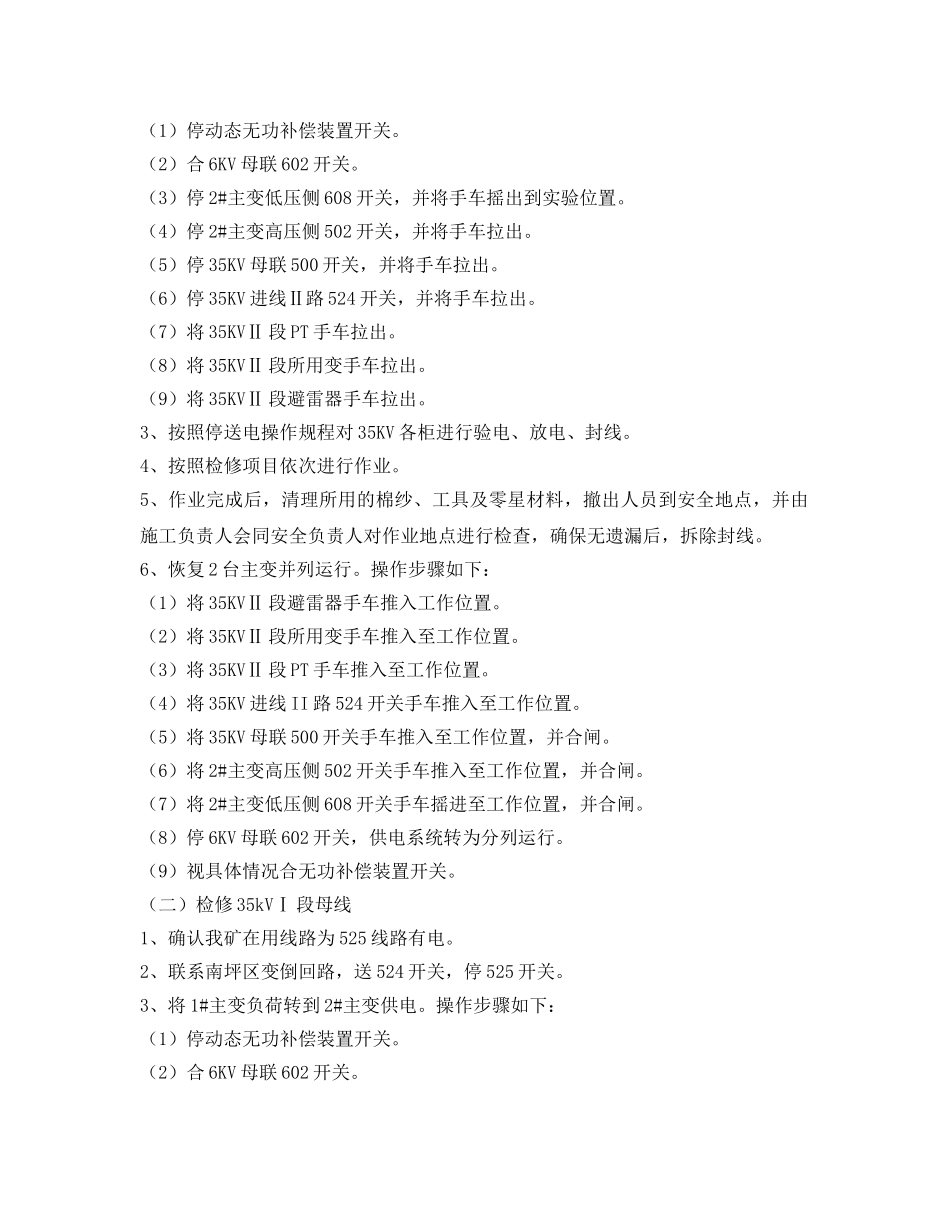

35KV室开关柜停电检修安全技术措施为保证我矿供电系统安全可靠运行，根据检修计划的安排，将于本月对地面变电所各35kV开关柜进行检修，为保证检修工作能够安全顺利完成，特编制此安全措施。一、工作时间：20xx年6月25日—20xx年6月30日二、施工负责人：安全负责人：施工人员：高压班全体人员三、检修项目1、检查35kV穿墙绝缘子。2、清除母排、绝缘子、互感器等元件上的积尘。3、紧固各部位螺栓。4、检查隔离插头、插座。四、检修准备工作1、提前至淮北电力调度审批检修申请。2、提前一天在矿调度会审批停电报告，要求检修期间，风井、各采区变电所及掘进头局扇设专人看管。3、提前一天填写、审核工作票、操作票。4、准备好经检验合格的绝缘靴、绝缘手套、安全帽、35kV验电器、放电棒、三相短路接地线等高压绝缘用具，保险带、铝合金梯，导电膏、毛刷、套筒扳手及个人工具。五、检修步骤分段进行检修，35kV的525线路（一路进线）停电时，检修35kVⅠ段母线，35kV的524线路（二路进线）停电时，检修35kVⅡ段母线。（一）检修35kVⅡ段母线1、确认我矿在用线路为525线路。2、将2#主变负荷转到1#主变供电并将35KV各柜内手车拉出。操作步骤如下：（1）停动态无功补偿装置开关。（2）合6KV母联602开关。（3）停2#主变低压侧608开关，并将手车摇出到实验位置。（4）停2#主变高压侧502开关，并将手车拉出。（5）停35KV母联500开关，并将手车拉出。（6）停35KV进线Ⅱ路524开关，并将手车拉出。（7）将35KVⅡ段PT手车拉出。（8）将35KVⅡ段所用变手车拉出。（9）将35KVⅡ段避雷器手车拉出。3、按照停送电操作规程对35KV各柜进行验电、放电、封线。4、按照检修项目依次进行作业。5、作业完成后，清理所用的棉纱、工具及零星材料，撤出人员到安全地点，并由施工负责人会同安全负责人对作业地点进行检查，确保无遗漏后，拆除封线。6、恢复2台主变并列运行。操作步骤如下：（1）将35KVⅡ段避雷器手车推入工作位置。（2）将35KVⅡ段所用变手车推入至工作位置。（3）将35KVⅡ段PT手车推入至工作位置。（4）将35KV进线II路524开关手车推入至工作位置。（5）将35KV母联500开关手车推入至工作位置，并合闸。（6）将2#主变高压侧502开关手车推入至工作位置，并合闸。（7）将2#主变低压侧608开关手车摇进至工作位置，并合闸。（8）停6KV母联602开关，供电系统转为分列运行。（9）视具体情况合无功补偿装置开关。（二）检修35kVⅠ段母线1、确认我矿在用线路为525线路有电。2、联系南坪区变倒回路，送524开关，停525开关。3、将1#主变负荷转到2#主变供电。操作步骤如下：（1）停动态无功补偿装置开关。（2）合6KV母联602开关。（3）停1#主变低压侧621开关，并将手车摇出到实验位置。（4）停1#主变高压侧501开关，并将手车拉出。（5）停35KV母联500开关，并将手车拉出。（6）将35KV进线I路525开关手车拉出。（7）将35KVⅠ段PT手车拉出；将35KVI段避雷器手车拉出。（8）将35KVⅠ段所用变负荷开关停掉并将手车拉出。4、按照停送电操作规程对35KV各柜进行验电、放电、封线。5、按照检修项目依次进行作业。6、作业完成后，清理所用的棉纱、工具及零星材料，撤出人员到安全地点，并由施工负责人会同安全负责人对作业地点进行检查，确保无遗漏后，拆除封线。7、恢复2台主变并列运行。操作步骤如下：（1）将35KVⅠ段所用变手车推入至工作位置，并将负荷开关合闸。（2）将35KVI段PT手车推入至工作位置；将35KV避雷器手车推入工作位置。（3）将35KV进线I路525开关手车推入至工作位置。（4）将35KV母联500开关手车推入至工作位置，并合闸。（5）将1#主变高压侧501开关手车推入至工作位置，并合闸。（6）将1#主变低压侧621开关手车摇进至工作位置，并合闸。（7）停6KV母联602开关，供电系统转为分列运行。（8）视具体情况合无功补偿装置开关。（三）联系南坪区变倒回路，送525开关，停524开关；恢复525线路供电。六、安全措施1、母联柜、电源柜专人监护并设警戒线、做出明显标志。2、倒电时必须将无功补偿退出，防止出现谐振。3、所有参加施工人员必须头脑清醒，班前不得喝酒，服从施工、安全负责人的指挥，明确分工，责...
