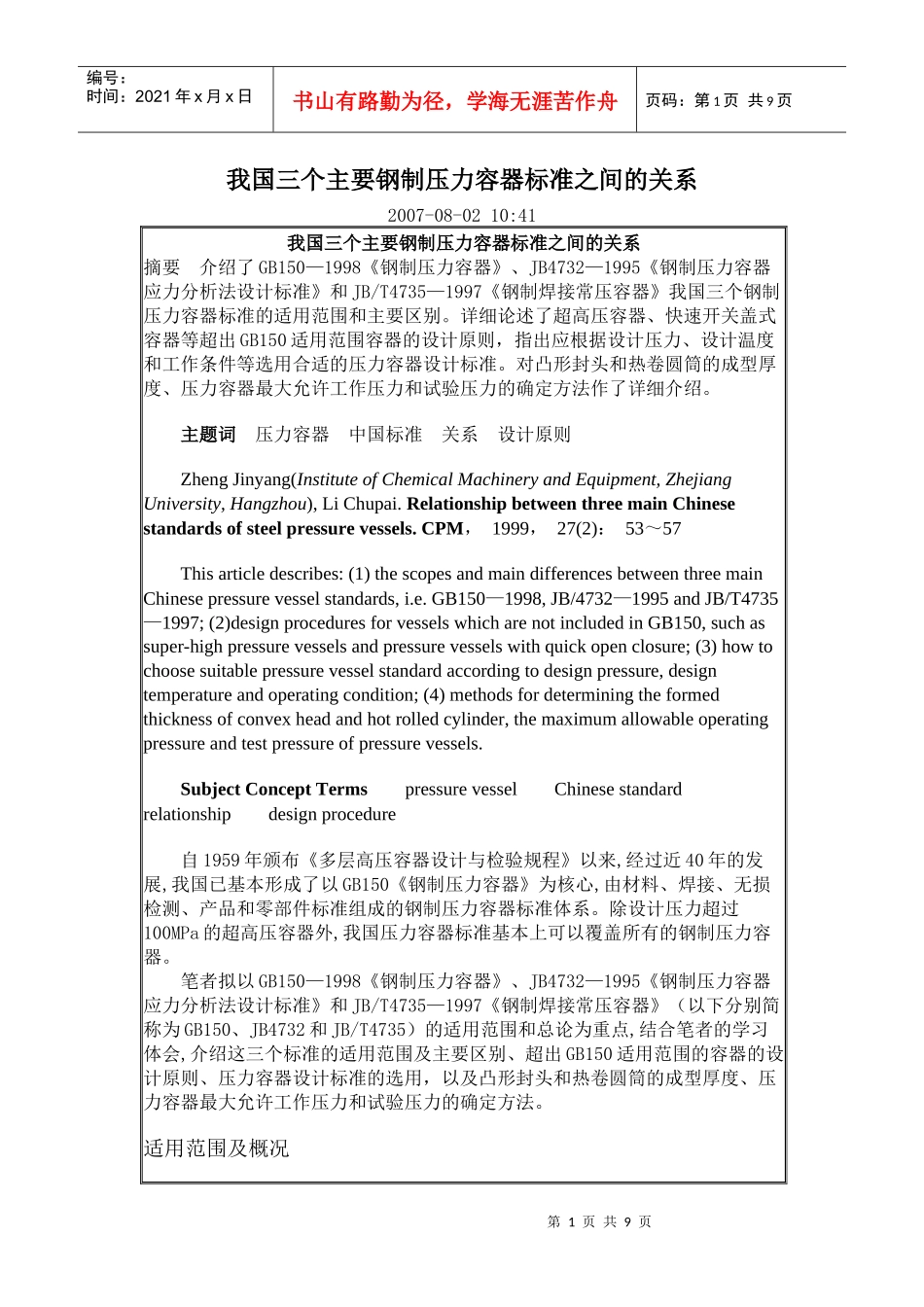

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页我国三个主要钢制压力容器标准之间的关系2007-08-0210:41我国三个主要钢制压力容器标准之间的关系摘要介绍了GB150—1998《钢制压力容器》、JB4732—1995《钢制压力容器应力分析法设计标准》和JB/T4735—1997《钢制焊接常压容器》我国三个钢制压力容器标准的适用范围和主要区别。详细论述了超高压容器、快速开关盖式容器等超出GB150适用范围容器的设计原则，指出应根据设计压力、设计温度和工作条件等选用合适的压力容器设计标准。对凸形封头和热卷圆筒的成型厚度、压力容器最大允许工作压力和试验压力的确定方法作了详细介绍。主题词压力容器中国标准关系设计原则ZhengJinyang(InstituteofChemicalMachineryandEquipment,ZhejiangUniversity,Hangzhou),LiChupai.RelationshipbetweenthreemainChinesestandardsofsteelpressurevessels.CPM，1999，27(2)：53～57Thisarticledescribes:(1)thescopesandmaindifferencesbetweenthreemainChinesepressurevesselstandards,i.e.GB150—1998,JB/4732—1995andJB/T4735—1997;(2)designproceduresforvesselswhicharenotincludedinGB150,suchassuper-highpressurevesselsandpressurevesselswithquickopenclosure;(3)howtochoosesuitablepressurevesselstandardaccordingtodesignpressure,designtemperatureandoperatingcondition;(4)methodsfordeterminingtheformedthicknessofconvexheadandhotrolledcylinder,themaximumallowableoperatingpressureandtestpressureofpressurevessels.SubjectConceptTermspressurevesselChinesestandardrelationshipdesignprocedure自1959年颁布《多层高压容器设计与检验规程》以来,经过近40年的发展,我国已基本形成了以GB150《钢制压力容器》为核心,由材料、焊接、无损检测、产品和零部件标准组成的钢制压力容器标准体系。除设计压力超过100MPa的超高压容器外,我国压力容器标准基本上可以覆盖所有的钢制压力容器。笔者拟以GB150—1998《钢制压力容器》、JB4732—1995《钢制压力容器应力分析法设计标准》和JB/T4735—1997《钢制焊接常压容器》（以下分别简称为GB150、JB4732和JB/T4735）的适用范围和总论为重点,结合笔者的学习体会,介绍这三个标准的适用范围及主要区别、超出GB150适用范围的容器的设计原则、压力容器设计标准的选用，以及凸形封头和热卷圆筒的成型厚度、压力容器最大允许工作压力和试验压力的确定方法。适用范围及概况第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页为便于对比分析,表1列出了GB150、JB4732和JB/T4735的适用范围和主要区别［1，2］。GB150和JB/T4735属于按规则设计规范,都采用第一强度理论和弹性失效设计准则,将最大主应力限制在材料许用应力以内。对于局部结构不连续处的局部应力,则是通过JB4732中的有关规定和思想,确定元件结构的某些相关尺寸范围,或引入各种系数来限制的，如锥壳与圆筒连接处的设计要求；在椭圆形封头和碟形封头厚度计算式中引入的形状系数K和M，以及无折边锥形封头的半顶角不得超过30°等。设计实践表明，按规则设计的绝大多数压力容器是安全可靠的,因而在世界各国得到广泛应用。但是,随着生产的发展和科学技术的进步,压力容器向大型化和高参数化发展,出现了许多使用条件相当苛刻的压力容器,如需要疲劳分析的压力容器和大型热壁容器等。这些容器无法按规则设计标准进行设计,促使了分析设计规范的出现。JB4732是应力分析法设计标准,需要采用应力数值计算法、实验应力分析法或解析法对容器进行详细的应力分析,并根据应力对容器失效所构成的危害程度,将应力进行分类,对各类应力用不同的限制值进行控制。由于对容器进行了详细的应力分析,且对材料、制造、检验和验收等提出了更高的要求,因而JB4732采用了比GB150小的安全系数。表1GB150、JB4732和JB/T4735的适用范围和主要区别项目GB150JB4732JB/T4735设计压力0.1MPa≤pd≤35MPa，真空度不低于0.02MPa0.1MPa≤pd＜100MPa，真空度不低于0.02MPa-0.02MPa＜pd＜0.1MPa设计温度按...
