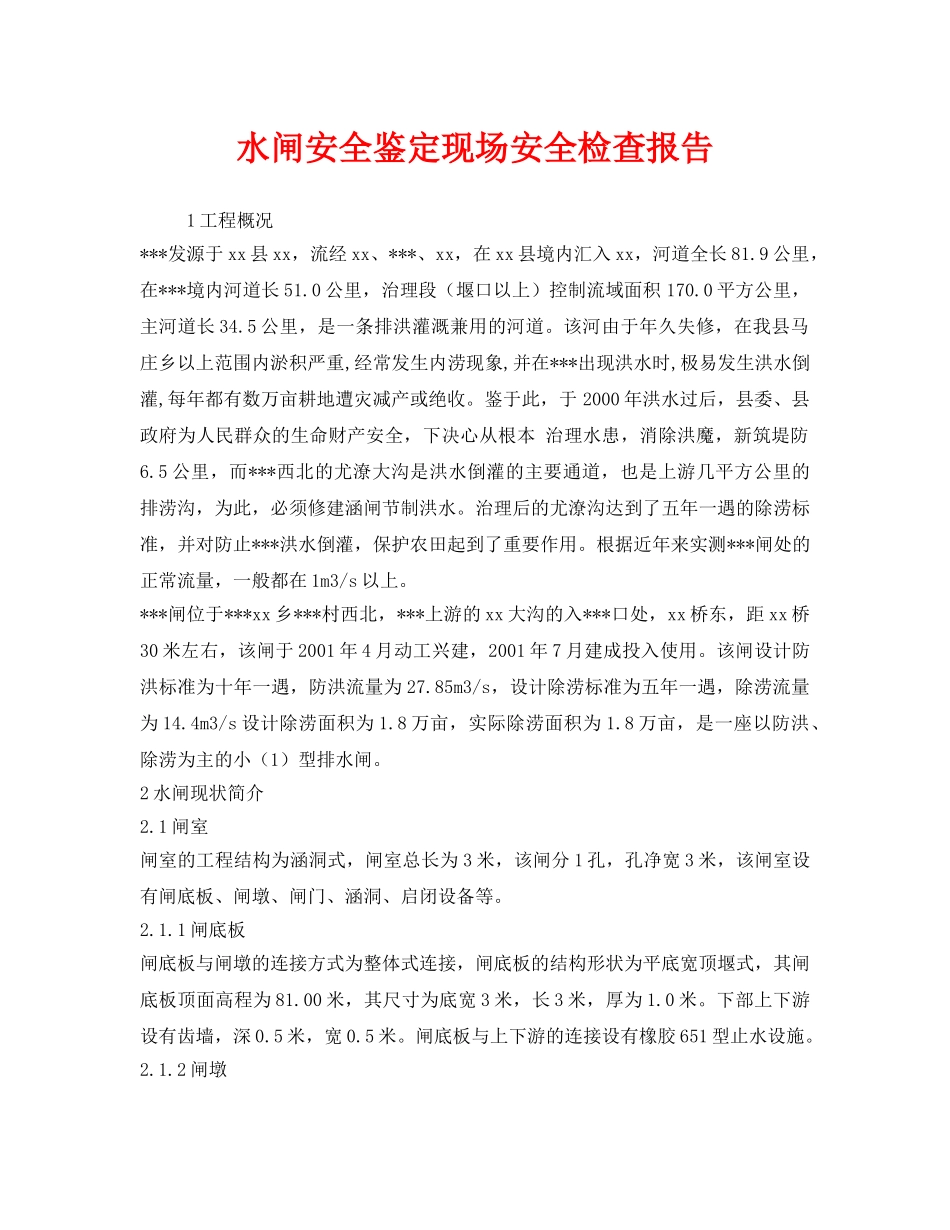

水闸安全鉴定现场安全检查报告1工程概况***发源于xx县xx，流经xx、***、xx，在xx县境内汇入xx，河道全长81.9公里，在***境内河道长51.0公里，治理段（堰口以上）控制流域面积170.0平方公里，主河道长34.5公里，是一条排洪灌溉兼用的河道。该河由于年久失修，在我县马庄乡以上范围内淤积严重,经常发生内涝现象,并在***出现洪水时,极易发生洪水倒灌,每年都有数万亩耕地遭灾减产或绝收。鉴于此，于2000年洪水过后，县委、县政府为人民群众的生命财产安全，下决心从根本治理水患，消除洪魔，新筑堤防6.5公里，而***西北的尤潦大沟是洪水倒灌的主要通道，也是上游几平方公里的排涝沟，为此，必须修建涵闸节制洪水。治理后的尤潦沟达到了五年一遇的除涝标准，并对防止***洪水倒灌，保护农田起到了重要作用。根据近年来实测***闸处的正常流量，一般都在1m3/s以上。***闸位于***xx乡***村西北，***上游的xx大沟的入***口处，xx桥东，距xx桥30米左右，该闸于2001年4月动工兴建，2001年7月建成投入使用。该闸设计防洪标准为十年一遇，防洪流量为27.85m3/s，设计除涝标准为五年一遇，除涝流量为14.4m3/s设计除涝面积为1.8万亩，实际除涝面积为1.8万亩，是一座以防洪、除涝为主的小（1）型排水闸。2水闸现状简介2.1闸室闸室的工程结构为涵洞式，闸室总长为3米，该闸分1孔，孔净宽3米，该闸室设有闸底板、闸墩、闸门、涵洞、启闭设备等。2.1.1闸底板闸底板与闸墩的连接方式为整体式连接，闸底板的结构形状为平底宽顶堰式，其闸底板顶面高程为81.00米，其尺寸为底宽3米，长3米，厚为1.0米。下部上下游设有齿墙，深0.5米，宽0.5米。闸底板与上下游的连接设有橡胶651型止水设施。2.1.2闸墩闸墩2个，闸墩的85.00高程以下采用现浇砼结构，墩宽0.80米；85.00高程以上至启闭机梁底为浆砌石结构，墩宽0.60米。2.1.3闸门该闸门采用平板铸铁闸门。其尺寸为高3.0米、宽3米,厚0.1米。门槽尺寸深0.2米，宽为0.15米。2.1.4工作桥工作桥设在闸室顶部上、下游两侧，宽2.5米，长4.2米。2.1.5涵洞涵洞为过堤平板型涵洞，洞长13.5米，洞高3米，洞身与洞底均用浆砌石砌筑，洞顶为预制钢筋砼平板型结构。2.1.6启闭设备启闭机设备共1台,为12T双侧手摇式启闭机。2.2上游连接段2.2.1翼墙上游翼墙从涵洞边墩以45°角以直墙的方式向上游两侧延伸4.71后以扭曲面与河岸连接，扭曲面长6.0米，上游翼墙上端压顶高程85.00米，翼墙、护坡基础底高程81.00米，翼墙为重力式直墙，压顶宽度为0.4米，底宽为2.4米，边坡1：0.4。上游翼墙两侧长度共计9.4米。2.2.2护底上游护底采用浆砌石护底，护底长为10.12米，厚度为0.3米，宽度为3米。护底下设截水墙两道，深0.5米，宽0.5米。2.2.3上游护坡上游两侧护坡采用的是1：1.5的扭曲面浆砌石护坡，长6米，两侧护坡长度共计为12米，其上与河道边坡平顺连接。2.3下游连接段2.3.1翼墙下游翼墙采用重力式直墙，为浆砌石结构，与下游扭曲面护坡连接。下游翼墙压顶高程为85.00米渐变为84.00米，翼墙压顶宽度为0.4米，底宽为2.2米。下游翼墙长8.5米，两侧翼墙长度共计17米。2.3.2消力池消力池与闸底板用1：3的斜坡段连接，斜坡段长3米，消力池底面高程为80.00米，长5米，深0.8米，消力池底厚度为0.5米，在消力池的下部设置排水孔，并在孔下铺设有反滤层，排水孔间距为1米，孔径为0.05米，呈梅花形布置。消力池的下游端设齿墙一道，深0.5米，宽0.5米。2.3.3海漫、防冲槽海漫长7.5米，宽3米，采用浆砌石铺设，厚度为0.4米，下铺设有碎石粗砂垫层0.1米，海漫末端护坦9米与下游斜坡段、防冲槽平顺连接。下游防冲槽长为3米，底宽为1.5米，深为1.0米，槽内底层碎石厚度为0.15米，上抛块石。2.3.4下游护坡两侧翼墙下游采用的是1：1.5的扭曲面浆砌石护坡，护坡长度为16.5米，护坡底宽3.0米，厚0.4米，护坡顶高程84.00米，护底上面高程为80.80米，其下游与河槽边坡相连。3水闸变形和渗流观测水闸无沉陷、位移和渗流观测设施。4现场检查的组织和内容为取得***闸现场检查的第一手资料，20xx年9月，由平顶山市水利局组织，主要有平顶山市水利局、平顶山市水利勘测设计院、***水利局、***沙河管理段、******管理所...
