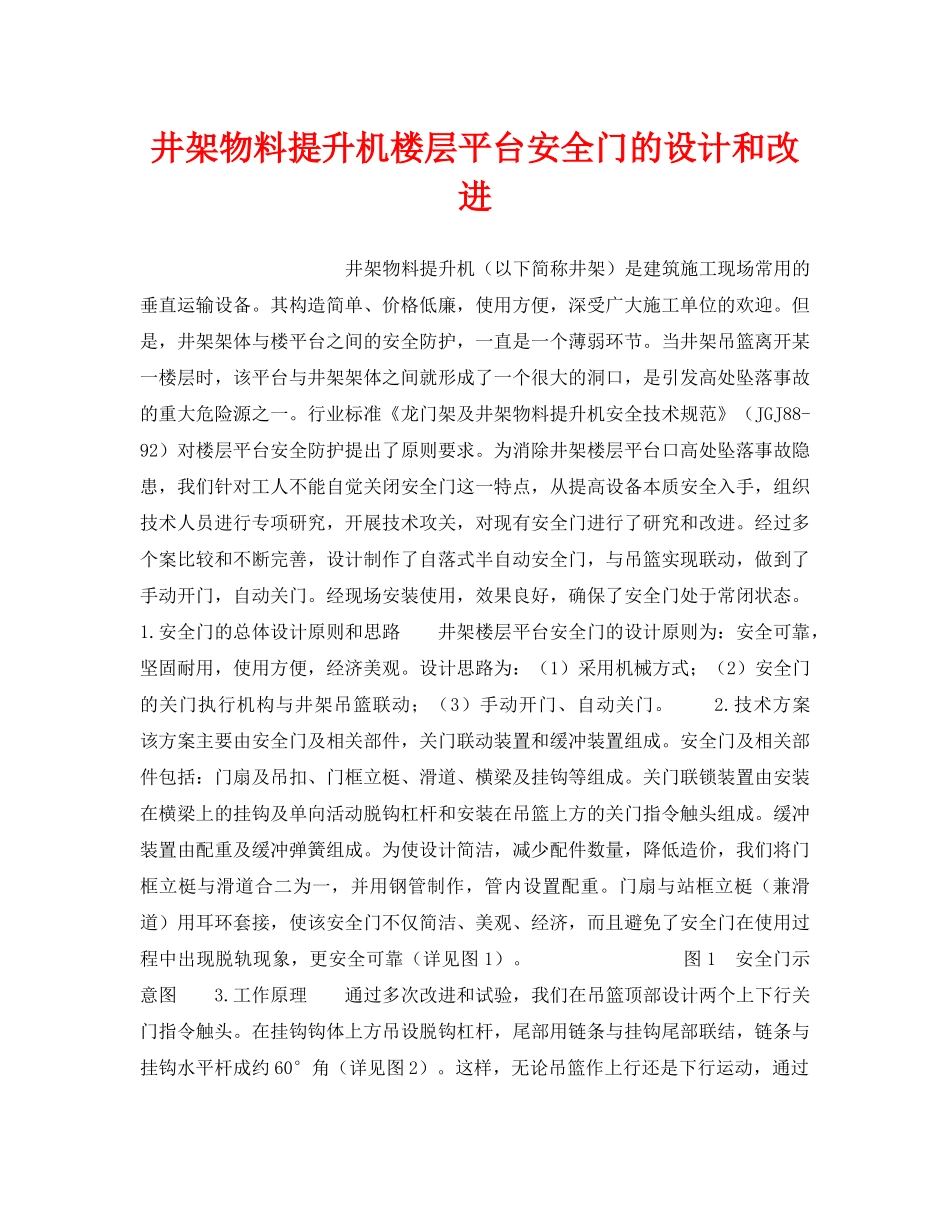

井架物料提升机楼层平台安全门的设计和改进井架物料提升机（以下简称井架）是建筑施工现场常用的垂直运输设备。其构造简单、价格低廉，使用方便，深受广大施工单位的欢迎。但是，井架架体与楼平台之间的安全防护，一直是一个薄弱环节。当井架吊篮离开某一楼层时，该平台与井架架体之间就形成了一个很大的洞口，是引发高处坠落事故的重大危险源之一。行业标准《龙门架及井架物料提升机安全技术规范》（JGJ88-92）对楼层平台安全防护提出了原则要求。为消除井架楼层平台口高处坠落事故隐患，我们针对工人不能自觉关闭安全门这一特点，从提高设备本质安全入手，组织技术人员进行专项研究，开展技术攻关，对现有安全门进行了研究和改进。经过多个案比较和不断完善，设计制作了自落式半自动安全门，与吊篮实现联动，做到了手动开门，自动关门。经现场安装使用，效果良好，确保了安全门处于常闭状态。1.安全门的总体设计原则和思路井架楼层平台安全门的设计原则为：安全可靠，坚固耐用，使用方便，经济美观。设计思路为：（1）采用机械方式；（2）安全门的关门执行机构与井架吊篮联动；（3）手动开门、自动关门。2.技术方案该方案主要由安全门及相关部件，关门联动装置和缓冲装置组成。安全门及相关部件包括：门扇及吊扣、门框立梃、滑道、横梁及挂钩等组成。关门联锁装置由安装在横梁上的挂钩及单向活动脱钩杠杆和安装在吊篮上方的关门指令触头组成。缓冲装置由配重及缓冲弹簧组成。为使设计简洁，减少配件数量，降低造价，我们将门框立梃与滑道合二为一，并用钢管制作，管内设置配重。门扇与站框立梃（兼滑道）用耳环套接，使该安全门不仅简洁、美观、经济，而且避免了安全门在使用过程中出现脱轨现象，更安全可靠（详见图1）。图1安全门示意图3.工作原理通过多次改进和试验，我们在吊篮顶部设计两个上下行关门指令触头。在挂钩钩体上方吊设脱钩杠杆，尾部用链条与挂钩尾部联结，链条与挂钩水平杆成约60°角（详见图2）。这样，无论吊篮作上行还是下行运动，通过两个关门指令触头对脱钩杠杆的作用，使杠杆作顺时针或逆时针转动，带动尾部的链条作上下摆动，均可牵动挂钩尾部作逆时针运动，使安全门脱钩下落。如吊篮到达某一楼层平台时，工人将门扇①向上推移，使门扇上的吊扣⑧撞击挂钩⑦，令挂钩作逆时针转动，当挂钩钩头进入门扇吊扣时，挂钩在自重作用下顺时针转动复位，将门扇钩牢，实现手动开门。此时，即可进行装卸作业。作业完成后，井架吊篮下行，安装在吊篮顶部的关门指令触头触及挂钩前端的单向活动脱钩杠杆，迫使挂钩做逆时针运动，门扇在自重作用下脱钩下落，实现自动关门。下落过程中，由于配重③的作用，使门扇下落速度得到控制。当门扇缓缓下落到接近楼层平台时，在缓冲弹簧④的作用下，大部分冲击能被吸收，从而避免因撞击出现过大的噪声和门扇的损伤，提高了门的使用寿命，反之亦然。从而实现了井架吊篮上行和下行两种工况条件下均能及时关闭楼层平台安全门，解决了井架楼平台口安全防护问题。关于缓冲弹簧易受损坏的问题，将缓冲弹簧的安装位置改在门框立梃（兼滑道）钢管内，当安全门下落到预定位置时配重与缓冲弹簧接触，从而使门扇不再受到冲击作用，缓冲弹簧使用寿命得到提高。图2安全门联动装置通过实际应用，楼层平台井架口安全门的设计精巧，安全可靠，性能优越，经济实用。由专业厂家生产和安装调试，制作精细，坚固耐用，美观大方，轻巧灵活，使用极为方便。经我市建筑主管部门的推广应用，收到了很好的效果。（张建忠王志刚王振玉）
