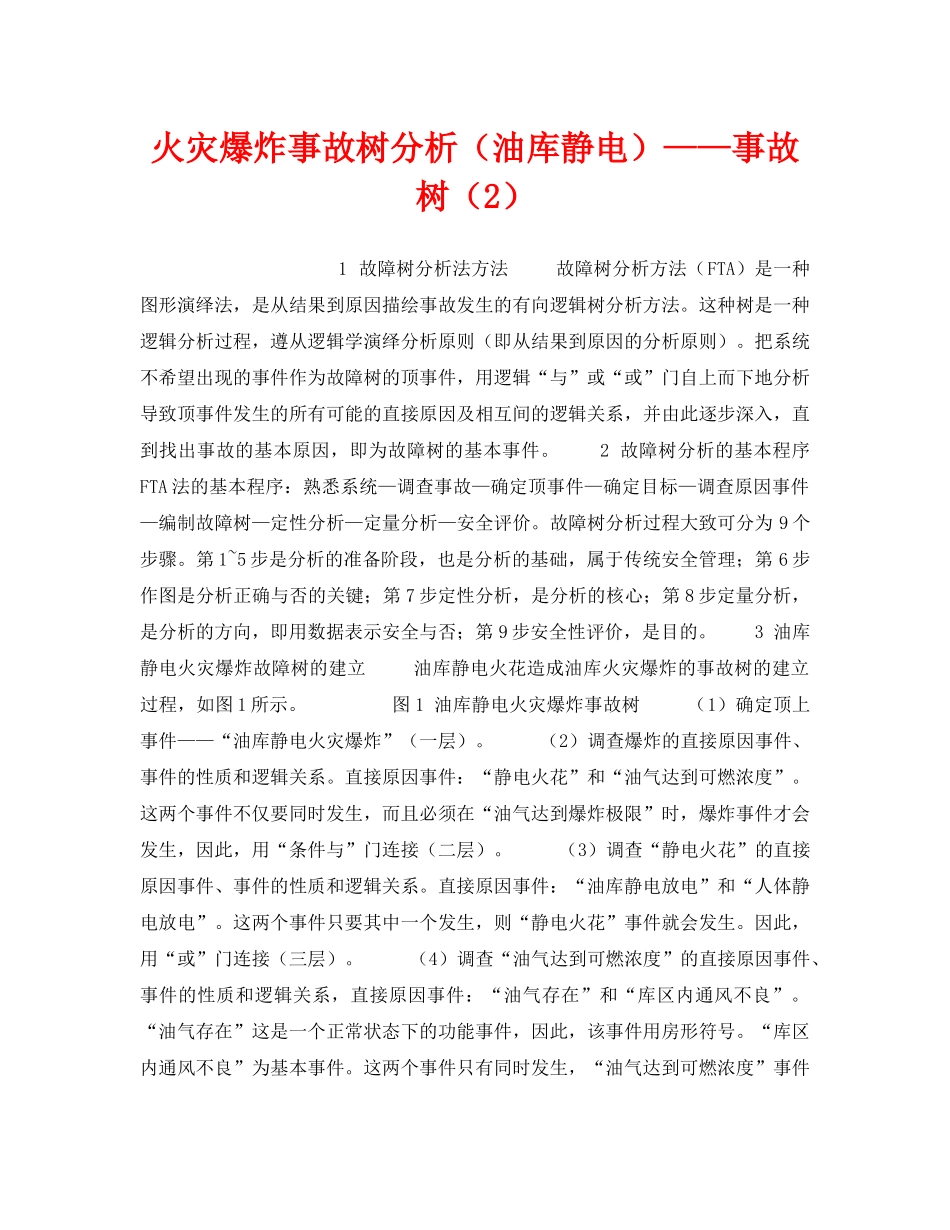

火灾爆炸事故树分析（油库静电）——事故树（2）1故障树分析法方法故障树分析方法（FTA）是一种图形演绎法，是从结果到原因描绘事故发生的有向逻辑树分析方法
这种树是一种逻辑分析过程，遵从逻辑学演绎分析原则（即从结果到原因的分析原则）
把系统不希望出现的事件作为故障树的顶事件，用逻辑“与”或“或”门自上而下地分析导致顶事件发生的所有可能的直接原因及相互间的逻辑关系，并由此逐步深入，直到找出事故的基本原因，即为故障树的基本事件
2故障树分析的基本程序FTA法的基本程序：熟悉系统—调查事故—确定顶事件—确定目标—调查原因事件—编制故障树—定性分析—定量分析—安全评价
故障树分析过程大致可分为9个步骤
第1~5步是分析的准备阶段，也是分析的基础，属于传统安全管理；第6步作图是分析正确与否的关键；第7步定性分析，是分析的核心；第8步定量分析，是分析的方向，即用数据表示安全与否；第9步安全性评价，是目的
3油库静电火灾爆炸故障树的建立油库静电火花造成油库火灾爆炸的事故树的建立过程，如图1所示
图1油库静电火灾爆炸事故树（1）确定顶上事件——“油库静电火灾爆炸”（一层）
（2）调查爆炸的直接原因事件、事件的性质和逻辑关系
直接原因事件：“静电火花”和“油气达到可燃浓度”
这两个事件不仅要同时发生，而且必须在“油气达到爆炸极限”时，爆炸事件才会发生，因此，用“条件与”门连接（二层）
（3）调查“静电火花”的直接原因事件、事件的性质和逻辑关系
直接原因事件：“油库静电放电”和“人体静电放电”
这两个事件只要其中一个发生，则“静电火花”事件就会发生
因此，用“或”门连接（三层）
（4）调查“油气达到可燃浓度”的直接原因事件、事件的性质和逻辑关系，直接原因事件：“油气存在”和“库区内通风不良”
“油气存在”这是一个正常状态下的功能事件，因此，该事件用房形符号
“库区内通风不良”为基本事件
