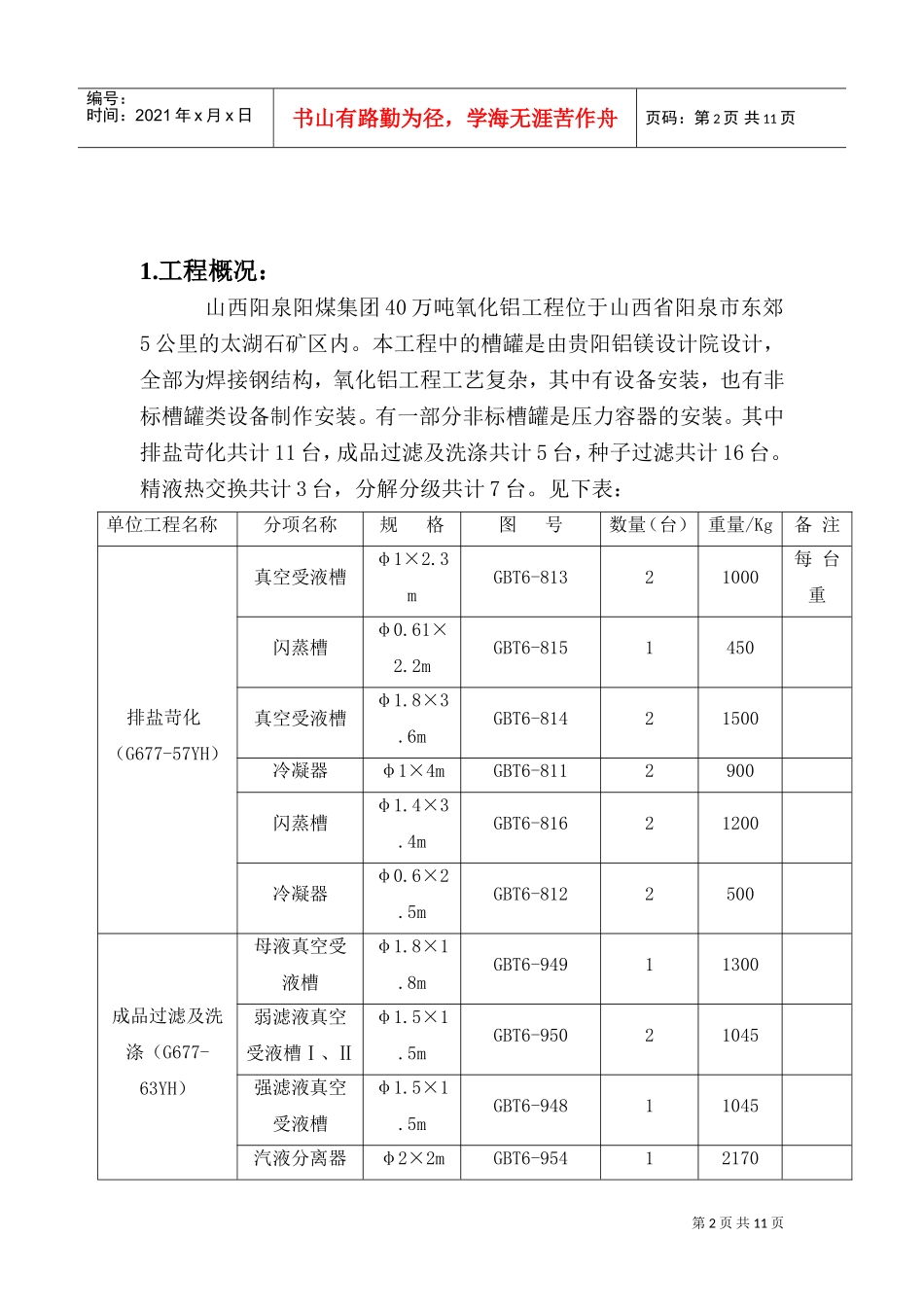

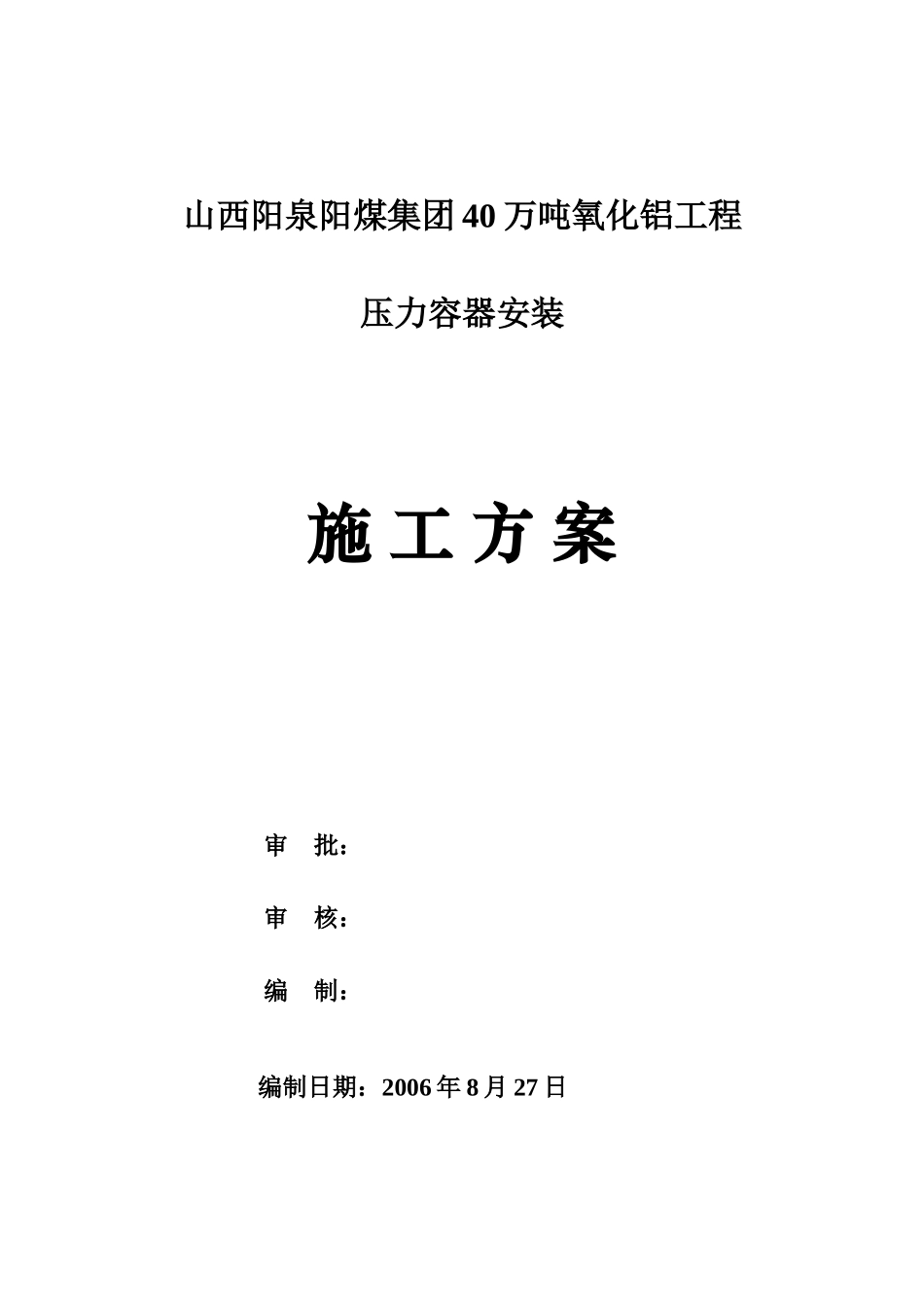

山西阳泉阳煤集团40万吨氧化铝工程压力容器安装施工方案审批：审核：编制：编制日期：2006年8月27日第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1.工程概况：山西阳泉阳煤集团40万吨氧化铝工程位于山西省阳泉市东郊5公里的太湖石矿区内。本工程中的槽罐是由贵阳铝镁设计院设计，全部为焊接钢结构，氧化铝工程工艺复杂，其中有设备安装，也有非标槽罐类设备制作安装。有一部分非标槽罐是压力容器的安装。其中排盐苛化共计11台，成品过滤及洗涤共计5台，种子过滤共计16台。精液热交换共计3台，分解分级共计7台。见下表：单位工程名称分项名称规格图号数量（台）重量/Kg备注排盐苛化（G677-57YH）真空受液槽φ1×2.3mGBT6-81321000每台重闪蒸槽φ0.61×2.2mGBT6-8151450真空受液槽φ1.8×3.6mGBT6-81421500冷凝器φ1×4mGBT6-8112900闪蒸槽φ1.4×3.4mGBT6-81621200冷凝器φ0.6×2.5mGBT6-8122500成品过滤及洗涤（G677-63YH）母液真空受液槽φ1.8×1.8mGBT6-94911300弱滤液真空受液槽Ⅰ、Ⅱφ1.5×1.5mGBT6-95021045强滤液真空受液槽φ1.5×1.5mGBT6-94811045汽液分离器φ2×2mGBT6-95412170第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页种子过滤（G677-50YH）真空受液槽Ⅰ、Ⅱ、Ⅲ、Ⅳ型个2台φ2×3.1mGBT6-817、818、819、82083500汽液分离汽器φ1.5×3mGBT6-82142300空气储罐φ1mGBT6-8214650精液热交换（G677-48YH）管道过滤器DN300GBT6-78331000分解分级（G677-49YH）管道过滤器φ0.61×1.55mGBT6-9076398冷凝水罐φ1.5×2.1mGBT6-71111040以上压力容器设备，精液热交换和分解分级压力容器均为露天布置，安装条件较好，精液热交换3台管道过滤器直接用16吨汽车吊吊装就位。分解分级1台冷凝水罐用16吨汽车吊吊装就位，槽顶6台管道过滤器用QTZ—160F塔吊吊装就位。排盐苛化、成品过滤、种子过滤压力容器的特点是设备均安装在车间而且标高较高的基础上，设备间间距较小，难以直接用汽车吊吊装就位。由于施工工期短，难度大，为了能按时按质完成工程任务，故在施工当中需要合理安排施工人员、机械设备，统筹施工。本方案是种子过滤压力容器设备的安装方案，排盐苛化及成品过滤压力容器设备的安装也可参照此方案施工。2.施工部署2.1质量目标分部工程：合格率100%，优良率80%。分项工程：合格率100%，优良率80%。2.2质量控制点a.所有压力容器设备安装中心点及上法兰顶面的不平度。b.各个槽罐的安装铅垂度。第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页c.设备吊装的可靠性。2.3施工依据a.《分项工程施工图纸》b.《机械设备安装工程施工验收规范》GB501231-98c.《轻金属冶炼机械设备安装及验收规范》YSJ412-92d．《起重设备安装工程施工及验收规范》JBJ31-96e.GB150－89《钢制压力容器》f．《钢结构工程施工及验收规范》2.4施工准备a.配备有关的施工规范及标准图籍等技术资料。b.组织现场技术人员和职工认真学习图纸和技术资料，熟悉和掌握图纸内容、技术标准和规范及操作规程，使有关人员对本工程的质量要求有高度的重视；c.参加设计交底和图纸会审，了解设计意图，掌握施工要点；3、设备基础验收基础强度满足安装要求后，与监理单位一同进行所有压力容器基础的验收工作。基础尺寸和位置允许偏差应达到下列要求：序号项目允许偏差（mm）1坐标位置（纵、横轴线）±202平面水平度53垂直度54预埋地脚螺栓孔中心位置±105预埋地脚螺栓孔深度+206预埋地脚螺栓孔孔壁铅垂度104.压力容器设备安装工艺：4.1施工工艺流程基础、设备验收→压力容器吊装找正→预埋螺栓二次灌浆→压力容器配件安装→配管→试车验收4.2吊装方法由于以上压力容器设备重量不是很重，因此在制作车间制作好后，用汽车运到安装基础较近的位置。安装时应尽量避免和土建专业交叉作业。根据根据现场实际安装条件和土建沟通,种子过滤18.090平面上、轴线交3—4号线和8号线交A-B轴线的砖墙预留，成品过滤14.000平面上、A轴县线交5—6号线砖墙预留。排盐苛化13.360及19.860平面上A轴线交3—4号线砖墙预留...
