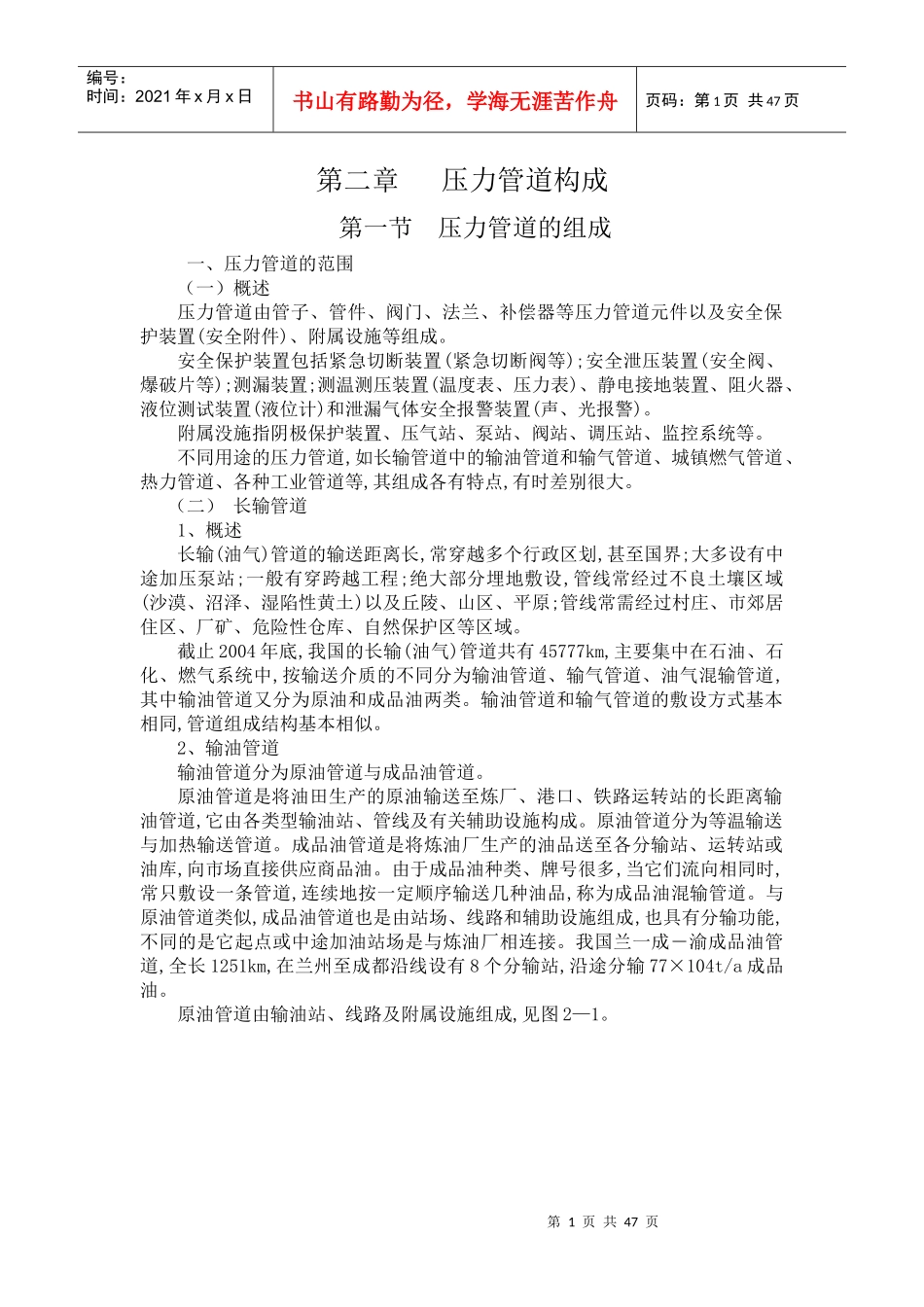

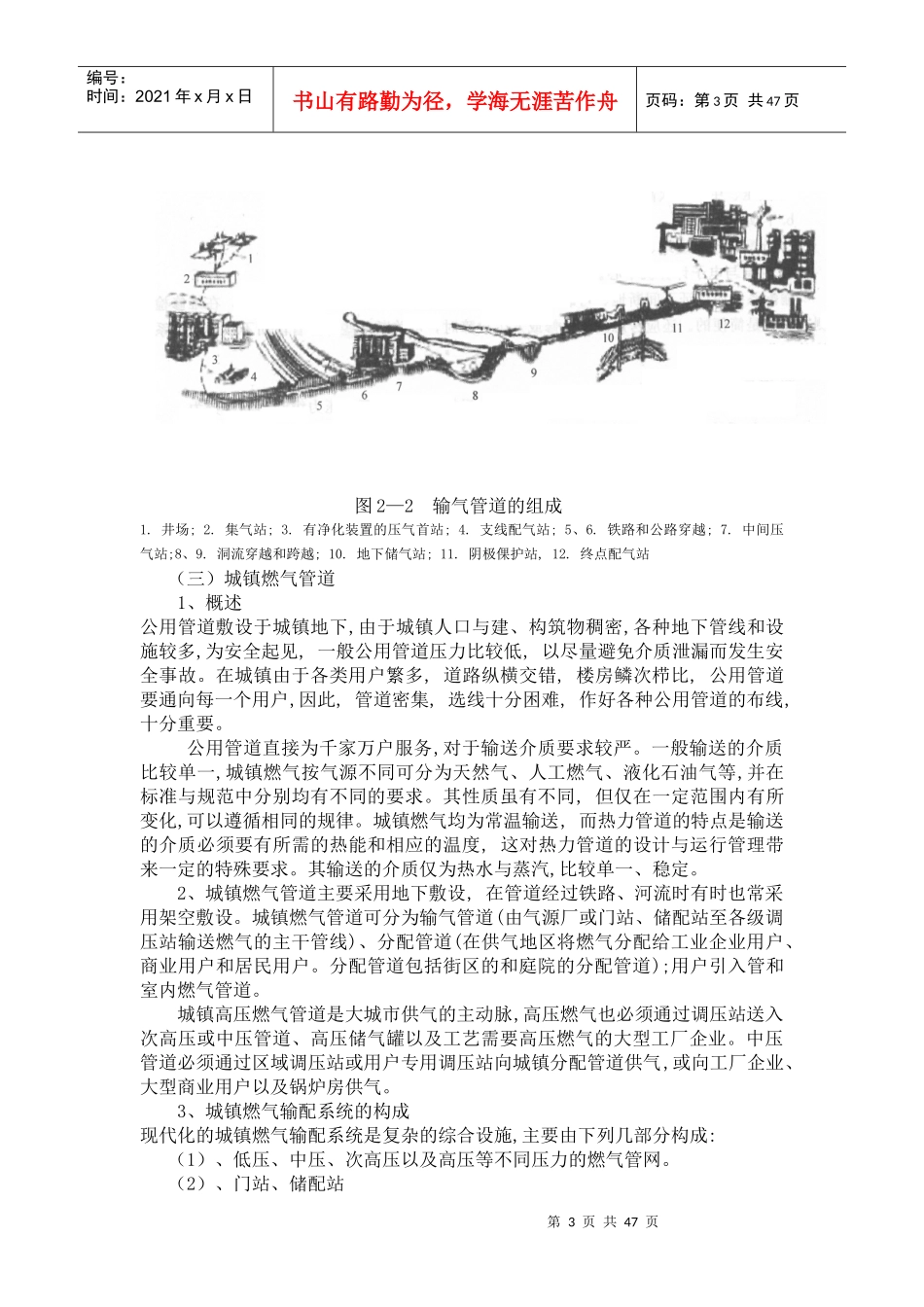

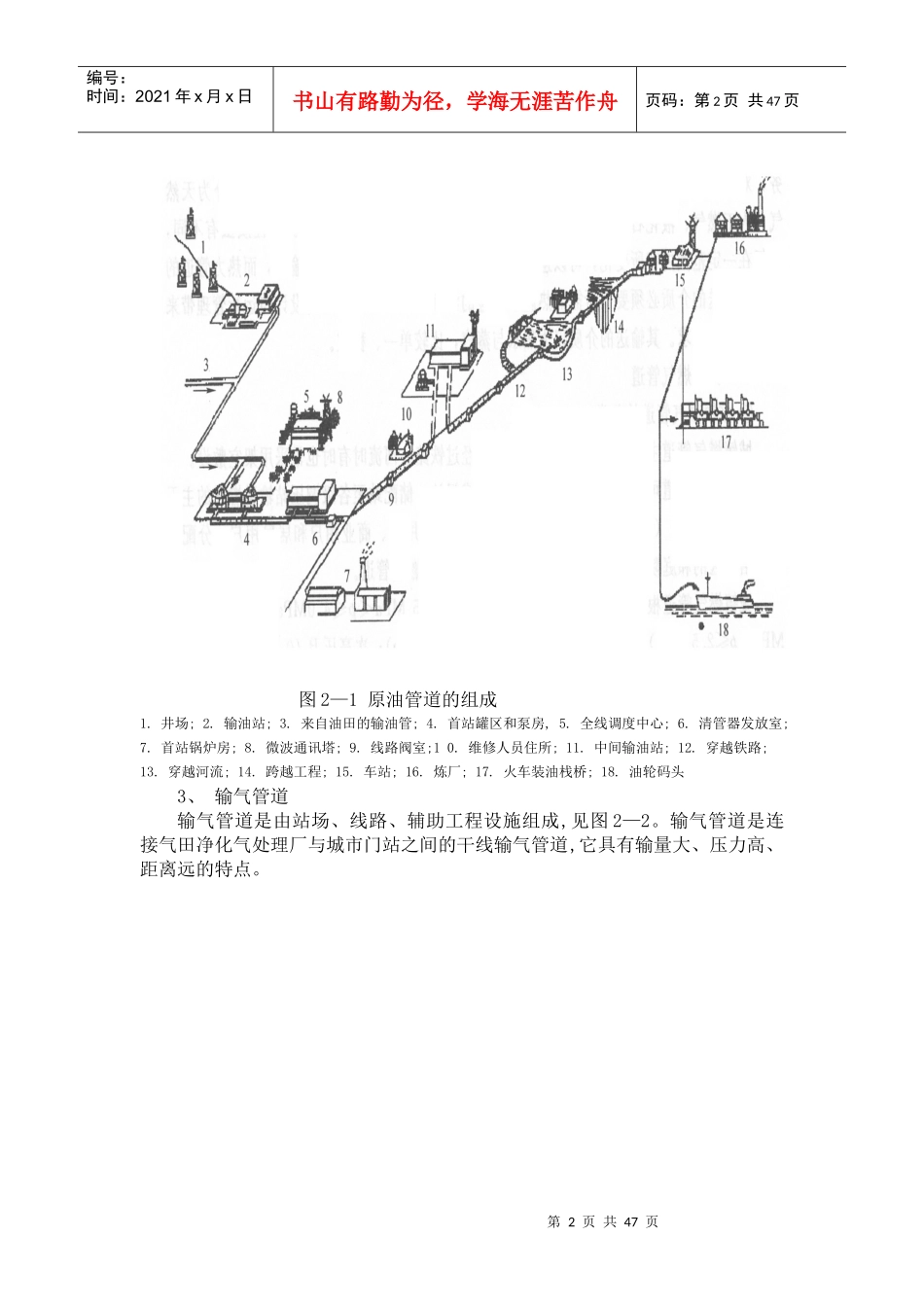

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页第二章压力管道构成第一节压力管道的组成一、压力管道的范围（一）概述压力管道由管子、管件、阀门、法兰、补偿器等压力管道元件以及安全保护装置(安全附件)、附属设施等组成。安全保护装置包括紧急切断装置(紧急切断阀等);安全泄压装置(安全阀、爆破片等);测漏装置;测温测压装置(温度表、压力表)、静电接地装置、阻火器、液位测试装置(液位计)和泄漏气体安全报警装置(声、光报警)。附属没施指阴极保护装置、压气站、泵站、阀站、调压站、监控系统等。不同用途的压力管道,如长输管道中的输油管道和输气管道、城镇燃气管道、热力管道、各种工业管道等,其组成各有特点,有时差别很大。（二）长输管道1、概述长输(油气)管道的输送距离长,常穿越多个行政区划,甚至国界;大多设有中途加压泵站;一般有穿跨越工程;绝大部分埋地敷设,管线常经过不良土壤区域(沙漠、沼泽、湿陷性黄土)以及丘陵、山区、平原;管线常需经过村庄、市郊居住区、厂矿、危险性仓库、自然保护区等区域。截止2004年底,我国的长输(油气)管道共有45777km,主要集中在石油、石化、燃气系统中,按输送介质的不同分为输油管道、输气管道、油气混输管道,其中输油管道又分为原油和成品油两类。输油管道和输气管道的敷设方式基本相同,管道组成结构基本相似。2、输油管道输油管道分为原油管道与成品油管道。原油管道是将油田生产的原油输送至炼厂、港口、铁路运转站的长距离输油管道,它由各类型输油站、管线及有关辅助设施构成。原油管道分为等温输送与加热输送管道。成品油管道是将炼油厂生产的油品送至各分输站、运转站或油库,向市场直接供应商品油。由于成品油种类、牌号很多,当它们流向相同时,常只敷设一条管道,连续地按一定顺序输送几种油品,称为成品油混输管道。与原油管道类似,成品油管道也是由站场、线路和辅助设施组成,也具有分输功能,不同的是它起点或中途加油站场是与炼油厂相连接。我国兰一成―渝成品油管道,全长1251km,在兰州至成都沿线设有8个分输站,沿途分输77×104t/a成品油。原油管道由输油站、线路及附属设施组成,见图2—1。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页图2—1原油管道的组成1.井场;2.输油站;3.来自油田的输油管;4.首站罐区和泵房,5.全线调度中心;6.清管器发放室;7.首站锅炉房;8.微波通讯塔;9.线路阀室;10.维修人员住所;11.中间输油站;12.穿越铁路;13.穿越河流;14.跨越工程;15.车站;16.炼厂;17.火车装油栈桥;18.油轮码头3、输气管道输气管道是由站场、线路、辅助工程设施组成,见图2—2。输气管道是连接气田净化气处理厂与城市门站之间的干线输气管道,它具有输量大、压力高、距离远的特点。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页图2—2输气管道的组成1.井场;2.集气站;3.有净化装置的压气首站;4.支线配气站;5、6.铁路和公路穿越;7.中间压气站;8、9.洞流穿越和跨越;10.地下储气站;11.阴极倮护站,12.终点配气站（三）城镇燃气管道1、概述公用管道敷设于城镇地下,由于城镇人口与建、构筑物稠密,各种地下管线和设施较多,为安全起见,一般公用管道压力比较低,以尽量避免介质泄漏而发生安全事故。在城镇由于各类用户繁多,道路纵横交错,楼房鳞次栉比,公用管道要通向每一个用户,因此,管道密集,选线十分困难,作好各种公用管道的布线,十分重要。公用管道直接为千家万户服务,对于输送介质要求较严。一般输送的介质比较单一,城镇燃气按气源不同可分为天然气、人工燃气、液化石油气等,并在标准与规范中分别均有不同的要求。其性质虽有不同,但仅在一定范围内有所变化,可以遵循相同的规律。城镇燃气均为常温输送,而热力管道的特点是输送的介质必须要有所需的热能和相应的温度,这对热力管道的设计与运行管理带来一定的特殊要求。其输送的介质仅为热水与蒸汽,比较单一、稳定。2、城镇燃气管道主要采用地下敷设,在管道经过铁路、河流时有时也常采用架空敷设。城镇燃气管道可分为输气管道(由气源厂或门站、储配站至...
