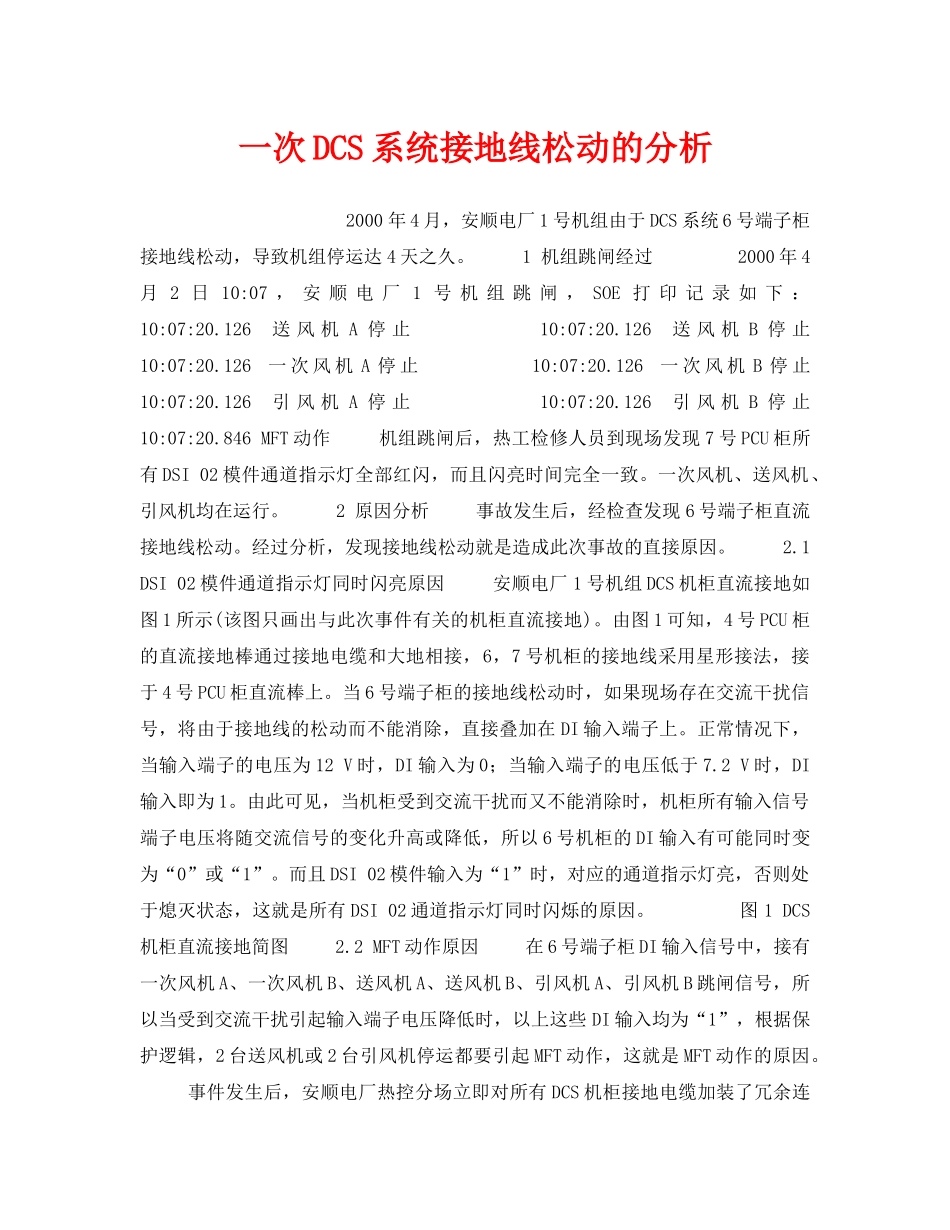

一次DCS系统接地线松动的分析2000年4月，安顺电厂1号机组由于DCS系统6号端子柜接地线松动，导致机组停运达4天之久
1机组跳闸经过2000年4月2日10:07，安顺电厂1号机组跳闸，SOE打印记录如下：10:07:20
126送风机A停止10:07:20
126送风机B停止10:07:20
126一次风机A停止10:07:20
126一次风机B停止10:07:20
126引风机A停止10:07:20
126引风机B停止10:07:20
846MFT动作机组跳闸后，热工检修人员到现场发现7号PCU柜所有DSI02模件通道指示灯全部红闪，而且闪亮时间完全一致
一次风机、送风机、引风机均在运行
2原因分析事故发生后，经检查发现6号端子柜直流接地线松动
经过分析，发现接地线松动就是造成此次事故的直接原因
1DSI02模件通道指示灯同时闪亮原因安顺电厂1号机组DCS机柜直流接地如图1所示(该图只画出与此次事件有关的机柜直流接地)
由图1可知，4号PCU柜的直流接地棒通过接地电缆和大地相接，6，7号机柜的接地线采用星形接法，接于4号PCU柜直流棒上
当6号端子柜的接地线松动时，如果现场存在交流干扰信号，将由于接地线的松动而不能消除，直接叠加在DI输入端子上
正常情况下，当输入端子的电压为12V时，DI输入为0；当输入端子的电压低于7
2V时，DI输入即为1
由此可见，当机柜受到交流干扰而又不能消除时，机柜所有输入信号端子电压将随交流信号的变化升高或降低，所以6号机柜的DI输入有可能同时变为“0”或“1”
而且DSI02模件输入为“1”时，对应的通道指示灯亮，否则处于熄灭状态，这就是所有DSI02通道指示灯同时闪烁的原因
图1DCS机柜直流接地简图2
2MFT动作原因在6号端子柜DI输入信号中，接有一次风机A、一次风机B、送风机A、送风机B、引风机A、引风机B跳闸信号，所以当受
