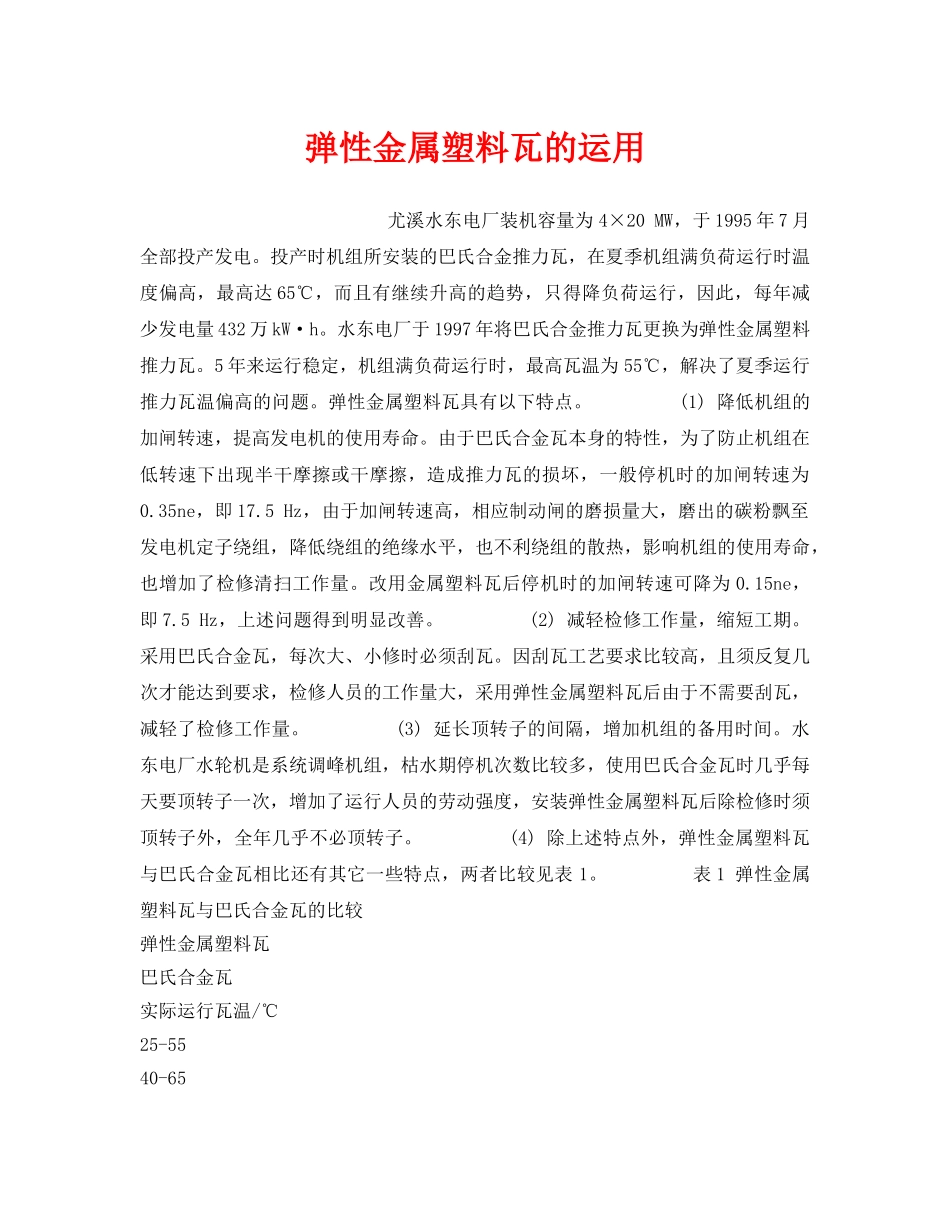

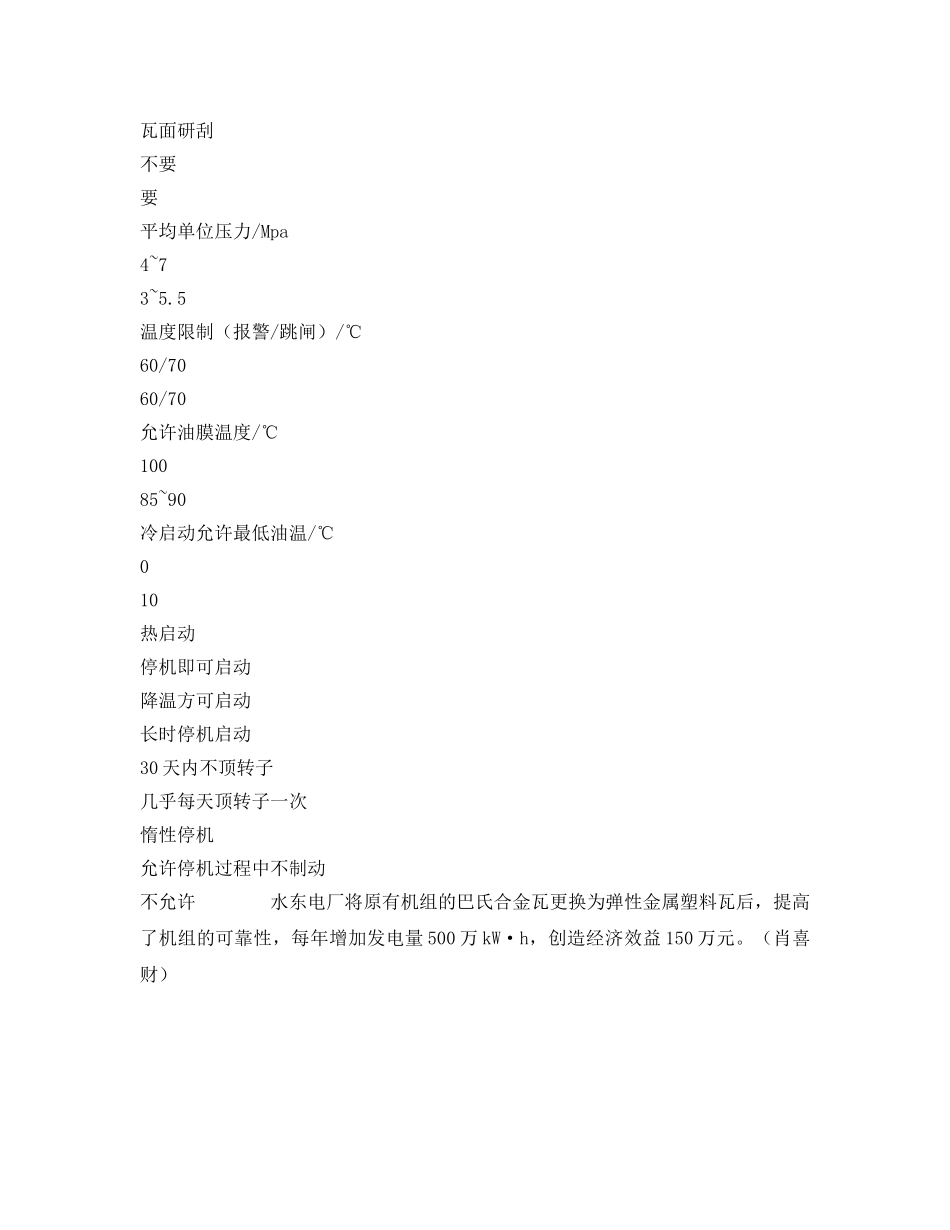

弹性金属塑料瓦的运用尤溪水东电厂装机容量为4×20MW，于1995年7月全部投产发电。投产时机组所安装的巴氏合金推力瓦，在夏季机组满负荷运行时温度偏高，最高达65℃，而且有继续升高的趋势，只得降负荷运行，因此，每年减少发电量432万kW·h。水东电厂于1997年将巴氏合金推力瓦更换为弹性金属塑料推力瓦。5年来运行稳定，机组满负荷运行时，最高瓦温为55℃，解决了夏季运行推力瓦温偏高的问题。弹性金属塑料瓦具有以下特点。(1)降低机组的加闸转速，提高发电机的使用寿命。由于巴氏合金瓦本身的特性，为了防止机组在低转速下出现半干摩擦或干摩擦，造成推力瓦的损坏，一般停机时的加闸转速为0.35ne，即17.5Hz，由于加闸转速高，相应制动闸的磨损量大，磨出的碳粉飘至发电机定子绕组，降低绕组的绝缘水平，也不利绕组的散热，影响机组的使用寿命，也增加了检修清扫工作量。改用金属塑料瓦后停机时的加闸转速可降为0.15ne，即7.5Hz，上述问题得到明显改善。(2)减轻检修工作量，缩短工期。采用巴氏合金瓦，每次大、小修时必须刮瓦。因刮瓦工艺要求比较高，且须反复几次才能达到要求，检修人员的工作量大，采用弹性金属塑料瓦后由于不需要刮瓦，减轻了检修工作量。(3)延长顶转子的间隔，增加机组的备用时间。水东电厂水轮机是系统调峰机组，枯水期停机次数比较多，使用巴氏合金瓦时几乎每天要顶转子一次，增加了运行人员的劳动强度，安装弹性金属塑料瓦后除检修时须顶转子外，全年几乎不必顶转子。(4)除上述特点外，弹性金属塑料瓦与巴氏合金瓦相比还有其它一些特点，两者比较见表1。表1弹性金属塑料瓦与巴氏合金瓦的比较弹性金属塑料瓦巴氏合金瓦实际运行瓦温/℃25-5540-65瓦面研刮不要要平均单位压力/Mpa4~73~5.5温度限制（报警/跳闸）/℃60/7060/70允许油膜温度/℃10085~90冷启动允许最低油温/℃010热启动停机即可启动降温方可启动长时停机启动30天内不顶转子几乎每天顶转子一次惰性停机允许停机过程中不制动不允许水东电厂将原有机组的巴氏合金瓦更换为弹性金属塑料瓦后，提高了机组的可靠性，每年增加发电量500万kW·h，创造经济效益150万元。（肖喜财）
