《安全技术》之电阻式点焊机安全操作作业指导书 VIP免费

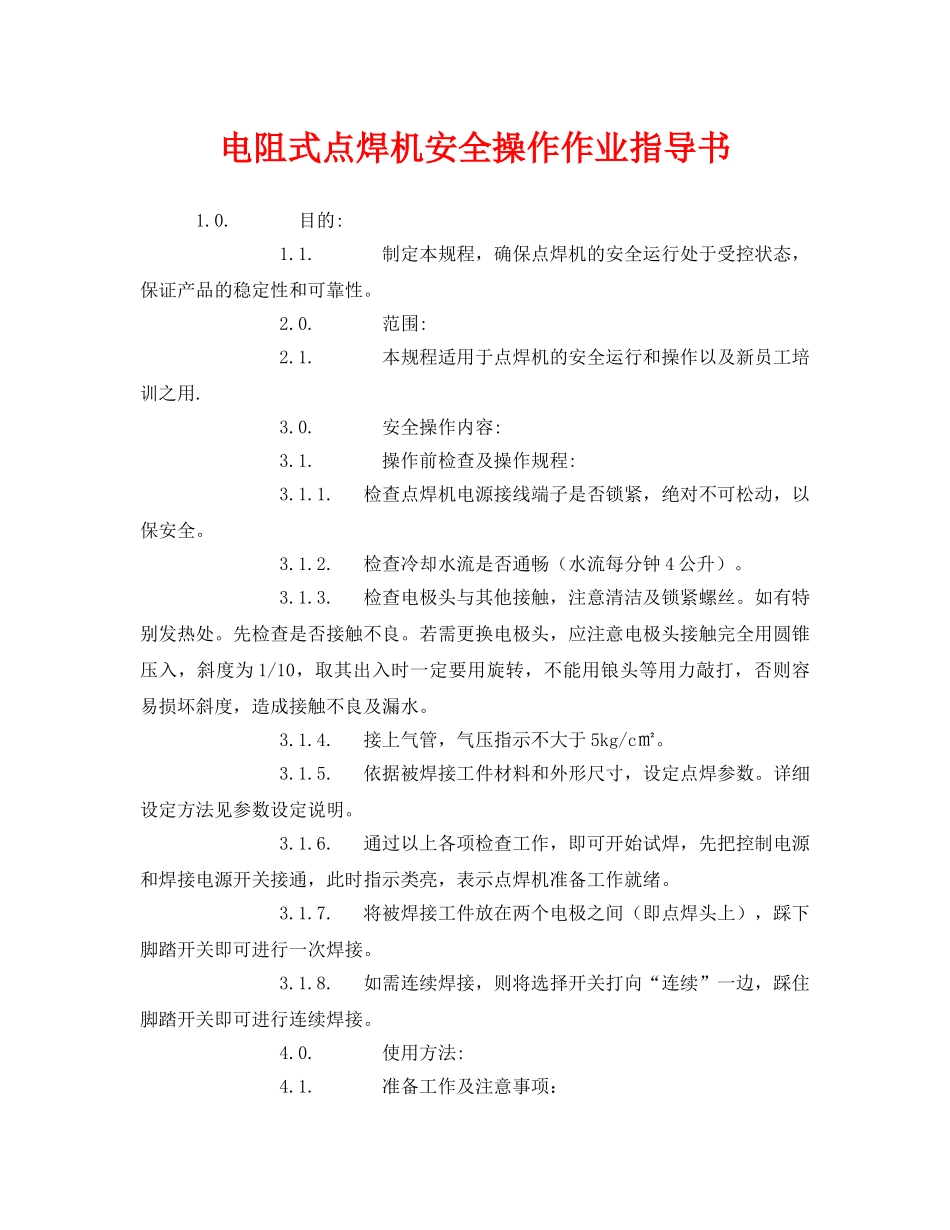

《安全技术》之电阻式点焊机安全操作作业指导书 _第1页
1/2
《安全技术》之电阻式点焊机安全操作作业指导书 _第2页
2/2
电阻式点焊机安全操作作业指导书1.0.目的:1.1.制定本规程,确保点焊机的安全运行处于受控状态,保证产品的稳定性和可靠性。2.0.范围:2.1.本规程适用于点焊机的安全运行和操作以及新员工培训之用.3.0.安全操作内容:3.1.操作前检查及操作规程:3.1.1.检查点焊机电源接线端子是否锁紧,绝对不可松动,以保安全。3.1.2.检查冷却水流是否通畅(水流每分钟4公升)。3.1.3.检查电极头与其他接触,注意清洁及锁紧螺丝。如有特别发热处。先检查是否接触不良。若需更换电极头,应注意电极头接触完全用圆锥压入,斜度为1/10,取其出入时一定要用旋转,不能用锒头等用力敲打,否则容易损坏斜度,造成接触不良及漏水。3.1.4.接上气管,气压指示不大于5kg/c㎡。3.1.5.依据被焊接工件材料和外形尺寸,设定点焊参数。详细设定方法见参数设定说明。3.1.6.通过以上各项检查工作,即可开始试焊,先把控制电源和焊接电源开关接通,此时指示类亮,表示点焊机准备工作就绪。3.1.7.将被焊接工件放在两个电极之间(即点焊头上),踩下脚踏开关即可进行一次焊接。3.1.8.如需连续焊接,则将选择开关打向“连续”一边,踩住脚踏开关即可进行连续焊接。4.0.使用方法:4.1.准备工作及注意事项:4.1.1.钢焊件焊前需清除焊点表面的一切脏物、油污、氧化皮及铁锈。对热轧钢最好在焊接处经过酸洗或用砂纸清除氧化皮。未经清理焊件虽能进行点焊,但是严重地降低电极的使用期限,同时影响点焊的生产率和质量。4.1.2.对由镀锌或镀锡的低碳钢件,可直接施焊。4.1.3.焊件装配应尽可能地彼此交接,避免折边不正,圆角半径不重合及皱折等缺陷,通常缝隙应在0.1-0.8mm以内。4.2.焊机调整:4.2.1.焊接时应先调节电极臂之位置,使电极刚压致电焊接表面时,电极臂保持相互平行,并使其适合工作行程式。接焊件厚度与材料性质,选择分级开关的档位。电极压力的大小,可旋转调节螺母,改变压力弹簧之压缩程度获得。在完成上述调整步骤后,可接通冷却水和电源,以准备焊接。4.3.焊接动作程序:4.3.1.接通冷却水,水流应连续畅通。水流压力尽可能保持在1kg/cm。焊件置于两极之间,踏下踏板,连杆开始移动。使上电极向下作圆弧运动,并与焊件接触,开始加压。在继续踏下脚踏板时,弹簧被压缩,同时加压杆上动钩带动通断器上的活动杆,使通断器上下触点接触,使变压器接上电源,于是焊接变压器次级回路开始通电使焊接件加热。当脚踏板再继续向下时,使联动脱钩切断电源。4.3.2.这样焊件在电源切断后,被进一步加压,保证了可靠的焊件质量,松开脚踏板时,它即籍弹簧而恢复原位,此时上电极上升,单点焊过程即告结束。
