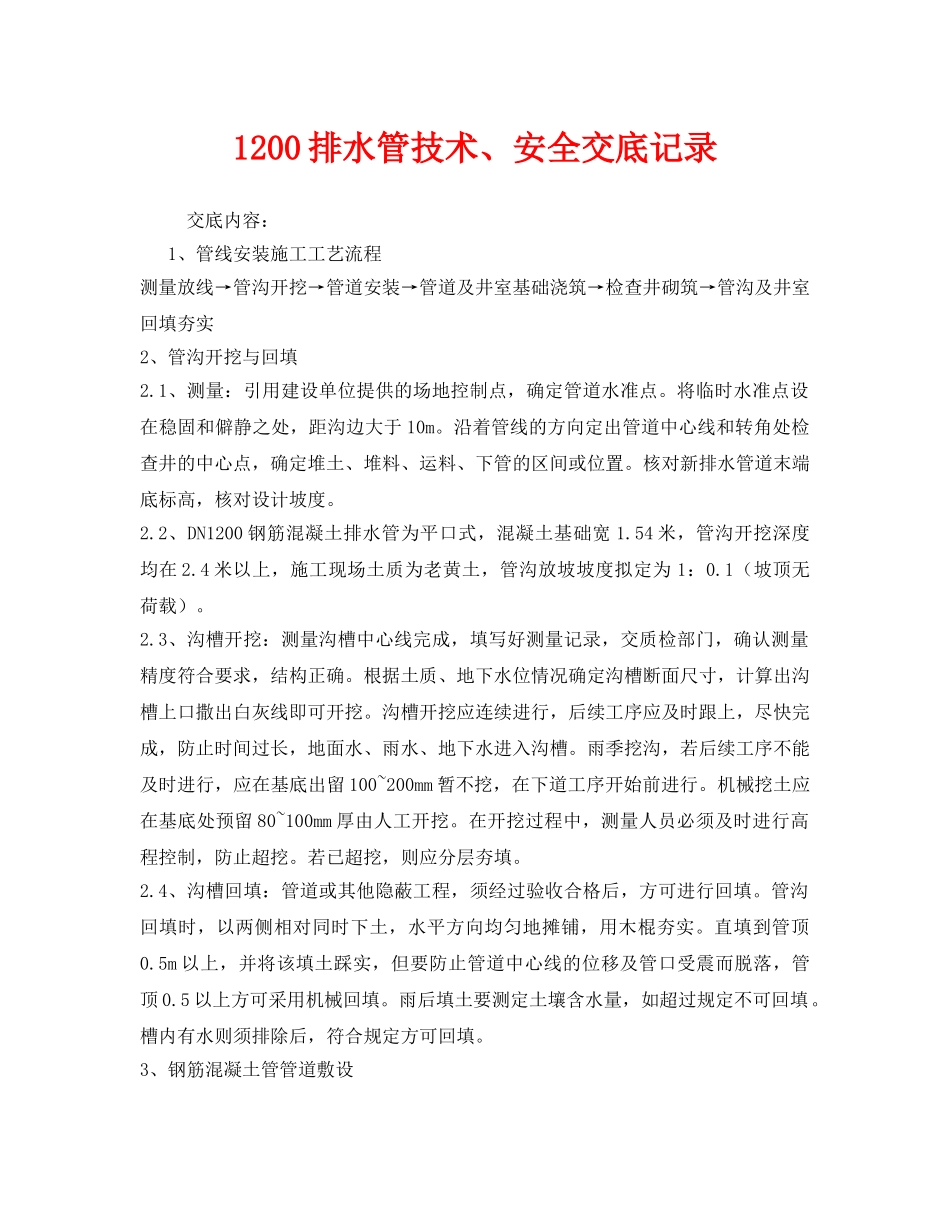

《管理资料-技术交底》之1200排水管技术、安全交底记录 _第1页
1/3

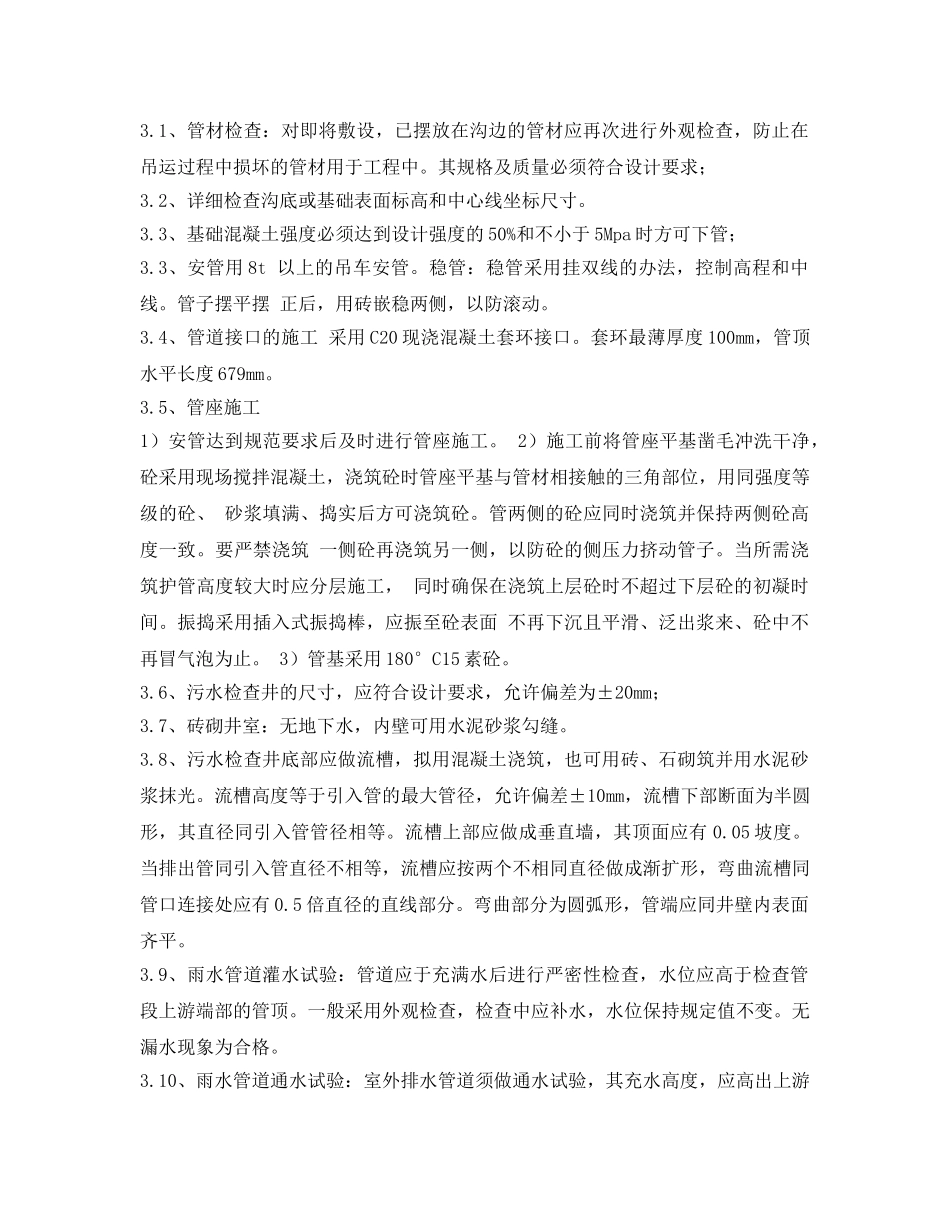

《管理资料-技术交底》之1200排水管技术、安全交底记录 _第2页
2/3

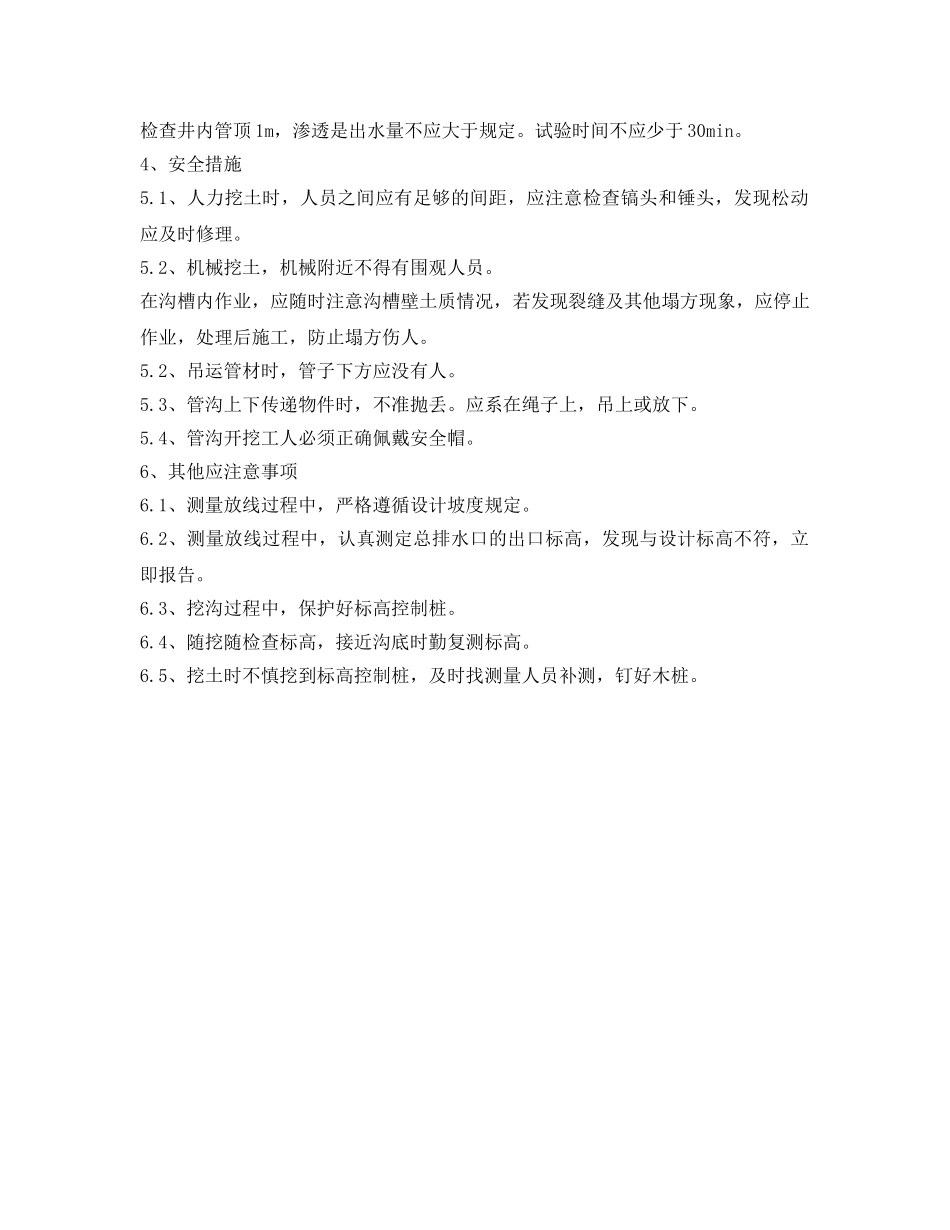

《管理资料-技术交底》之1200排水管技术、安全交底记录 _第3页
3/3
1200排水管技术、安全交底记录交底内容:1、管线安装施工工艺流程测量放线→管沟开挖→管道安装→管道及井室基础浇筑→检查井砌筑→管沟及井室回填夯实2、管沟开挖与回填2.1、测量:引用建设单位提供的场地控制点,确定管道水准点。将临时水准点设在稳固和僻静之处,距沟边大于10m。沿着管线的方向定出管道中心线和转角处检查井的中心点,确定堆土、堆料、运料、下管的区间或位置。核对新排水管道末端底标高,核对设计坡度。2.2、DN1200钢筋混凝土排水管为平口式,混凝土基础宽1.54米,管沟开挖深度均在2.4米以上,施工现场土质为老黄土,管沟放坡坡度拟定为1:0.1(坡顶无荷载)。2.3、沟槽开挖:测量沟槽中心线完成,填写好测量记录,交质检部门,确认测量精度符合要求,结构正确。根据土质、地下水位情况确定沟槽断面尺寸,计算出沟槽上口撒出白灰线即可开挖。沟槽开挖应连续进行,后续工序应及时跟上,尽快完成,防止时间过长,地面水、雨水、地下水进入沟槽。雨季挖沟,若后续工序不能及时进行,应在基底出留100~200mm暂不挖,在下道工序开始前进行。机械挖土应在基底处预留80~100mm厚由人工开挖。在开挖过程中,测量人员必须及时进行高程控制,防止超挖。若已超挖,则应分层夯填。2.4、沟槽回填:管道或其他隐蔽工程,须经过验收合格后,方可进行回填。管沟回填时,以两侧相对同时下土,水平方向均匀地摊铺,用木棍夯实。直填到管顶0.5m以上,并将该填土踩实,但要防止管道中心线的位移及管口受震而脱落,管顶0.5以上方可采用机械回填。雨后填土要测定土壤含水量,如超过规定不可回填。槽内有水则须排除后,符合规定方可回填。3、钢筋混凝土管管道敷设3.1、管材检查:对即将敷设,已摆放在沟边的管材应再次进行外观检查,防止在吊运过程中损坏的管材用于工程中。其规格及质量必须符合设计要求;3.2、详细检查沟底或基础表面标高和中心线坐标尺寸。3.3、基础混凝土强度必须达到设计强度的50%和不小于5Mpa时方可下管;3.3、安管用8t以上的吊车安管。稳管:稳管采用挂双线的办法,控制高程和中线。管子摆平摆正后,用砖嵌稳两侧,以防滚动。3.4、管道接口的施工采用C20现浇混凝土套环接口。套环最薄厚度100mm,管顶水平长度679mm。3.5、管座施工1)安管达到规范要求后及时进行管座施工。2)施工前将管座平基凿毛冲洗干净,砼采用现场搅拌混凝土,浇筑砼时管座平基与管材相接触的三角部位,用同强度等级的砼、砂浆填满、捣实后方可浇筑砼。管两侧的砼应同时浇筑并保持两侧砼高度一致。要严禁浇筑一侧砼再浇筑另一侧,以防砼的侧压力挤动管子。当所需浇筑护管高度较大时应分层施工,同时确保在浇筑上层砼时不超过下层砼的初凝时间。振捣采用插入式振捣棒,应振至砼表面不再下沉且平滑、泛出浆来、砼中不再冒气泡为止。3)管基采用180°C15素砼。3.6、污水检查井的尺寸,应符合设计要求,允许偏差为±20mm;3.7、砖砌井室:无地下水,内壁可用水泥砂浆勾缝。3.8、污水检查井底部应做流槽,拟用混凝土浇筑,也可用砖、石砌筑并用水泥砂浆抹光。流槽高度等于引入管的最大管径,允许偏差±10mm,流槽下部断面为半圆形,其直径同引入管管径相等。流槽上部应做成垂直墙,其顶面应有0.05坡度。当排出管同引入管直径不相等,流槽应按两个不相同直径做成渐扩形,弯曲流槽同管口连接处应有0.5倍直径的直线部分。弯曲部分为圆弧形,管端应同井壁内表面齐平。3.9、雨水管道灌水试验:管道应于充满水后进行严密性检查,水位应高于检查管段上游端部的管顶。一般采用外观检查,检查中应补水,水位保持规定值不变。无漏水现象为合格。3.10、雨水管道通水试验:室外排水管道须做通水试验,其充水高度,应高出上游检查井内管顶1m,渗透是出水量不应大于规定。试验时间不应少于30min。4、安全措施5.1、人力挖土时,人员之间应有足够的间距,应注意检查镐头和锤头,发现松动应及时修理。5.2、机械挖土,机械附近不得有围观人员。在沟槽内作业,应随时注意沟槽壁土质情况,若发现裂缝及其他塌方现象,应停止作业,处理后施工,防止塌方伤人。5.2、吊运管材时,管子下方应没有人。5.3、管沟上下传递物件...
