《安全技术》之橡胶衬里管道防腐蚀技术 VIP专享VIP免费

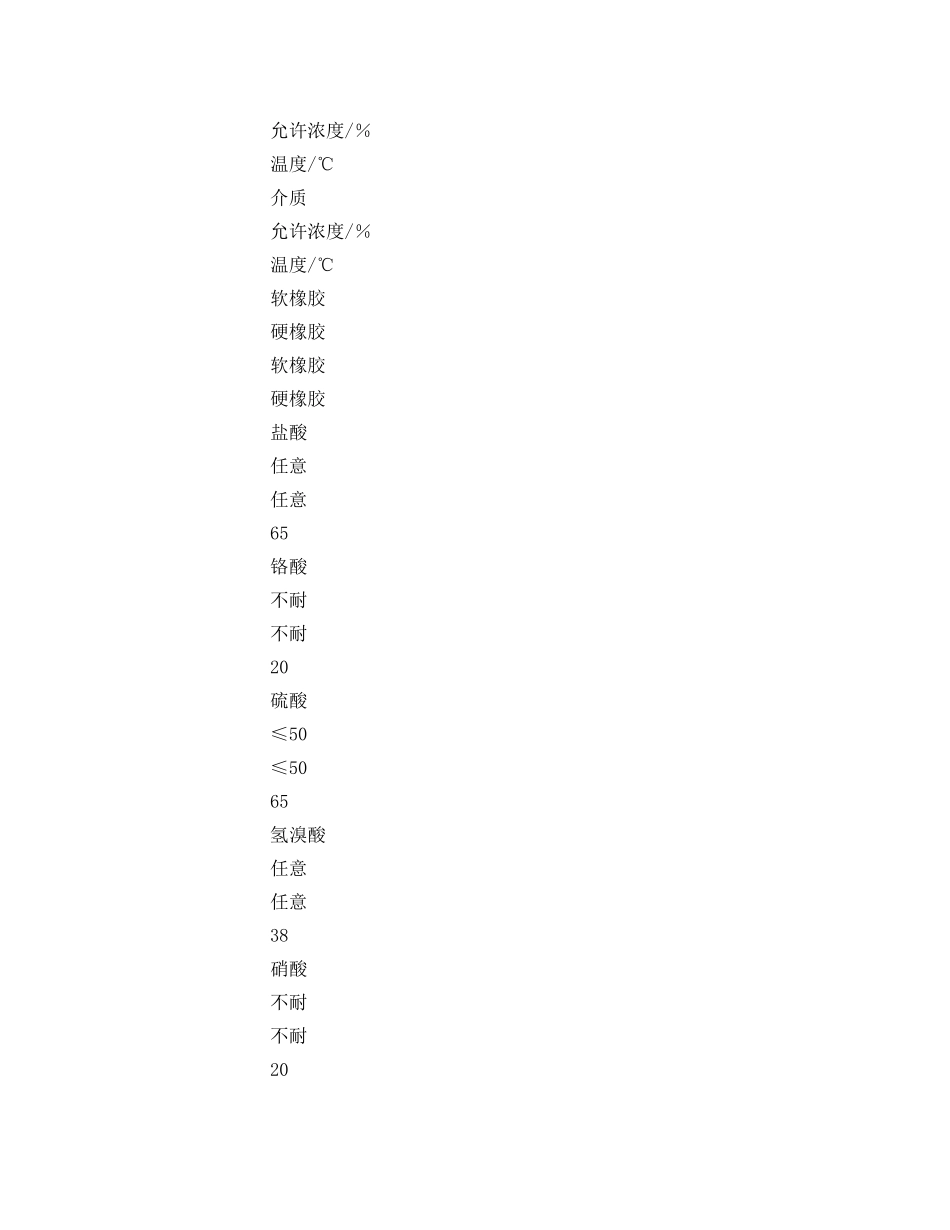

橡胶衬里管道防腐蚀技术橡胶具有较好的耐酸、耐碱和防渗性能，所以广泛地用于金属管道衬里和其他衬里层的防渗层。橡胶衬里管道长期使用温度为0～65℃，软硬橡胶复合衬里使用温度为-15～75℃。使用压力小于0．6MPa。真空度小于80kPa(600mmHg)。(1)天然橡胶硫化后的物理力学性能。见表4-50。表4-50天然橡胶硫化后的物理力学性能指标软橡胶硬橡胶半硬橡胶可塑性(硫化前)0.30～0.450.30～0.450.30～0.45抗折断强度/MPa-≥65.0≥60.0抗冲击强度/N·cm·cm-2-≥20≥20扯断力/N·cm2≥900--扯断伸长率/％≥500--扯断永久变形/％≥50--马丁耐热/℃-5550耐酸度(室温10天)30％HCl50％H2SO460％H2SO4-≥0.9≥.85--≥0.9-≥0.9-≥0.9≥0.9-(2)天然橡胶硫化后的耐腐蚀性能。见表4-51。表4-5l天然橡胶硫化后的耐腐蚀性能介质允许浓度/％温度/℃介质允许浓度/％温度/℃软橡胶硬橡胶软橡胶硬橡胶盐酸任意任意65铬酸不耐不耐20硫酸≤50≤5065氢溴酸任意任意38硝酸不耐不耐20亚硝酸任意任意65醋酸258050柠檬酸任意任意65醋酸酐不耐2550甲酸任意任意65磷酸≤85任意65氢氰酸65草酸任意任意65硼酸65氢氟酸25苯甲酸65顺丁烯二酸65氯化铵任意任意65湿氯气任意任意80硝酸铵任意任意65NaOH60氯化铝任意任意65氨水任意任意50甲醛404065氯化钠任意任意65乙醇任意任意60氟化钠任意任意50原油不耐不耐25漂白粉任意任意35丙酮不耐不耐25苯酚505065苯不耐不耐25硫酸铵任意任意65醋酸乙酯不耐不耐25(3)橡胶衬里管道及应用。橡胶衬里管道及管件常用软橡胶、硬橡胶(底层)和半硬橡胶(面层)复合衬里。橡胶衬里由钢管喷砂脱酯、涂胶浆子、衬橡胶、硫化等工艺而制咸。一般工厂可衬长10m以上的管子。衬里时用气压法，将橡胶黏时于钢管内，硫化后不起泡，衬里层质量完好。橡胶衬里管道应用见表4-52。表4-52橡胶衬里管道应用实例管道名称工艺条件衬胶结构使用情况盐水管道盐水310g/L50～60℃硬橡胶一层,厚3mm3年良好湿氯水管道湿氯水>95％70～80℃,200mmHg(1mmHg=133Pa)半硬橡胶一层，厚3mm3年良好硫酸管道50％H2SO4,常压70～80℃半硬橡胶一层，厚3mm3年良好硫酸冷却塔循环管道5％H2SO4(含氟、固体含量2％～3％)66℃φ377×8mm钢管衬橡胶6年良好硫酸管道(杭州化纤厂)40％H2SO440℃、常压φ219×2000mm钢衬509#橡胶一层δ=3mm6年良好
