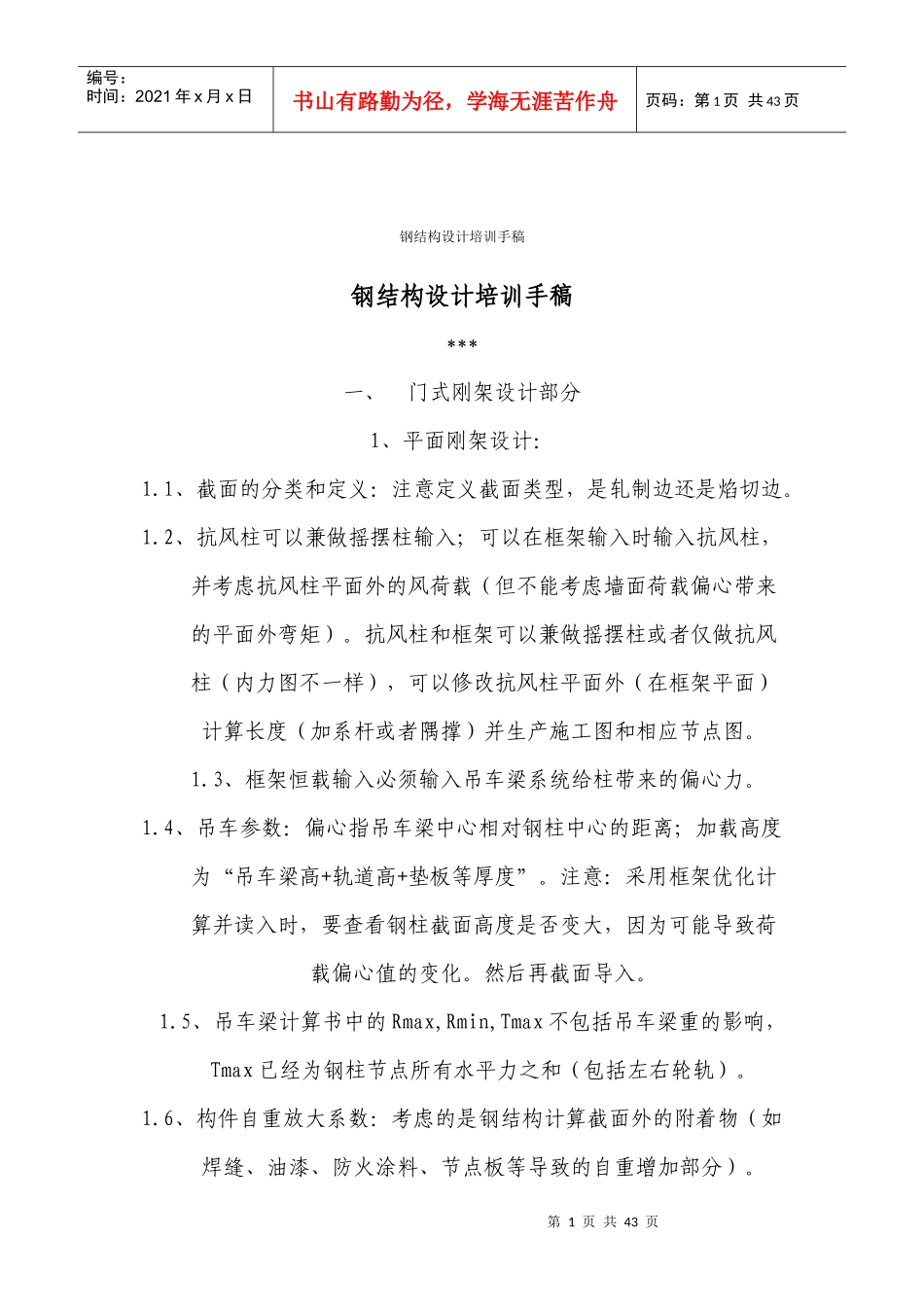

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页钢结构设计培训手稿钢结构设计培训手稿***一、门式刚架设计部分1、平面刚架设计：1.1、截面的分类和定义：注意定义截面类型，是轧制边还是焰切边。1.2、抗风柱可以兼做摇摆柱输入；可以在框架输入时输入抗风柱，并考虑抗风柱平面外的风荷载（但不能考虑墙面荷载偏心带来的平面外弯矩）。抗风柱和框架可以兼做摇摆柱或者仅做抗风柱（内力图不一样），可以修改抗风柱平面外（在框架平面）计算长度（加系杆或者隅撑）并生产施工图和相应节点图。1.3、框架恒载输入必须输入吊车梁系统给柱带来的偏心力。1.4、吊车参数：偏心指吊车梁中心相对钢柱中心的距离；加载高度为“吊车梁高+轨道高+垫板等厚度”。注意：采用框架优化计算并读入时，要查看钢柱截面高度是否变大，因为可能导致荷载偏心值的变化。然后再截面导入。1.5、吊车梁计算书中的Rmax,Rmin,Tmax不包括吊车梁重的影响，Tmax已经为钢柱节点所有水平力之和（包括左右轮轨）。1.6、构件自重放大系数：考虑的是钢结构计算截面外的附着物（如焊缝、油漆、防火涂料、节点板等导致的自重增加部分）。第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页1.7、净截面和毛截面的比值：考虑螺栓孔等削弱，当所有连接全部采用节点板连接或者局部加强时，可以取1.0。1.8、活载不利布置对框架计算结果的影响：A、对单跨影响不大，挠度不变；B、对双跨中柱刚接：中柱影响最大，与中柱刚接的梁次之，边柱再次之，挠度变化比较大；C、对多跨中柱铰接：中柱影响最小，边柱次之，梁和挠度以及水平位移变化比较大。1.9、独立基础设计输入：考虑常规基础设计，能计入基础梁传来的墙荷载和偏心（注意是设计值，否则结果偏差比较大）。1.10、附加重的定义和输入：比如吊车梁的偏心集中力；砖墙维护（和钢柱有效拉结）带来的水平地震力增大（计入质点上下各一半），并有提示是否参加水平地震力计算。1.11、构件验算规范的选择：对单层钢结构厂房框架计算输出的平面内外计算长度系数有误（按框架梁柱刚度比确定），按门式刚架输出图正确；所以出计算书要修改。另外，《普钢》对变截面钢梁没有计算方法，可以按《门规》计算，但控制指标要按普钢要求（宽厚比、长细比、挠度、柱顶位移）。1.12、平面外的计算长度：原则为侧向有效支撑点的距离。屋面檩条如果和屋面板在沿檩条方向有效连接，檩条可以作为屋面梁的上翼缘侧向支撑（长圆孔不宜过大）。隅撑可以作为屋面梁第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页的下翼缘侧向支撑，隅撑布置决定因素：A、弯矩包络图。特别是风荷载作用弯矩图；B、结构模型。特别注意多跨铰接中柱，并且跨度大、风载大时跨中风载弯矩图，决定跨中隅撑是否省略。C、翼缘应力。总之和你的结构模型要一致。1.13、牛腿设计验算项进一步完善：弯剪作用下的牛腿强度、牛腿腹板抗剪强度、工形焊缝弯剪强度计算并在计算书中详细给出。1.14、门式刚架不按《抗震规范》控制高厚比、宽厚比。抗震级别仅对混凝土部分有效，对门式刚架没有实际意义。1.15、结构阻尼比自动和选取的结构类别对应：A、单层厂房：0.05；B、不大于12层框架：0.035；C、大于12层框架：0.02。1.16、摇摆柱的内力放大系数主要考虑铰接端的实际嵌固作用。1.17、框架分强支撑、弱支撑和无支撑框架。但对弱支撑不能量化分析。所以门式刚架按有侧移框架设计。1.18、计算结果的查看：对按《普钢》设计的工程可以按《轻钢》计算查看结果再用普钢结构标准控制结果。1.19、程序修改了：A、焊缝强度，按厚度分类；B、提高了8.8级高强螺栓预拉力设计值；C、对Q345/Q390/Q420摩擦面抗滑移系数由0.55改0.5；D、焊缝计算长度＝焊缝长度-2*焊脚尺寸。1.20、节点域和加劲肋的设计：A、梁柱节点斜加劲肋的设计：；第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页B、端板加劲肋的设计布置：；C、端板厚度设计；D、摩擦型螺栓节点设计。应力...
