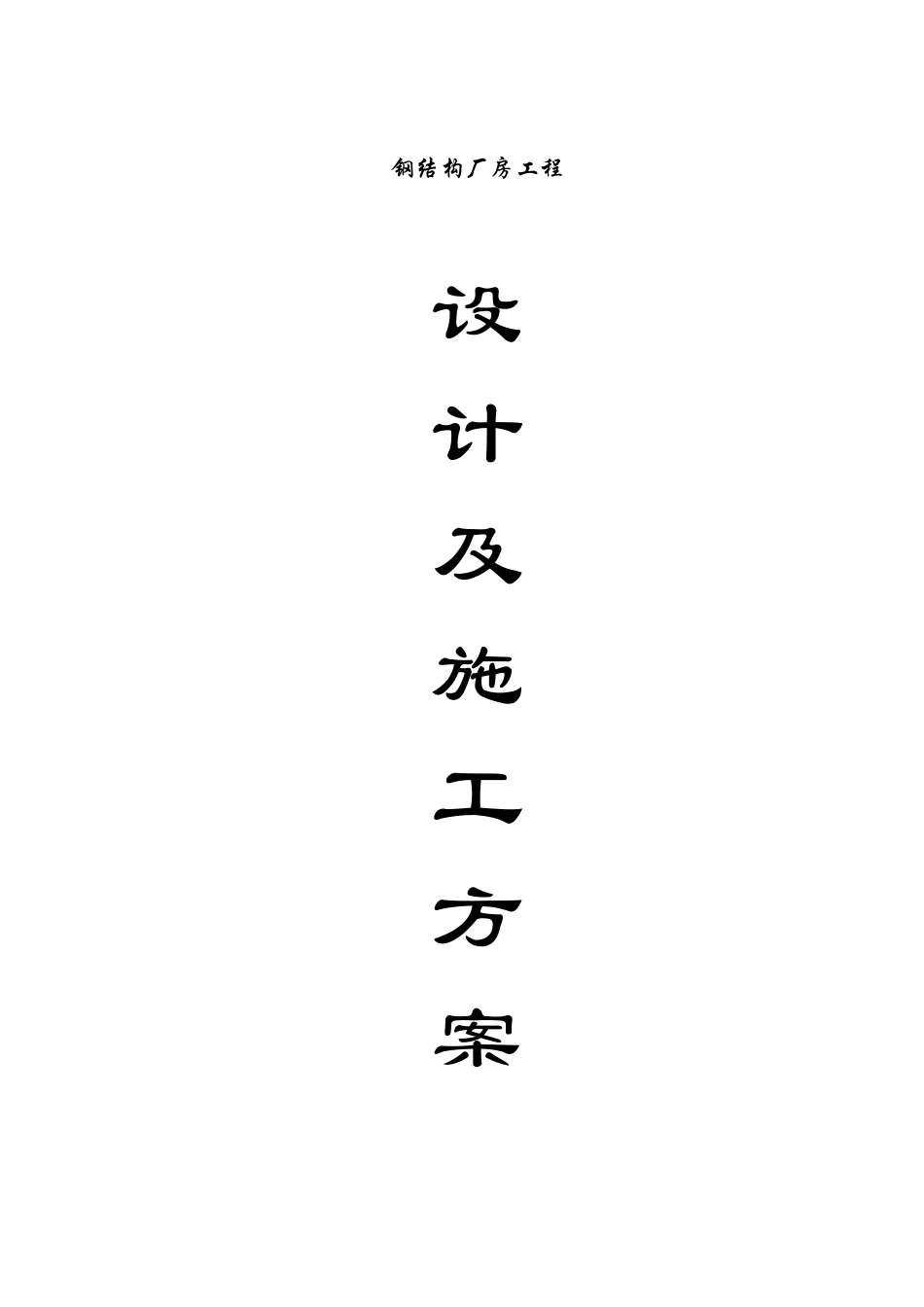

钢结构厂房设计和施工方案VIP专享

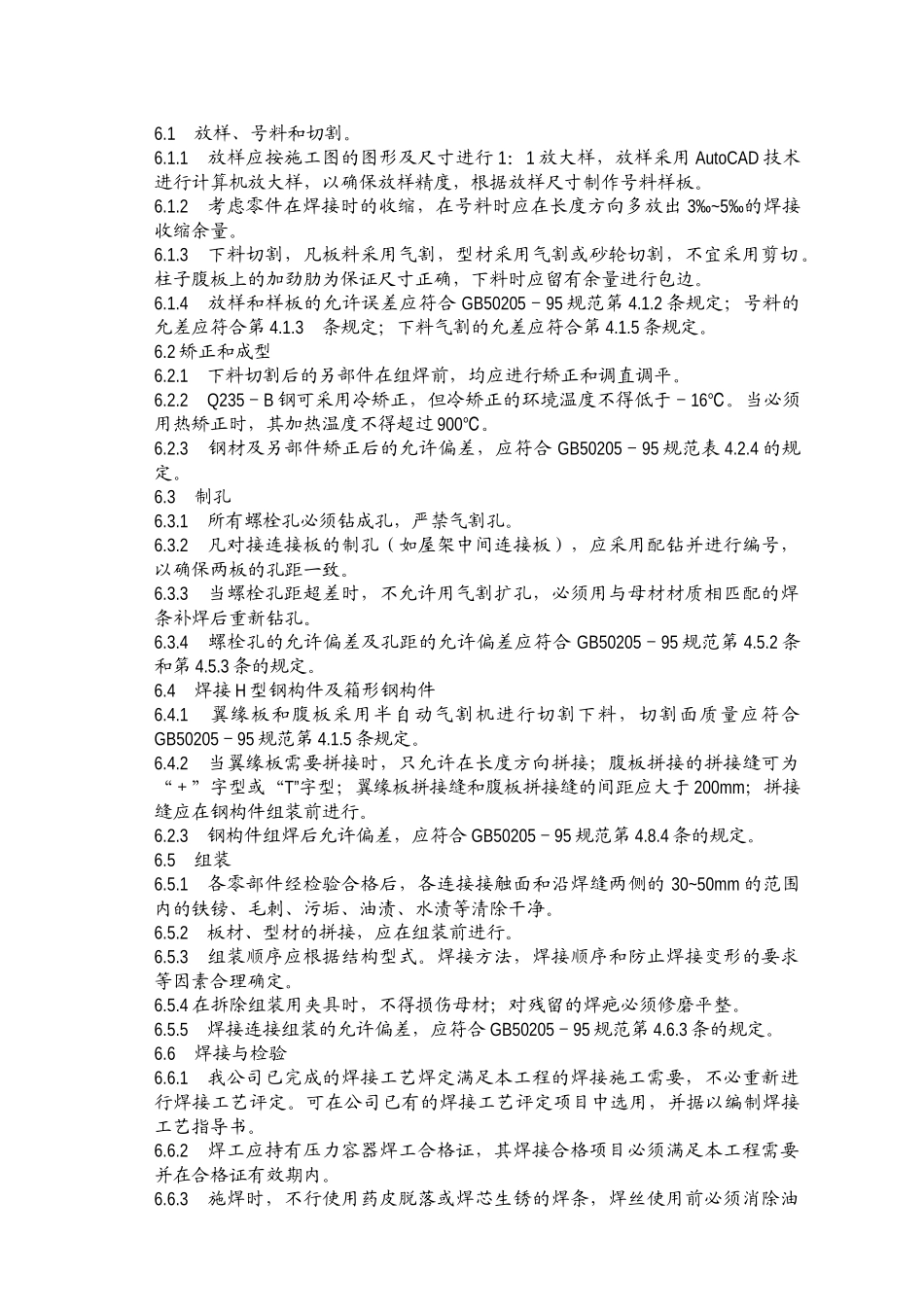

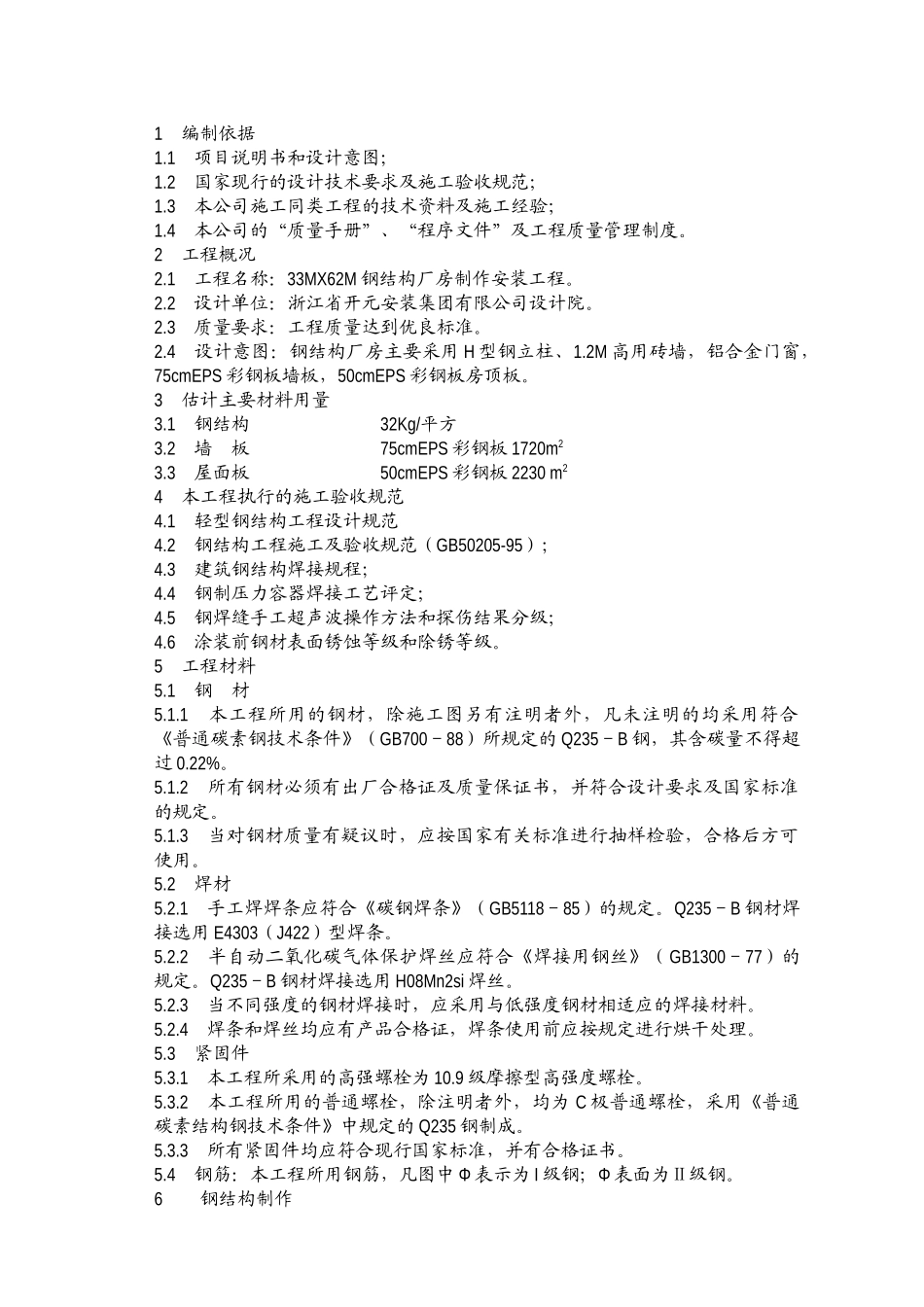

钢结构厂房工程设计及施工方案1 编制依据1.1 项目说明书和设计意图；1.2 国家现行的设计技术要求及施工验收规范；1.3 本公司施工同类工程的技术资料及施工经验；1.4 本公司的“质量手册”、“程序文件”及工程质量管理制度。2 工程概况2.1 工程名称：33MX62M 钢结构厂房制作安装工程。2.2 设计单位：浙江省开元安装集团有限公司设计院。2.3 质量要求：工程质量达到优良标准。2.4 设计意图：钢结构厂房主要采用 H 型钢立柱、1.2M 高用砖墙，铝合金门窗，75cmEPS 彩钢板墙板，50cmEPS 彩钢板房顶板。3 估计主要材料用量3.1 钢结构 32Kg/平方3.2 墙 板 75cmEPS 彩钢板 1720m23.3 屋面板 50cmEPS 彩钢板 2230 m2 4 本工程执行的施工验收规范4.1 轻型钢结构工程设计规范4.2 钢结构工程施工及验收规范（GB50205-95）；4.3 建筑钢结构焊接规程；4.4 钢制压力容器焊接工艺评定；4.5 钢焊缝手工超声波操作方法和探伤结果分级；4.6 涂装前钢材表面锈蚀等级和除锈等级。5 工程材料5.1 钢 材5.1.1 本工程所用的钢材，除施工图另有注明者外，凡未注明的均采用符合《普通碳素钢技术条件》（GB700－88）所规定的 Q235－B 钢，其含碳量不得超过 0.22%。5.1.2 所有钢材必须有出厂合格证及质量保证书，并符合设计要求及国家标准的规定。5.1.3 当对钢材质量有疑议时，应按国家有关标准进行抽样检验，合格后方可使用。5.2 焊材5.2.1 手工焊焊条应符合《碳钢焊条》（GB5118－85）的规定。Q235－B 钢材焊接选用 E4303（J422）型焊条。5.2.2 半自动二氧化碳气体保护焊丝应符合《焊接用钢丝》（GB1300－77）的规定。Q235－B 钢材焊接选用 H08Mn2si 焊丝。5.2.3 当不同强度的钢材焊接时，应采用与低强度钢材相适应的焊接材料。5.2.4 焊条和焊丝均应有产品合格证，焊条使用前应按规定进行烘干处理。5.3 紧固件5.3.1 本工程所采用的高强螺栓为 10.9 级摩擦型高强度螺栓。5.3.2 本工程所用的普通螺栓，除注明者外，均为 C 极普通螺栓，采用《普通碳素结构钢技术条件》中规定的 Q235 钢制成。5.3.3 所有紧固件均应符合现行国家标准，并有合格证书。5.4 钢筋：本工程所用钢筋，凡图中 Φ 表示为 I 级钢；Φ 表面为Ⅱ级钢。6 钢结构制作6.1 放样、号料和切割。6.1.1 放样应按施工图的图形及尺寸进行 1：1 放大样，放样采用 AutoCAD 技术进行计算机放大样，以确保放样精度，根据放样尺寸制作号料样...
