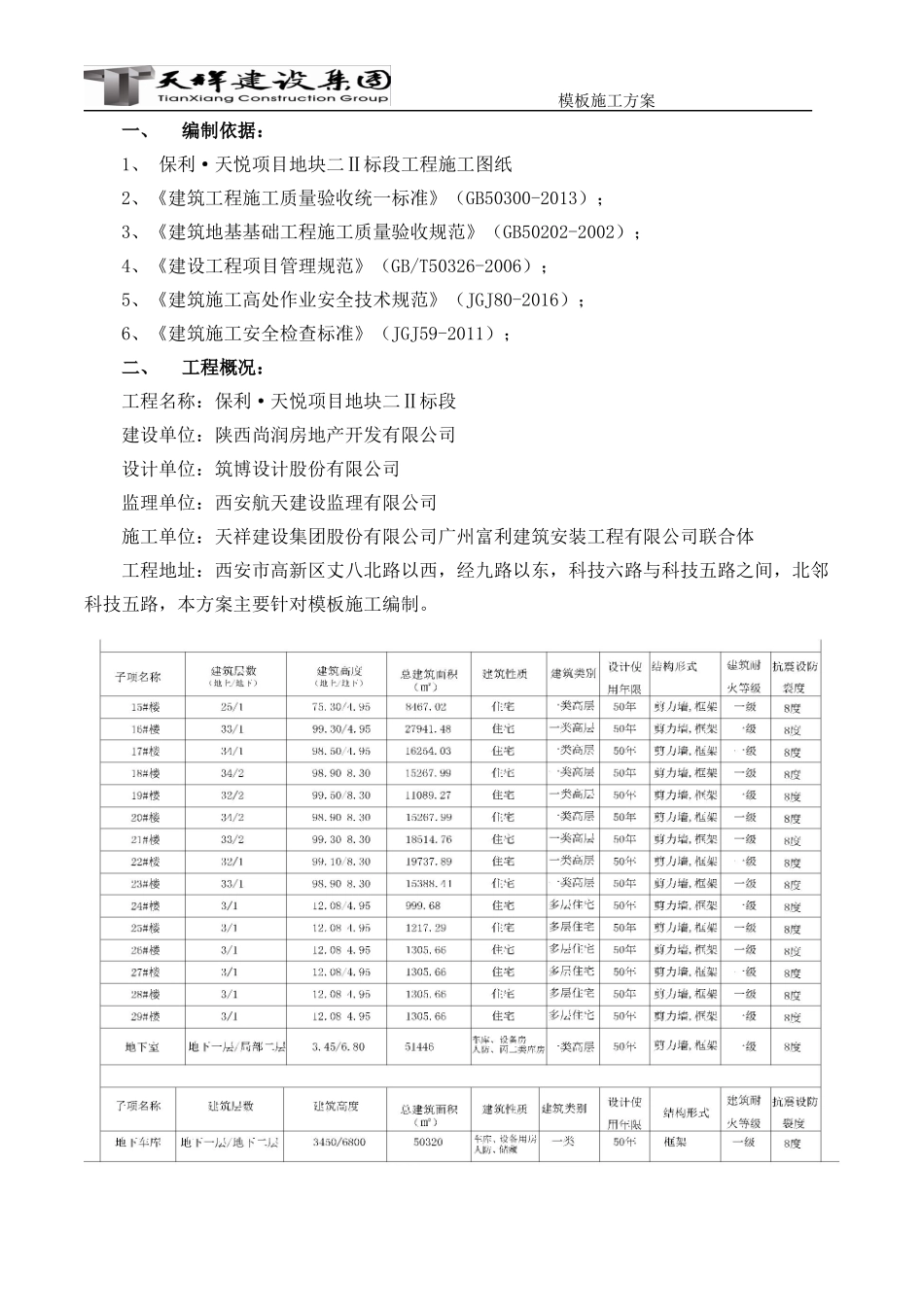

模板施工方案目录一、编制依据二、工程概况三、模板所需周转材料：四、模板安装五、模板的质量保证措施六、人、材计划七、模板强度验算八、模板的拆除九、各类模板拆除的安全技术措施十、模板拆除注意事项十一、悬空作业时模板支撑和拆除的注意事项十二、模板及支撑系统结构验算模板施工方案一、编制依据：1、保利·天悦项目地块二Ⅱ标段工程施工图纸2、《建筑工程施工质量验收统一标准》（GB50300-2013）；3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）；4、《建设工程项目管理规范》（GB/T50326-2006）；5、《建筑施工高处作业安全技术规范》（JGJ80-2016）；6、《建筑施工安全检查标准》（JGJ59-2011）；二、工程概况：工程名称：保利·天悦项目地块二Ⅱ标段建设单位：陕西尚润房地产开发有限公司设计单位：筑博设计股份有限公司监理单位：西安航天建设监理有限公司施工单位：天祥建设集团股份有限公司广州富利建筑安装工程有限公司联合体工程地址：西安市高新区丈八北路以西，经九路以东，科技六路与科技五路之间，北邻科技五路，本方案主要针对模板施工编制。第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页三、模板所需周转材料：1．本工程商业部分拟配备两套、标准层拟配三套模板及支撑系统做为模板周转材料，确保施工中周转材料充足，材料周转能满足工期需求。2．本工程所有模板均采用18厚915×1830的九夹板施工，40×70的方木支撑，φ48*3.5的钢管和国标扣件配套“扇形卡”固定。3．地下室外墙采用φ14可拆卸止水螺杆。4．上部结构采用φ14螺杆进行拉结固定，穿螺杆处预埋φ20硬质塑料管，确保螺杆能抽出周转使用。5．模板隔离剂有多种，拟采用107建筑水胶:滑石粉:水=1:1:1，这种隔离剂不会污染钢筋，便于操作、易脱模，而且材料来源广泛。四、模板安装：1．准备工作：根据控制轴线用墨斗在底板或楼板上弹出柱、墙控制线，并在墙钢筋上部50mm处做好高层控制点以便控制模板标高。2．地下室混凝土底板模板的安装：混凝土底板外模采用九夹板，竖、横向用φ48钢管和40×70方木做加强件。在边坡下脚用φ48钢管打桩，用作外模支撑的支撑点，用钢管扣件连接加强杆件和支撑点，使模板固定牢固。3．地下室剪力墙、柱模板安装：（1）柱模安装顺序：安装前检查→模板安装→检查对角线→长度差→安装柱箍→全面检查校正→整体固定→柱头找补。安装前检查是否平整，若不平整，要先在模板下口处辅一层水泥砂浆（10—20厚）以免砼浇筑时漏浆而造成柱底蜂窝。（2）墙模安装顺序：支模前检查→支侧模（核心筒墙先支筒墙模如电梯井等）→钢筋绑扎→安装对拉螺栓，支另一侧模→校正模板位置→紧固对拉止水螺栓→支撑固定→全面检查。（3）柱模搭设要点：在两侧面均对拉螺栓一道，对拉螺栓间距为500，螺栓直径不小于14mm；柱模板竖楞间距为200，柱箍采用圆钢管48*3.5，每道柱箍用2根钢箍，间距为400mm。第3页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页（4）墙模搭设要点：地下室剪力墙厚：内墙按250mm厚，外墙250mm厚按取值，地下室顶板厚按100/120/140/150/170/200mm厚取值（有梁板），层高4900/5700/5750/5800mm，设计模板支撑内楞采用方木，截面40*70mm，每道内楞一根方木，间距150mm；外楞采用钢管48*3.5，每道外楞2根钢楞，间距500mm；穿墙螺栓水平间距450mm，竖向间距450mm，螺栓直径为14mm,底下3排拉结螺杆用双螺帽紧固。（5）上下层楼板支承应设置在同一竖向中心线上，每排支柱间应用钢管固定，或交叉斜拉条互相连接，斜撑的角度不宜小于600，柱模板亦应用木斜撑或剪刀撑与相邻柱拉接，以保证整个楼层梁板成为一个稳定单元，同一拼缝上的U形卡应避免同一方向设置。（6）地下室外墙螺杆应采用拆卸止水螺杆，在螺杆中部设置-3×80×80的止水钢片，止水钢片与螺模焊接应严密，对于内穿墙螺杆应在螺杆的位置预埋φ20的硬质塑料管。上下端围檩悬臂长度不大于200，钢管支撑系统水平杆间距为450，竖向方木间距为150，横向加强杆外先套U形帽，再用螺帽固定，底下3排拉结螺杆用双螺帽紧固。...
