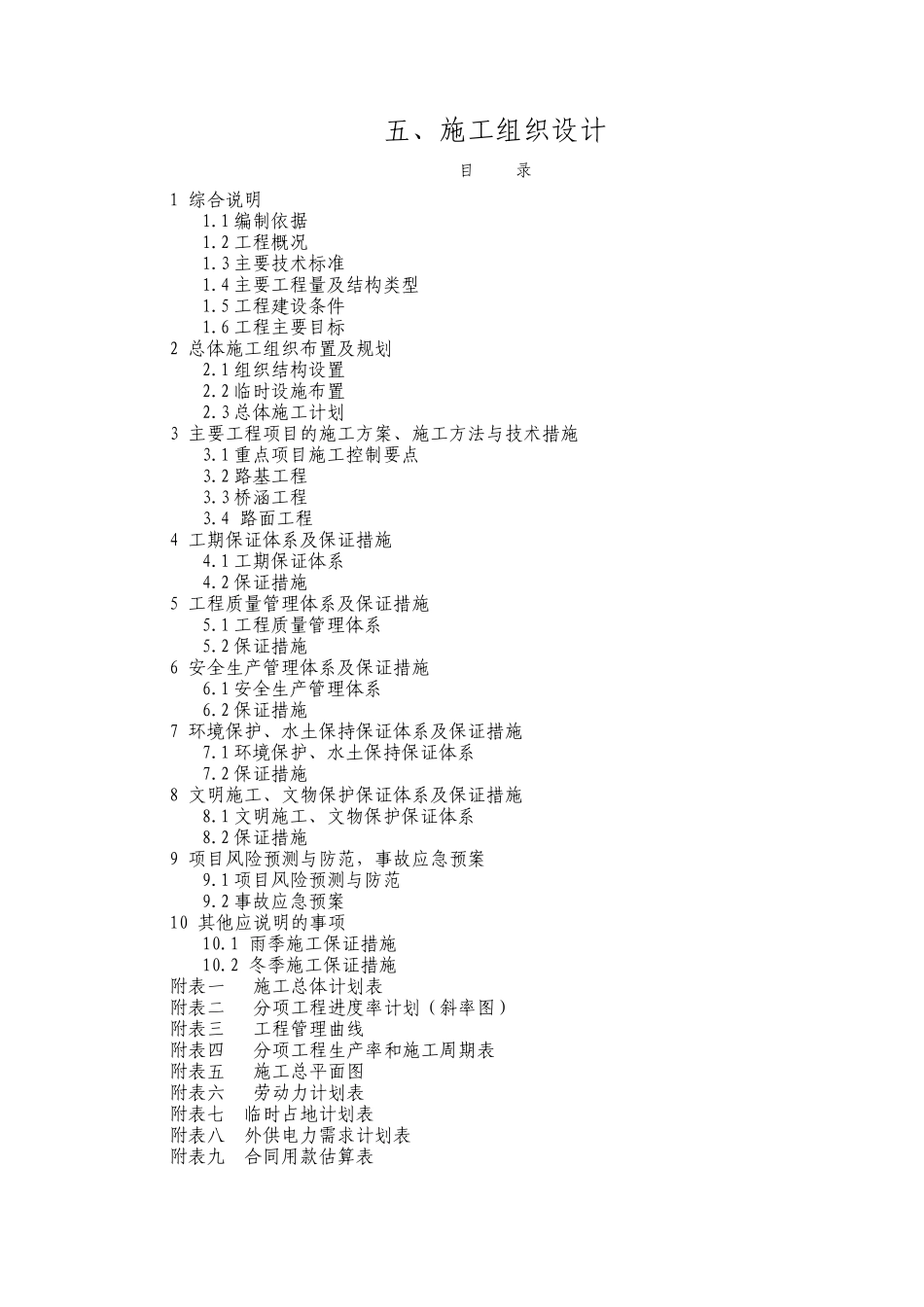

五、施工组织设计目录1综合说明1.1编制依据1.2工程概况1.3主要技术标准1.4主要工程量及结构类型1.5工程建设条件1.6工程主要目标2总体施工组织布置及规划2.1组织结构设置2.2临时设施布置2.3总体施工计划3主要工程项目的施工方案、施工方法与技术措施3.1重点项目施工控制要点3.2路基工程3.3桥涵工程3.4路面工程4工期保证体系及保证措施4.1工期保证体系4.2保证措施5工程质量管理体系及保证措施5.1工程质量管理体系5.2保证措施6安全生产管理体系及保证措施6.1安全生产管理体系6.2保证措施7环境保护、水土保持保证体系及保证措施7.1环境保护、水土保持保证体系7.2保证措施8文明施工、文物保护保证体系及保证措施8.1文明施工、文物保护保证体系8.2保证措施9项目风险预测与防范，事故应急预案9.1项目风险预测与防范9.2事故应急预案10其他应说明的事项10.1雨季施工保证措施10.2冬季施工保证措施附表一施工总体计划表附表二分项工程进度率计划（斜率图）附表三工程管理曲线附表四分项工程生产率和施工周期表附表五施工总平面图附表六劳动力计划表附表七临时占地计划表附表八外供电力需求计划表附表九合同用款估算表1综合说明1.1编制依据滨海新区西外环高速公路工程施工招标文件及补遗书滨海新区西外环高速公路工程施工招标图纸《公路工程技术标准》（JTGB01-2003）《公路路基施工技术规范》（JTGG10-2006）《公路桥涵施工技术规范》（JTJ041-2000）《公路工程水泥及水泥混凝土试验规程》(JTGE30-2005)《普通混凝土配合比设计规程》（JGJ55-2000）《钢筋焊接及验收规程》（JBJ18-2003）《公路交通安全设施施工技术规范》(JTGF71-2006)《公路工程质量检验评定标准》（JTGF18/1-2004）《公路工程集料试验规程》（JTJ058-2000）《公路土工试验规程》（JTGE40—2007）《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006）《公路工程施工安全技术规范》（JTJ076-95）《公路交通安全设施施工技术规范》(JTGF71-2006)1.2工程概况滨海新区西外环高速公路（津汉高速～海景大道）工程北接滨海新区在建津汉高速公路，向南依次与京津高速公路、第九大街、津滨高速公路津塘二线、天津大道、津晋高速公路以及海景大道相连，滨海新区西外环高速公路（津汉高速～海景大道）工程是滨海新区规划的“1环11射、5横5纵”的路网骨架中滨海环线的重要组成部分。本标段起止桩号为k25+989～k28+500，北起天津大道以北，上跨津晋高速立交后，下穿蓟港铁路，南至官港森林公园管理处以北。主要结构物为天津大道津晋高速互通立交，包括西外环主线A、B、C、D、E、F、G、H、L、Y、Z匝道，以及南门路桥。1.3主要技术标准主要技术标准项目名称滨海新区西外环高速公路（津汉高速～海景大道）工程公路等级高速公路设计车速主线100km/h桥梁结构荷载标准公路-Ⅰ级设计安全等级一级桥面横坡主线桥左、右幅桥标准段为双向2.0%；匝道桥梁2.0%，局部设有超高。抗震等级地震动峰值加速度系数为0.15g1.4主要工程量及结构类型路基工程：挖土方17974.21m3，挖除淤泥27100m3，借土填方31274m3，路基填方（6%灰土）142841.22m3，预制管桩60806m，水泥搅拌桩：60000m；路面工程：水泥石灰土底基层：6140m2石灰粉煤灰底基层：127160m2桥涵工程：（1）天津大道津晋高速互通立交上部结构墩号桥宽跨径说明梁高备注1主线左幅17、20.5(4×30)+2(5×30)、(3×30)+[3×21]+2(4×30)+(3×30)+[25+20+21]+(4×30)+[19+22]+{3×35}+{3×30}+(3×30)+2(4×30)局部变宽，其余等宽1.81.6预应力箱梁普通箱梁预应力小箱梁2主线右幅17、20.5(4×30)+2(5×30)、(3×30)+(4×30)+[3×21]+(5×30)+[24+25+25+22]+(5×30)+[19+22]+(3×35)+2(3×30)+2(4×30)局部变宽，其余等宽1.81.6普通箱梁预应力小箱梁3B线8.25[5×20]1.75普通箱梁4C线11.5[3×20]+[3×20]1.75普通箱梁5D线9.25、8(3×30)+2[3×20]+[4×20]普通箱梁预应力小箱梁6E线8[3×17]+[5×20]+[4×20]普通箱梁7F线8[3×17]+[4×20]+[3×20]等宽普通箱梁8G线8[15+18+18]+[4×20]等宽普通箱梁9H线8.25[5×18]普通箱梁10L线15[5×20]+[16+17+17]+[4×22]+(3×30)+[20+21+20]+[5×17]+[21+20.393+19.681]...
