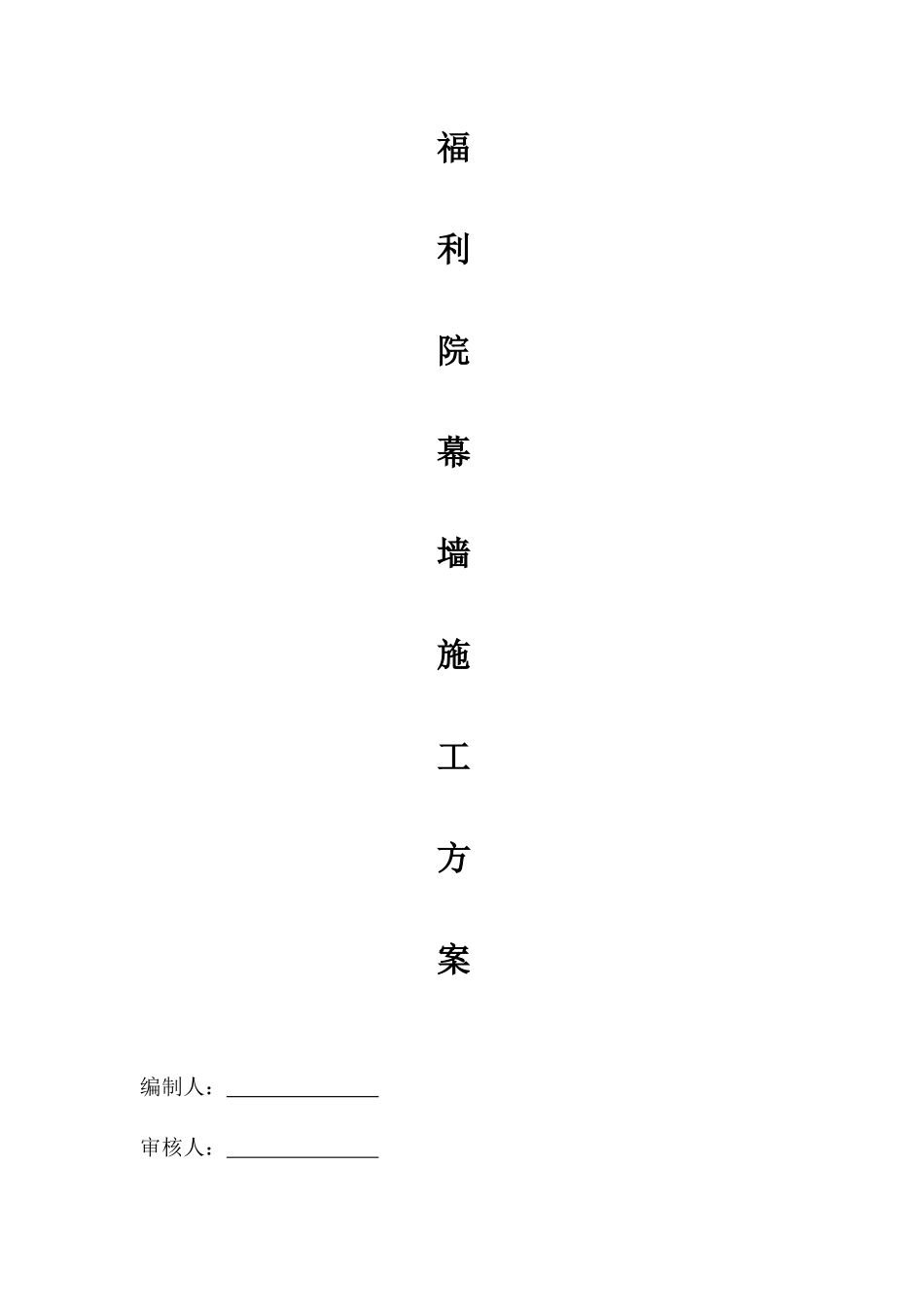

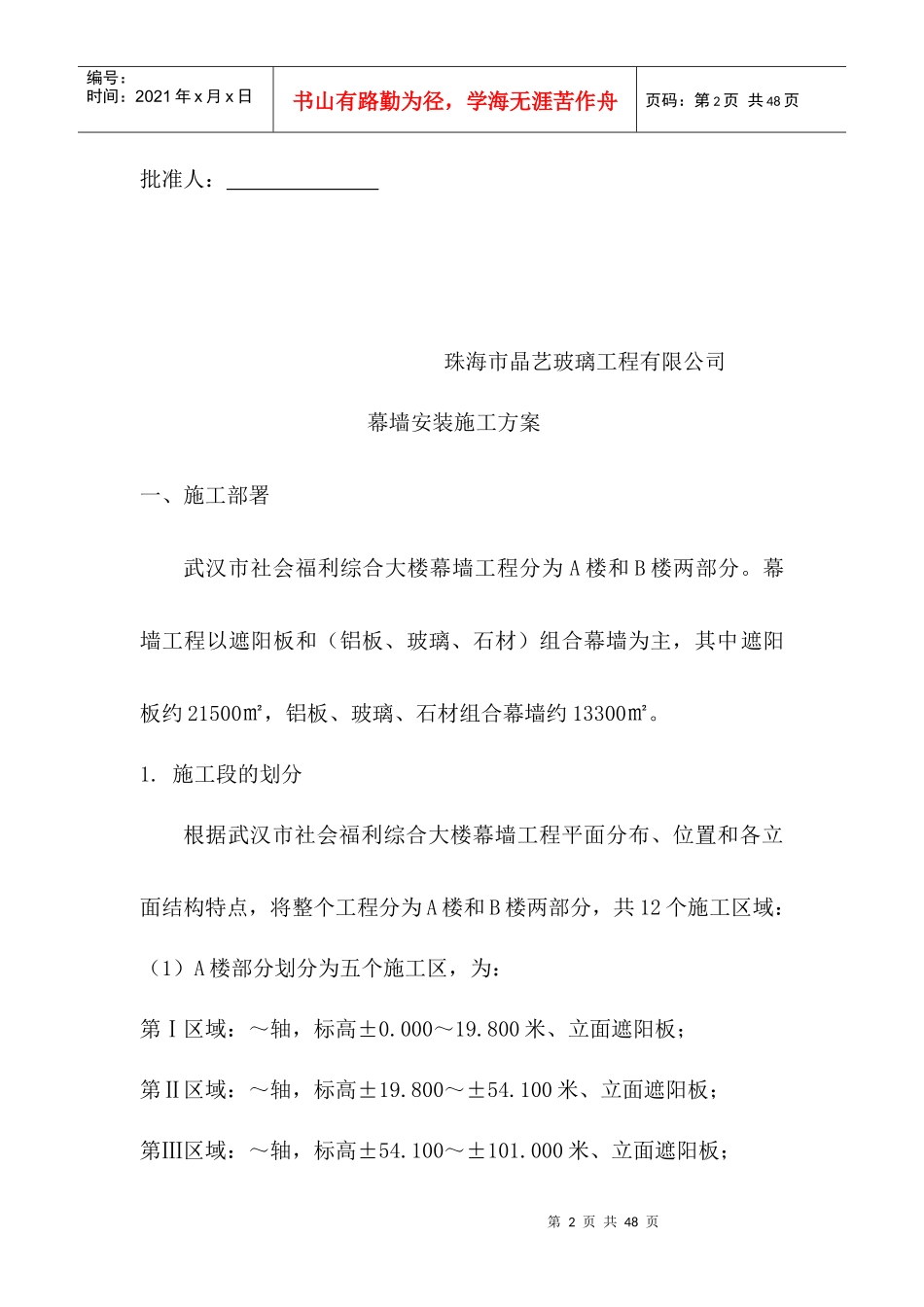

福利院幕墙施工方案编制人：审核人：第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页批准人：珠海市晶艺玻璃工程有限公司幕墙安装施工方案一、施工部署武汉市社会福利综合大楼幕墙工程分为A楼和B楼两部分。幕墙工程以遮阳板和（铝板、玻璃、石材）组合幕墙为主，其中遮阳板约21500㎡，铝板、玻璃、石材组合幕墙约13300㎡。1.施工段的划分根据武汉市社会福利综合大楼幕墙工程平面分布、位置和各立面结构特点，将整个工程分为A楼和B楼两部分，共12个施工区域：（1）A楼部分划分为五个施工区，为：第Ⅰ区域：～轴，标高±0.000～19.800米、立面遮阳板；第Ⅱ区域：～轴，标高±19.800～±54.100米、立面遮阳板；第Ⅲ区域：～轴，标高±54.100～±101.000米、立面遮阳板；第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页第Ⅳ区域：⑤～④轴和～轴，标高±0.000～±101.000米、立面组合幕墙；第Ⅴ区域：⑨～⑤轴，标高±0.000～±101.000米、立面遮阳板；（2）B楼部分划分为五个施工区，为：第Ⅰ区域：～轴，标高±0.000～±101.000米、立面组合幕墙；第Ⅱ区域：～轴，标高±0.000～±101.000米、立面遮阳板；第Ⅲ区域：～轴，标高±0.000～±54.100米、立面遮阳板；第Ⅳ区域：～轴，标高±54.100～±101.000米、立面遮阳板；第Ⅴ区域：～轴，标高±0.000～±101.000米、立面遮阳板；A楼和B楼之间：5层连廊A楼和B楼之上：网架吊顶一层各区按不同的施工阶段划分施工段。分别组织流水施工与平行施工。根据幕墙施工的特点,各区内按立面划分施工段。2.运输方案水平运输采用汽车运输加人工搬运的方法，垂直运输采用施工电梯的方法，部分材料或用塔吊运输。施工材料先通过施工电梯运第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页送到各楼层面，再由人工搬运到各作业区。3.施工措施组合幕墙转接件利用脚手架安装，龙骨、面板利用吊篮安装；装饰条转接件利用脚手架安装，装饰条利用吊篮安装。玻璃幕墙龙骨、面板均利用脚手架安装。连廊的龙骨、面板用行车进行安装；吊篮的具体安装：组合幕墙的吊篮固定在结构梁上（附图）。连廊底部装饰条安装所用吊篮由室内洞口支出，为减轻室内楼板压力，在吊篮配重底部垫厚50mm以上，面积2平方米以上垫板。剩余部分安装装饰条的吊篮安装在顶楼楼板上。A栋玻璃幕墙和裙楼玻璃幕墙的吊篮安装在顶层楼板上。幕墙施工主要分为两个阶段，即转接件安装阶段和龙骨、面材安装阶段。根据施工段的划分和各立面幕墙作业面广的特点，我司采用平行施工法，计划各个施工区域同时施工。整体施工程序由下部向上部施工。第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页依照本工程特点进行安排，总体的施工顺序为：准备工作→幕墙骨架的安装→防雷、防火等隐蔽工程施工→幕墙结构及隐蔽工程验收→幕墙面板安装→打胶密封→幕墙保洁→三清退场→工程交验。二、施工方案重点及难点分析1.施工重点分析（1）A楼⑤～④轴和～轴，B楼～轴立面组合幕墙，面积共约13300㎡；（2）遮阳板的安装，面积共约21500㎡；2.施工难点分析（1）测量放线难度大本工程大楼外形系多个楼体、多个弧面组成，造型独特，交接面多、转角多，施工测量放线复杂、精度要求高是本工程的一大难点。如何保证幕墙安装的精度，确保幕墙外观效果，是本工程测量工作的关键。测量质量的好坏直接关系到今后各分项工程施工和安装质量，以及施工速度。这是施工过程中第一道难关。第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页应对措施：①首先要完全掌握图纸的精髓及要点。其次严格控制基准线（包括复核楼层标高线、1M线）、定位线，基层处理一定要到位。多次复核放线尺寸及放样模板。定位放线的设备采用激光经纬放线定位仪。我司严格按照建筑师平面分格、现有立面分格尺寸、材料布置及材料造型的要求，充分体现建筑师的设计意图。②结合图纸要求，充分理解室外设计和整体...
