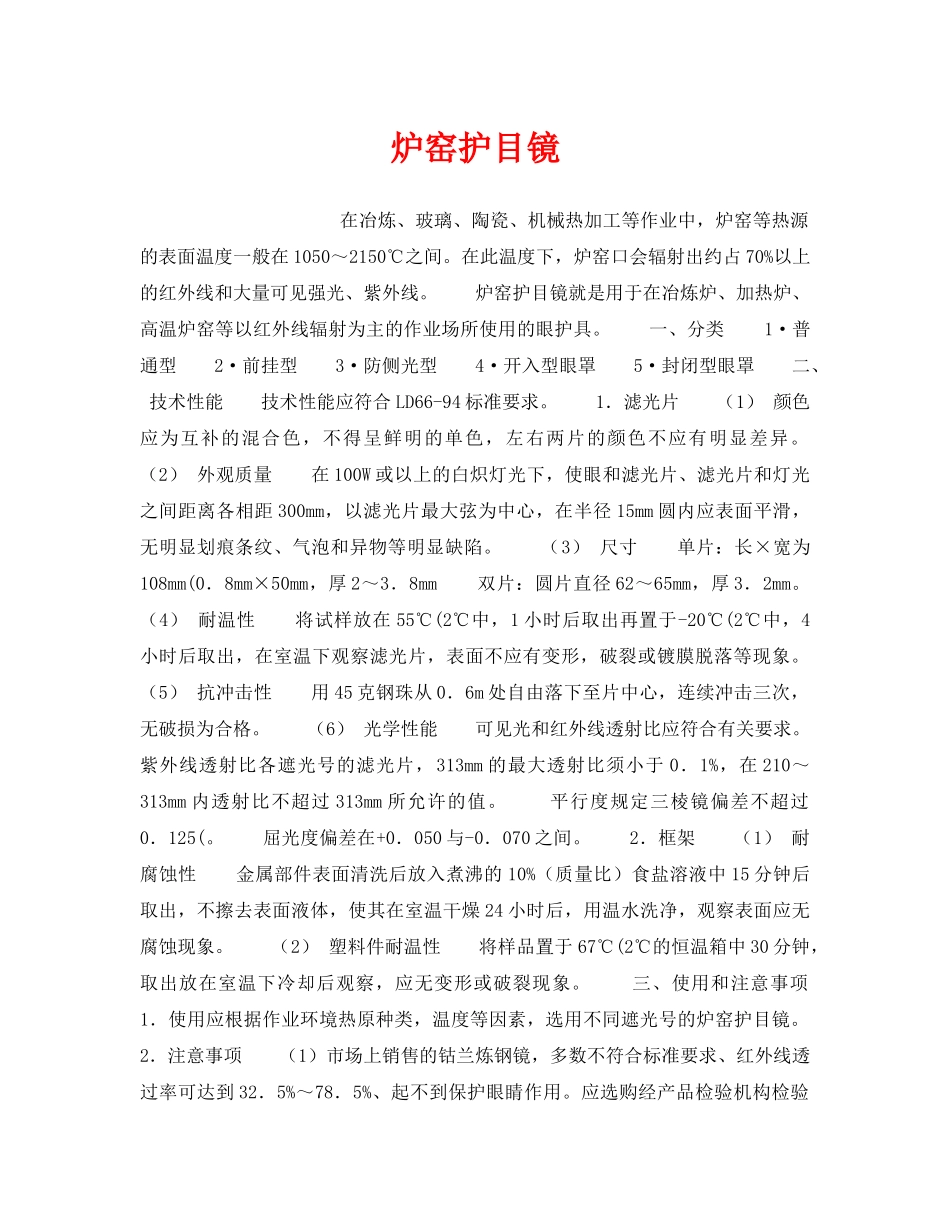

炉窑护目镜在冶炼、玻璃、陶瓷、机械热加工等作业中，炉窑等热源的表面温度一般在1050～2150℃之间
在此温度下，炉窑口会辐射出约占70%以上的红外线和大量可见强光、紫外线
炉窑护目镜就是用于在冶炼炉、加热炉、高温炉窑等以红外线辐射为主的作业场所使用的眼护具
一、分类1·普通型2·前挂型3·防侧光型4·开入型眼罩5·封闭型眼罩二、技术性能技术性能应符合LD66-94标准要求
1．滤光片（1）颜色应为互补的混合色，不得呈鲜明的单色，左右两片的颜色不应有明显差异
（2）外观质量在100W或以上的白炽灯光下，使眼和滤光片、滤光片和灯光之间距离各相距300mm，以滤光片最大弦为中心，在半径15mm圆内应表面平滑，无明显划痕条纹、气泡和异物等明显缺陷
（3）尺寸单片：长×宽为108mm(0．8mm×50mm，厚2～3．8mm双片：圆片直径62～65mm，厚3．2mm
（4）耐温性将试样放在55℃(2℃中，1小时后取出再置于-20℃(2℃中，4小时后取出，在室温下观察滤光片，表面不应有变形，破裂或镀膜脱落等现象
（5）抗冲击性用45克钢珠从0．6m处自由落下至片中心，连续冲击三次，无破损为合格
（6）光学性能可见光和红外线透射比应符合有关要求
紫外线透射比各遮光号的滤光片，313mm的最大透射比须小于0．1%，在210～313mm内透射比不超过313mm所允许的值
平行度规定三棱镜偏差不超过0．125(
屈光度偏差在+0．050与-0．070之间
2．框架（1）耐腐蚀性金属部件表面清洗后放入煮沸的10%（质量比）食盐溶液中15分钟后取出，不擦去表面液体，使其在室温干燥24小时后，用温水洗净，观察表面应无腐蚀现象
（2）塑料件耐温性将样品置于67℃(2℃的恒温箱中30分钟，取出放在室温下冷却后观察，应无变形或破裂现象

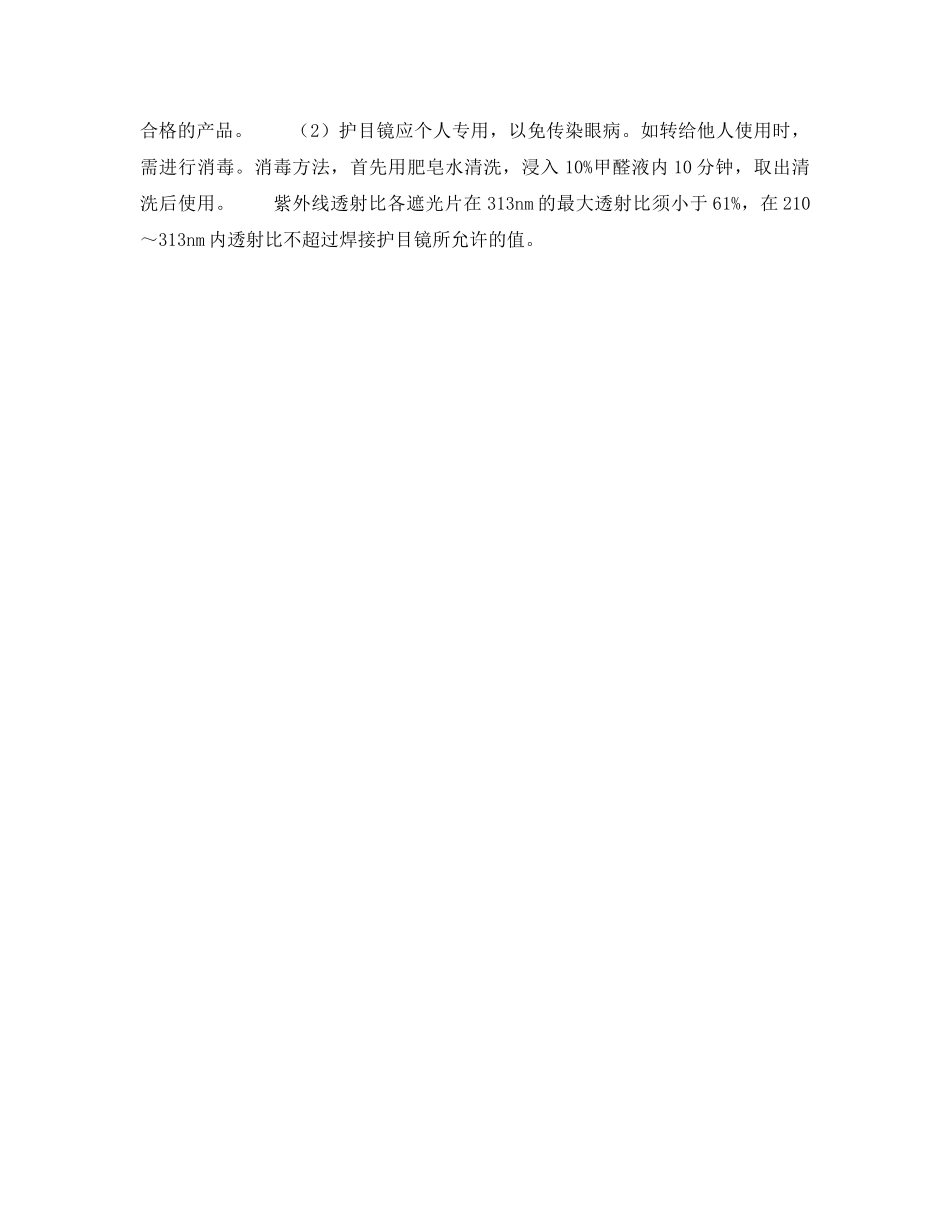

三、使用和注意事项1．使用应根据作业环境热原种类，温度等因素，选用不同
