《管理资料-技术交底》之35KV架空线路安全技术交底 VIP免费

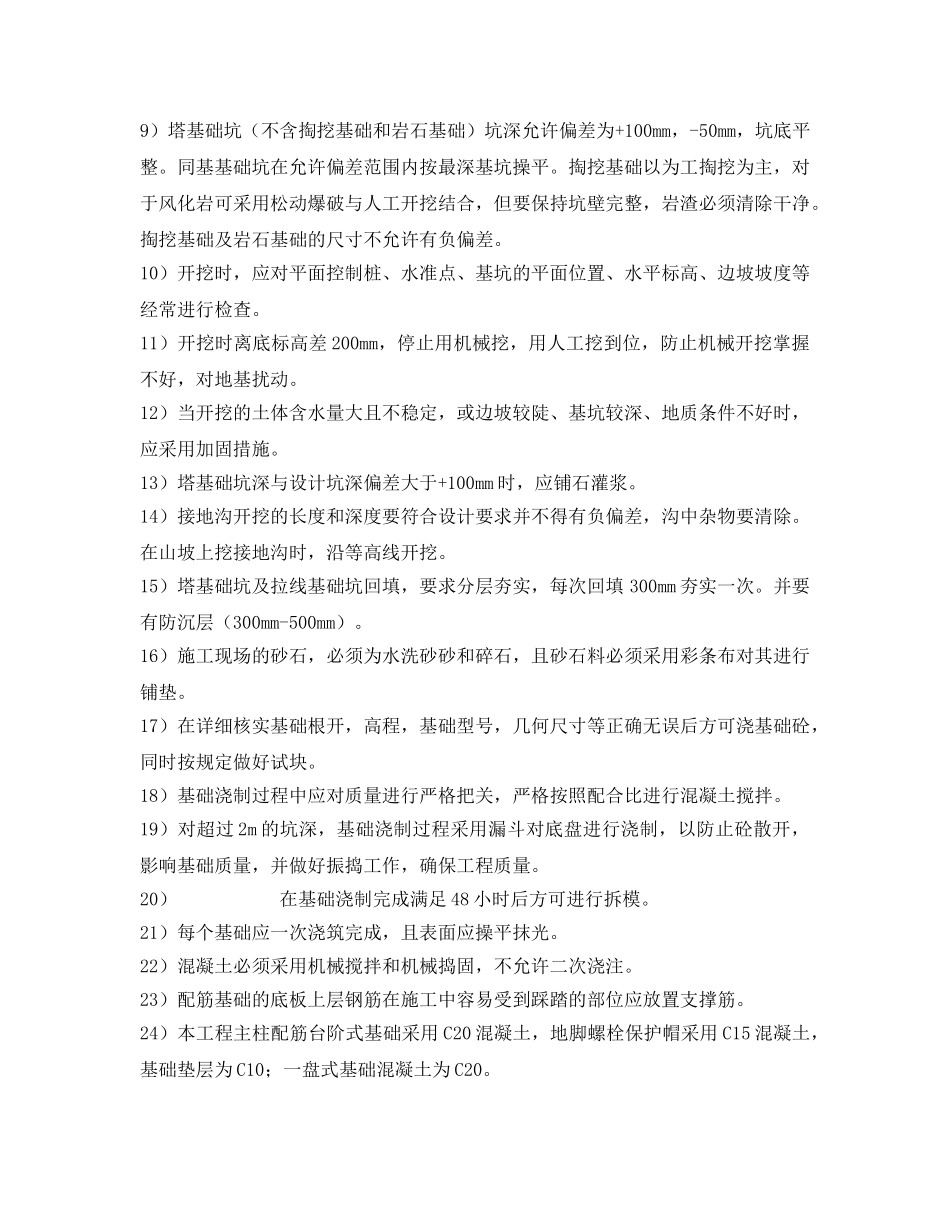

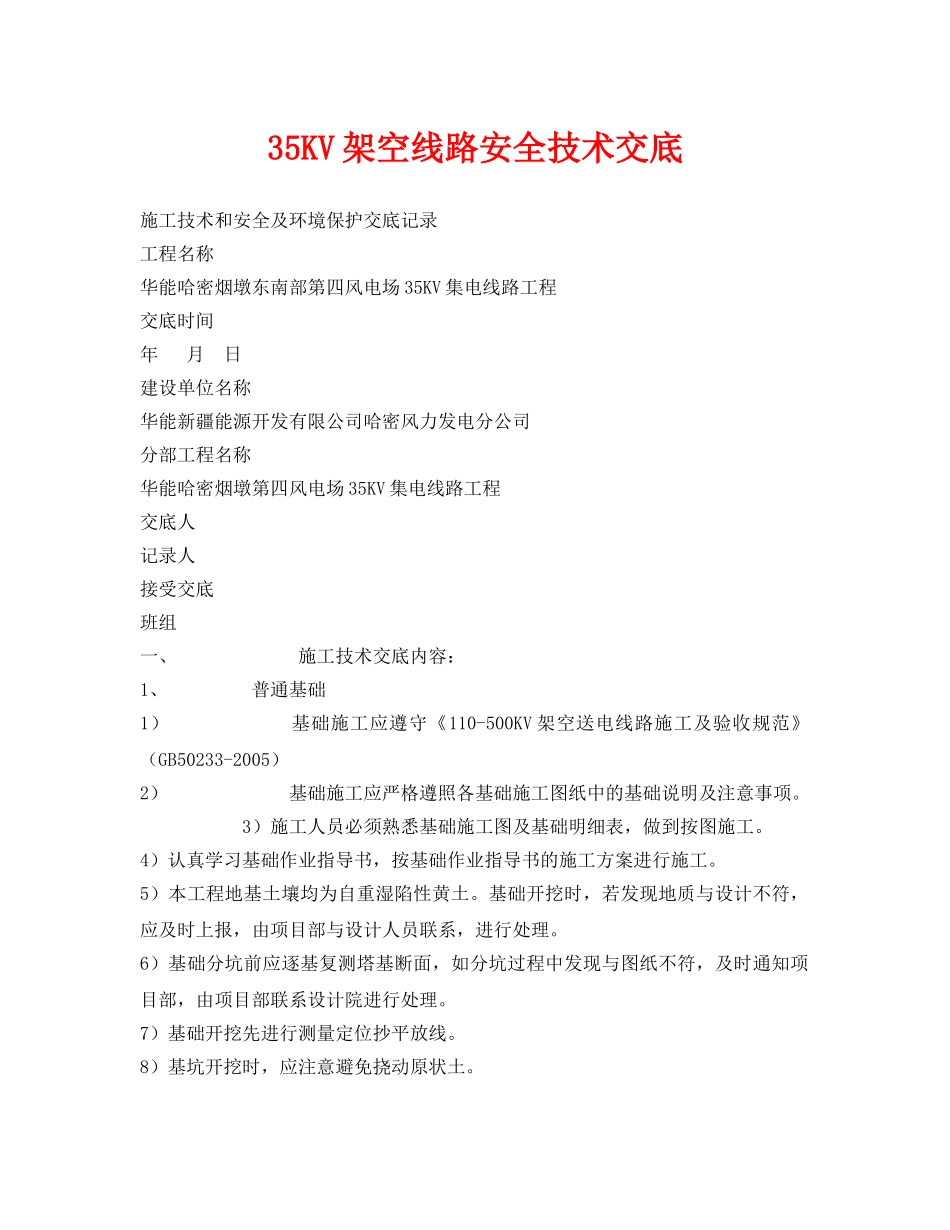

35KV架空线路安全技术交底施工技术和安全及环境保护交底记录工程名称华能哈密烟墩东南部第四风电场35KV集电线路工程交底时间年月日建设单位名称华能新疆能源开发有限公司哈密风力发电分公司分部工程名称华能哈密烟墩第四风电场35KV集电线路工程交底人记录人接受交底班组一、施工技术交底内容：1、普通基础1）基础施工应遵守《110-500KV架空送电线路施工及验收规范》（GB50233-2005）2）基础施工应严格遵照各基础施工图纸中的基础说明及注意事项。3）施工人员必须熟悉基础施工图及基础明细表，做到按图施工。4）认真学习基础作业指导书，按基础作业指导书的施工方案进行施工。5）本工程地基土壤均为自重湿陷性黄土。基础开挖时，若发现地质与设计不符，应及时上报，由项目部与设计人员联系，进行处理。6）基础分坑前应逐基复测塔基断面，如分坑过程中发现与图纸不符，及时通知项目部，由项目部联系设计院进行处理。7）基础开挖先进行测量定位抄平放线。8）基坑开挖时，应注意避免挠动原状土。9）塔基础坑（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，-50mm，坑底平整。同基基础坑在允许偏差范围内按最深基坑操平。掏挖基础以为工掏挖为主，对于风化岩可采用松动爆破与人工开挖结合，但要保持坑壁完整，岩渣必须清除干净。掏挖基础及岩石基础的尺寸不允许有负偏差。10）开挖时，应对平面控制桩、水准点、基坑的平面位置、水平标高、边坡坡度等经常进行检查。11）开挖时离底标高差200mm，停止用机械挖，用人工挖到位，防止机械开挖掌握不好，对地基扰动。12）当开挖的土体含水量大且不稳定，或边坡较陡、基坑较深、地质条件不好时，应采用加固措施。13）塔基础坑深与设计坑深偏差大于+100mm时，应铺石灌浆。14）接地沟开挖的长度和深度要符合设计要求并不得有负偏差，沟中杂物要清除。在山坡上挖接地沟时，沿等高线开挖。15）塔基础坑及拉线基础坑回填，要求分层夯实，每次回填300mm夯实一次。并要有防沉层（300mm-500mm）。16）施工现场的砂石，必须为水洗砂砂和碎石，且砂石料必须采用彩条布对其进行铺垫。17）在详细核实基础根开，高程，基础型号，几何尺寸等正确无误后方可浇基础砼，同时按规定做好试块。18）基础浇制过程中应对质量进行严格把关，严格按照配合比进行混凝土搅拌。19）对超过2m的坑深，基础浇制过程采用漏斗对底盘进行浇制，以防止砼散开，影响基础质量，并做好振捣工作，确保工程质量。20）在基础浇制完成满足48小时后方可进行拆模。21）每个基础应一次浇筑完成，且表面应操平抹光。22）混凝土必须采用机械搅拌和机械捣固，不允许二次浇注。23）配筋基础的底板上层钢筋在施工中容易受到踩踏的部位应放置支撑筋。24）本工程主柱配筋台阶式基础采用C20混凝土，地脚螺栓保护帽采用C15混凝土，基础垫层为C10；一盘式基础混凝土为C20。25）除各段基础施工图中要求砌筑毛石护坡的塔位外，在施工过程中如还需要护坡其它特殊处理的塔位，应有设计代表结合具体塔位处的实际情况进行处理。26）铁塔组立前应用水泥砂浆抹平基础柱面，紧线前拧紧地脚螺栓，在拧紧螺帽前，用M20水泥砂浆将塔脚板的地脚螺栓孔与螺栓间的空隙填实，再盖上垫板，拧紧螺帽，地脚螺栓不得进入塔脚板的剪切面。27）有不等长腿的塔位，应先施工高程较低的基础。28）所有基面要求散水，其坡度为5%。29）基础开坑前应请专业人员进行验槽。30）各基础施工分坑前，需将塔型，呼称高与电气塔位明细对照无误后方可施工。31）基础回填时应分层夯实，每层厚度200mm至300mm，夯实后的压实系数不小于0.95。32）所有铁塔基础要降基面的塔位，必须降至设计要求的标高，如有变化需征得设计单位的同意，基础开挖后，如遇有地下水时，应及时通知设计代表。33）基础施工前应校对铁塔基础跟开，地脚螺栓间距，核对无误后方可施工。34）全线焊条采用E43、E50两种：Q345钢焊接采用E50，Q235钢焊接采用E43，Q345与Q235焊接采用E43。35）对于转角塔、终端塔为确保紧线后补向内角侧、线路侧倾斜，其基础顶面应考虑预偏，预偏参考值如下当0°-30°时为基础跟开的3‰当30°-60°时为基础跟开的5‰当60°-90°时为基础跟开...
