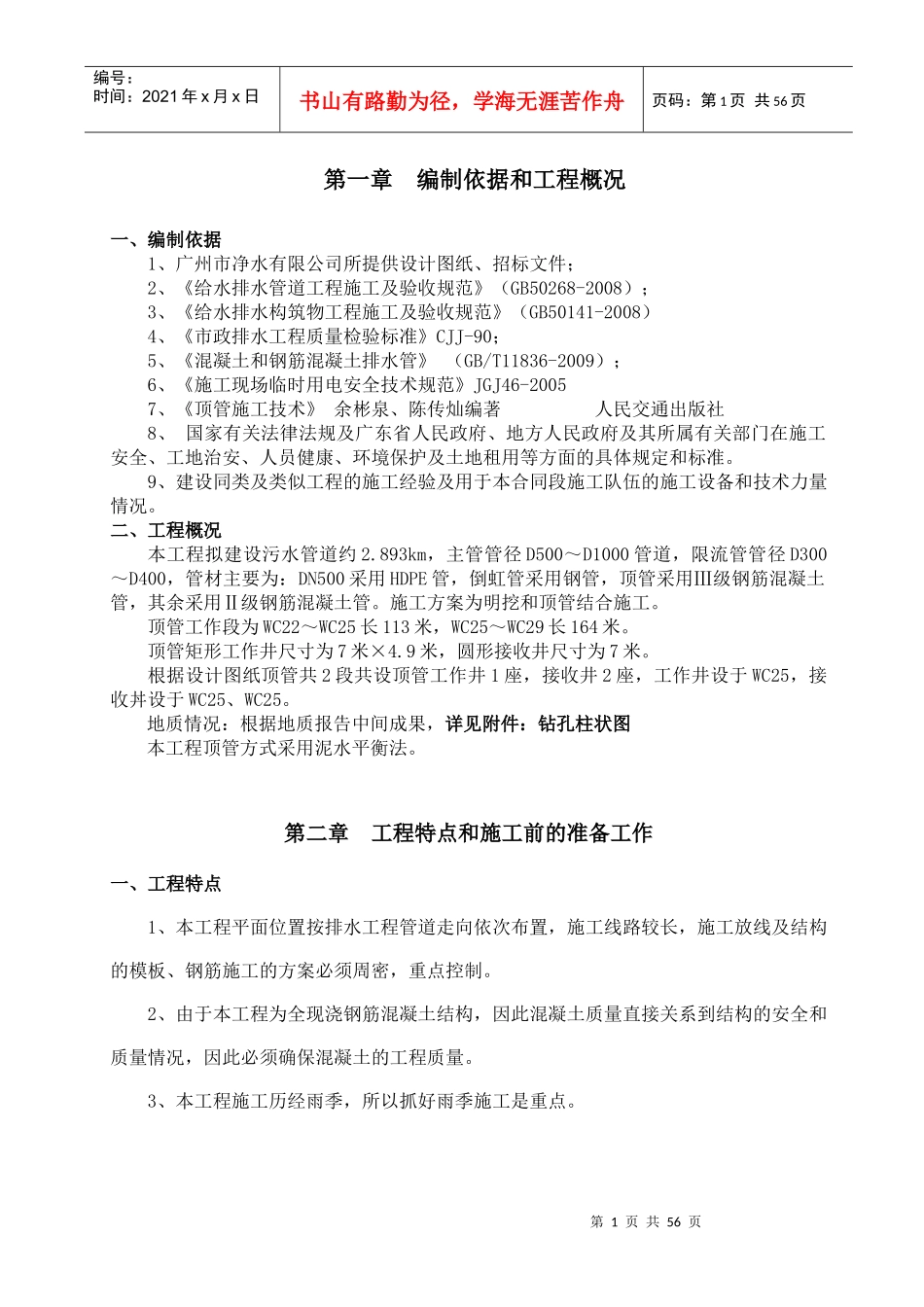

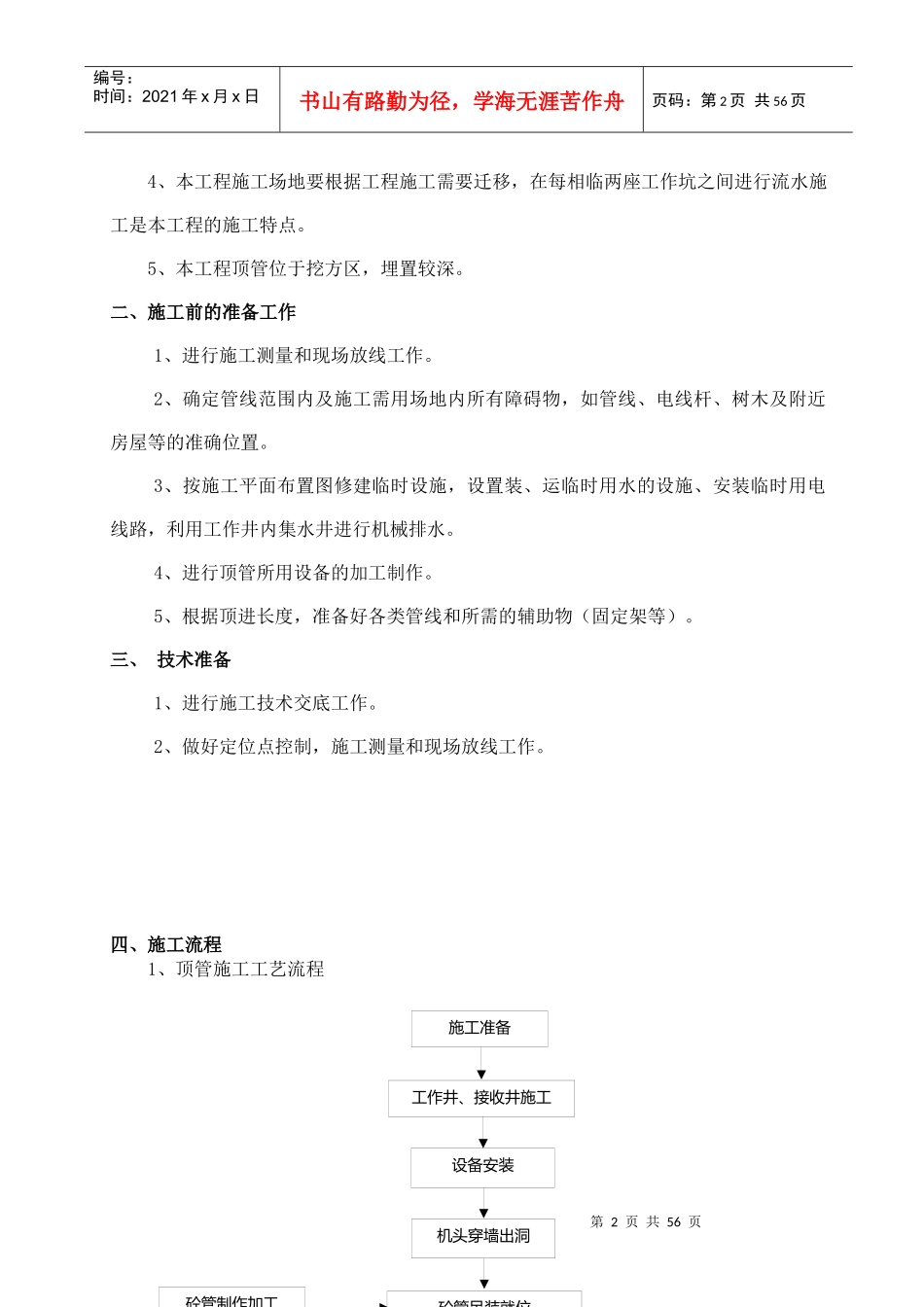

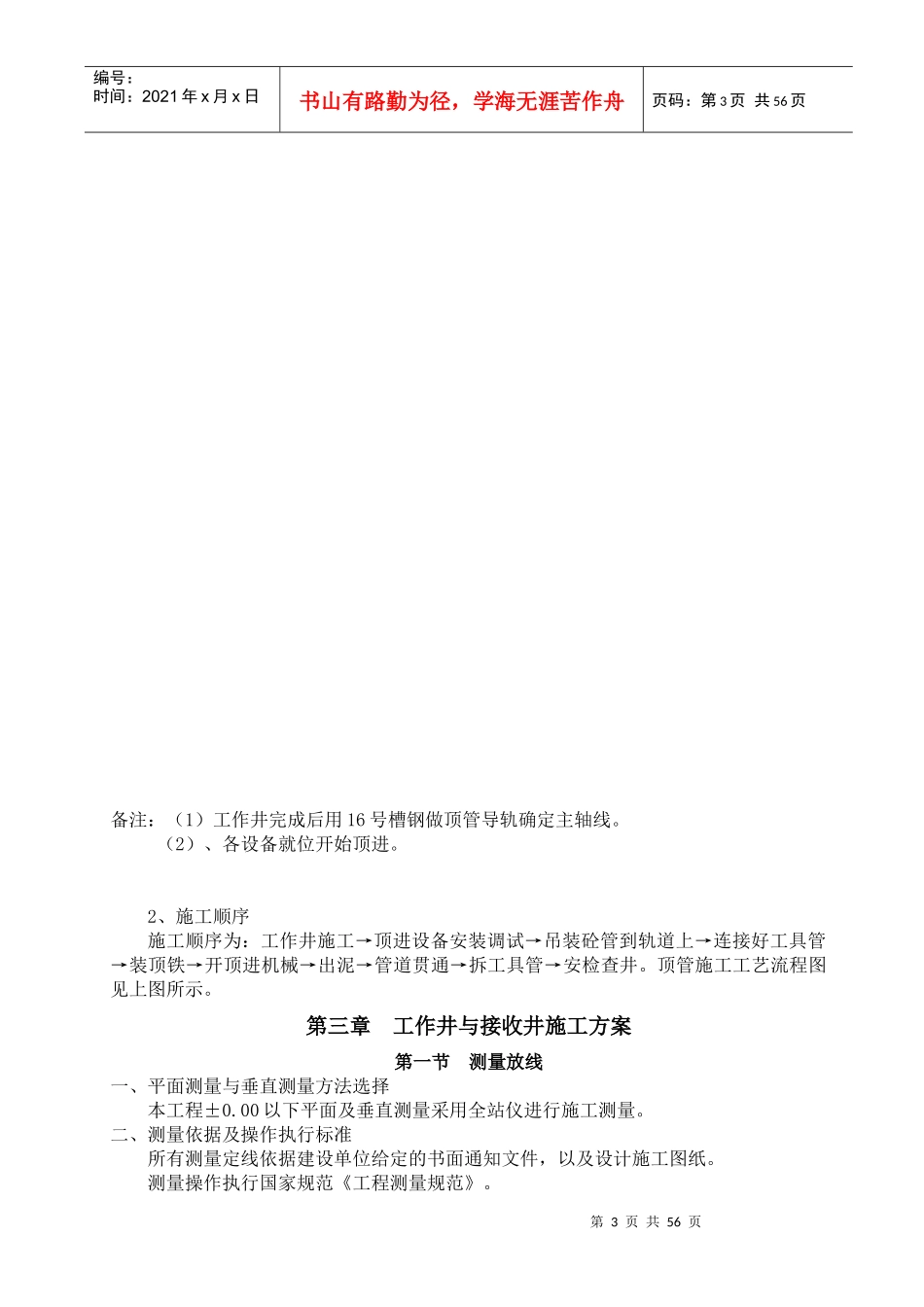

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一章编制依据和工程概况一、编制依据1、广州市净水有限公司所提供设计图纸、招标文件；2、《给水排水管道工程施工及验收规范》（GB50268-2008）；3、《给水排水构筑物工程施工及验收规范》（GB50141-2008）4、《市政排水工程质量检验标准》CJJ-90；5、《混凝土和钢筋混凝土排水管》（GB/T11836-2009）；6、《施工现场临时用电安全技术规范》JGJ46-20057、《顶管施工技术》余彬泉、陈传灿编著人民交通出版社8、国家有关法律法规及广东省人民政府、地方人民政府及其所属有关部门在施工安全、工地治安、人员健康、环境保护及土地租用等方面的具体规定和标准。9、建设同类及类似工程的施工经验及用于本合同段施工队伍的施工设备和技术力量情况。二、工程概况本工程拟建设污水管道约2.893km，主管管径D500～D1000管道，限流管管径D300～D400，管材主要为：DN500采用HDPE管，倒虹管采用钢管，顶管采用Ⅲ级钢筋混凝土管，其余采用Ⅱ级钢筋混凝土管。施工方案为明挖和顶管结合施工。顶管工作段为WC22～WC25长113米，WC25～WC29长164米。顶管矩形工作井尺寸为7米×4.9米，圆形接收井尺寸为7米。根据设计图纸顶管共2段共设顶管工作井1座，接收井2座，工作井设于WC25，接收丼设于WC25、WC25。地质情况：根据地质报告中间成果，详见附件：钻孔柱状图本工程顶管方式采用泥水平衡法。第二章工程特点和施工前的准备工作一、工程特点1、本工程平面位置按排水工程管道走向依次布置，施工线路较长，施工放线及结构的模板、钢筋施工的方案必须周密，重点控制。2、由于本工程为全现浇钢筋混凝土结构，因此混凝土质量直接关系到结构的安全和质量情况，因此必须确保混凝土的工程质量。3、本工程施工历经雨季，所以抓好雨季施工是重点。第2页共56页第1页共56页工作井、接收井施工设备安装砼管吊装就位砼管制作加工施工准备机头穿墙出洞编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页4、本工程施工场地要根据工程施工需要迁移，在每相临两座工作坑之间进行流水施工是本工程的施工特点。5、本工程顶管位于挖方区，埋置较深。二、施工前的准备工作1、进行施工测量和现场放线工作。2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。3、按施工平面布置图修建临时设施，设置装、运临时用水的设施、安装临时用电线路，利用工作井内集水井进行机械排水。4、进行顶管所用设备的加工制作。5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。三、技术准备1、进行施工技术交底工作。2、做好定位点控制，施工测量和现场放线工作。四、施工流程1、顶管施工工艺流程第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页备注：（1）工作井完成后用16号槽钢做顶管导轨确定主轴线。（2）、各设备就位开始顶进。2、施工顺序施工顺序为：工作井施工→顶进设备安装调试→吊装砼管到轨道上→连接好工具管→装顶铁→开顶进机械→出泥→管道贯通→拆工具管→安检查井。顶管施工工艺流程图见上图所示。第三章工作井与接收井施工方案第一节测量放线一、平面测量与垂直测量方法选择本工程±0.00以下平面及垂直测量采用全站仪进行施工测量。二、测量依据及操作执行标准所有测量定线依据建设单位给定的书面通知文件，以及设计施工图纸。测量操作执行国家规范《工程测量规范》。第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页三、建立测量放线小组序号职务人数1测量工程师1人2专职测量员1人3测量放线员2人四、本工程测量仪器、量具精度序号仪器、量具名称职务型号及精度数量备注1全站仪ZT20Pro1台鉴定2水准仪DS323台鉴定3塔尺5m1条鉴定4钢卷尺50m1条鉴定五、测量控制目标1、测量放线合格率100%，确保达到施工精度和进度要求。2、平面的控制线测量精度不低于1/10000，其测角精度不低于20〃。3、标高控制：每连续墙施工段层间测量偏差≤±3mm，全高≤±10mm。六、测...
