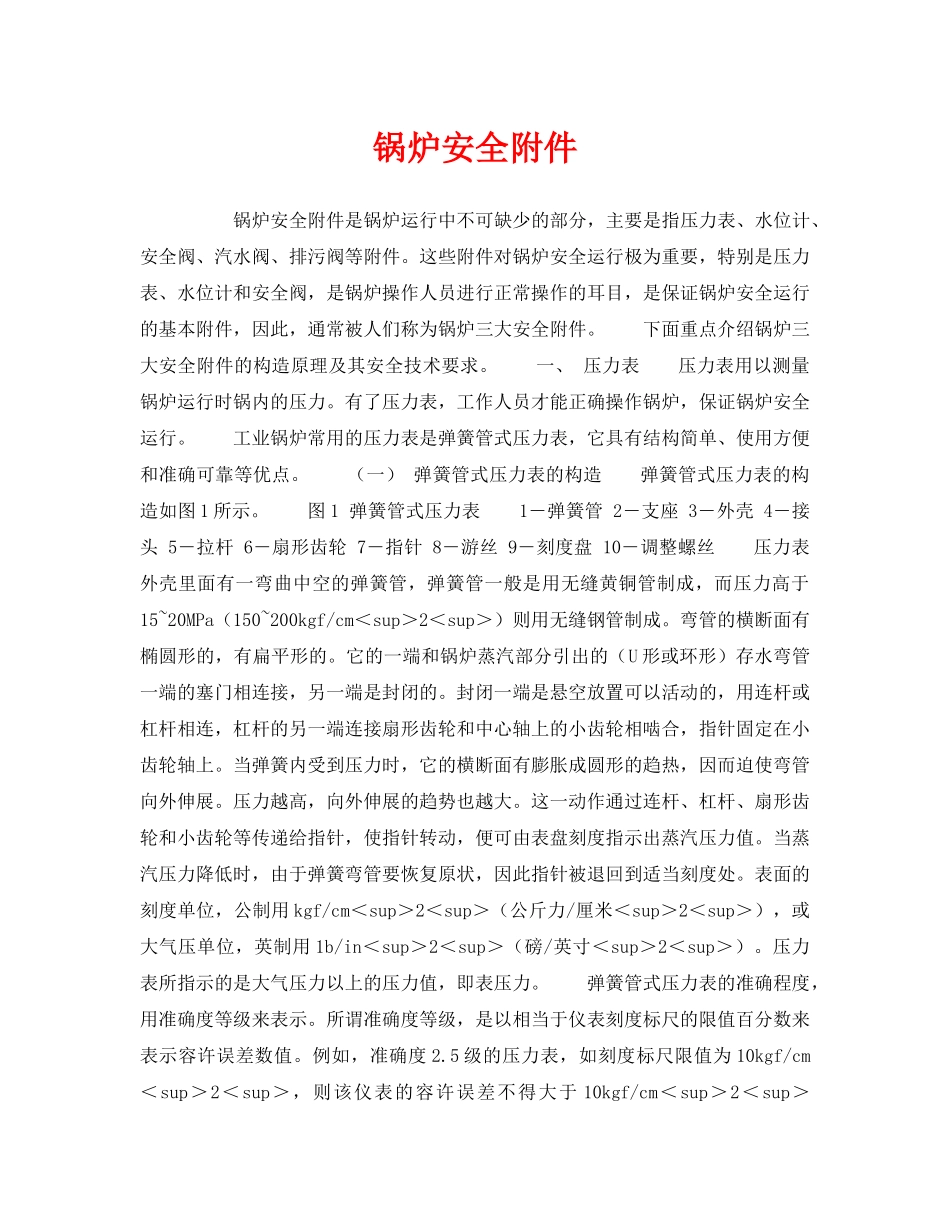

锅炉安全附件锅炉安全附件是锅炉运行中不可缺少的部分，主要是指压力表、水位计、安全阀、汽水阀、排污阀等附件。这些附件对锅炉安全运行极为重要，特别是压力表、水位计和安全阀，是锅炉操作人员进行正常操作的耳目，是保证锅炉安全运行的基本附件，因此，通常被人们称为锅炉三大安全附件。下面重点介绍锅炉三大安全附件的构造原理及其安全技术要求。一、压力表压力表用以测量锅炉运行时锅内的压力。有了压力表，工作人员才能正确操作锅炉，保证锅炉安全运行。工业锅炉常用的压力表是弹簧管式压力表，它具有结构简单、使用方便和准确可靠等优点。（一）弹簧管式压力表的构造弹簧管式压力表的构造如图1所示。图1弹簧管式压力表1―弹簧管2―支座3―外壳4―接头5―拉杆6―扇形齿轮7―指针8―游丝9―刻度盘10―调整螺丝压力表外壳里面有一弯曲中空的弹簧管，弹簧管一般是用无缝黄铜管制成，而压力高于15~20MPa（150~200kgf/cm＜sup＞2＜sup＞）则用无缝钢管制成。弯管的横断面有椭圆形的，有扁平形的。它的一端和锅炉蒸汽部分引出的（U形或环形）存水弯管一端的塞门相连接，另一端是封闭的。封闭一端是悬空放置可以活动的，用连杆或杠杆相连，杠杆的另一端连接扇形齿轮和中心轴上的小齿轮相啮合，指针固定在小齿轮轴上。当弹簧内受到压力时，它的横断面有膨胀成圆形的趋热，因而迫使弯管向外伸展。压力越高，向外伸展的趋势也越大。这一动作通过连杆、杠杆、扇形齿轮和小齿轮等传递给指针，使指针转动，便可由表盘刻度指示出蒸汽压力值。当蒸汽压力降低时，由于弹簧弯管要恢复原状，因此指针被退回到适当刻度处。表面的刻度单位，公制用kgf/cm＜sup＞2＜sup＞（公斤力/厘米＜sup＞2＜sup＞），或大气压单位，英制用1b/in＜sup＞2＜sup＞（磅/英寸＜sup＞2＜sup＞）。压力表所指示的是大气压力以上的压力值，即表压力。弹簧管式压力表的准确程度，用准确度等级来表示。所谓准确度等级，是以相当于仪表刻度标尺的限值百分数来表示容许误差数值。例如，准确度2.5级的压力表，如刻度标尺限值为10kgf/cm＜sup＞2＜sup＞，则该仪表的容许误差不得大于10kgf/cm＜sup＞2＜sup＞×2.5%=0.25kgf/cm＜sup＞2＜sup＞。压力表的准确等级在刻度表盘上有明显标志。（二）压力表的装置及其附属设备压力表应装在便于观察和温度较低的地方。如果压力表装在靠近高温的地方，它的传动机构受热后所产生的变形将要影响指示压力的准确度。所以压力表的安装地点应尽可能远离蒸道或易受辐射的地方，并且要有充分的照明，使锅炉工作人员随时都能看到它所指示的汽压。压力表下方应装有存水弯管（U形或圆环形），使蒸汽在弯管内凝。这样作用于压力表的是凝结水而不是高温蒸汽。如果不装存水弯管，蒸汽直接冲入表中的弹簧弯管，将会损坏表内零件，或使指示的压力不准。存水弯管的式样如图2所示。图2几种不同形式的存水弯管在压力表和存水管之间应装有三通旋塞（俗称考克），以便冲洗存水弯管和校验压力表。如无三通旋塞，则可以装置三通在其三端各加装一只普通旋塞来代替三通旋塞。三通旋塞的使用方法，如图3所示。图3三通旋塞位置变换图1―正常工作时的位置2―压力表联通大气的位置3―冲洗存水弯管时的位置4―使存水弯管内蓄积凝结水的位置5―校对压力表的位置将手柄转到2的位置，这时压力表指针应回到零。将手柄转到1的位置，指针指示在原来的压力数值位置。冲洗存水弯管时，将手柄转到3的位置。当管子冲洗完毕并放出管内存水以后，转动手柄，将阀门放在半开半闭的位置4，等管子内积满凝结水的，再将阀门恢复到1的位置。校正压力表时，在法兰上装上一个已经校对准确的压力表，将后柄转到位置5上，这时两只压力表的指示值必须相同。三通旋塞的手柄必须缓慢地转动，以免凝结水冲入表内而损坏压力表。（三）压力表的安全技术要求锅炉上装置的压力表应符合下列要求：1．每台锅炉必须装有与锅筒蒸汽空间直接相连接的压力表。在可分式省煤器出口、给水管的调节阀前、过热器出口和主汽阀之间、再热器进出口处均装置压力表。2．工作压力＜25atm的锅炉，压力表精确度不应低于2.5级；工作压力≥25atm的锅炉，压力表精度不应...
