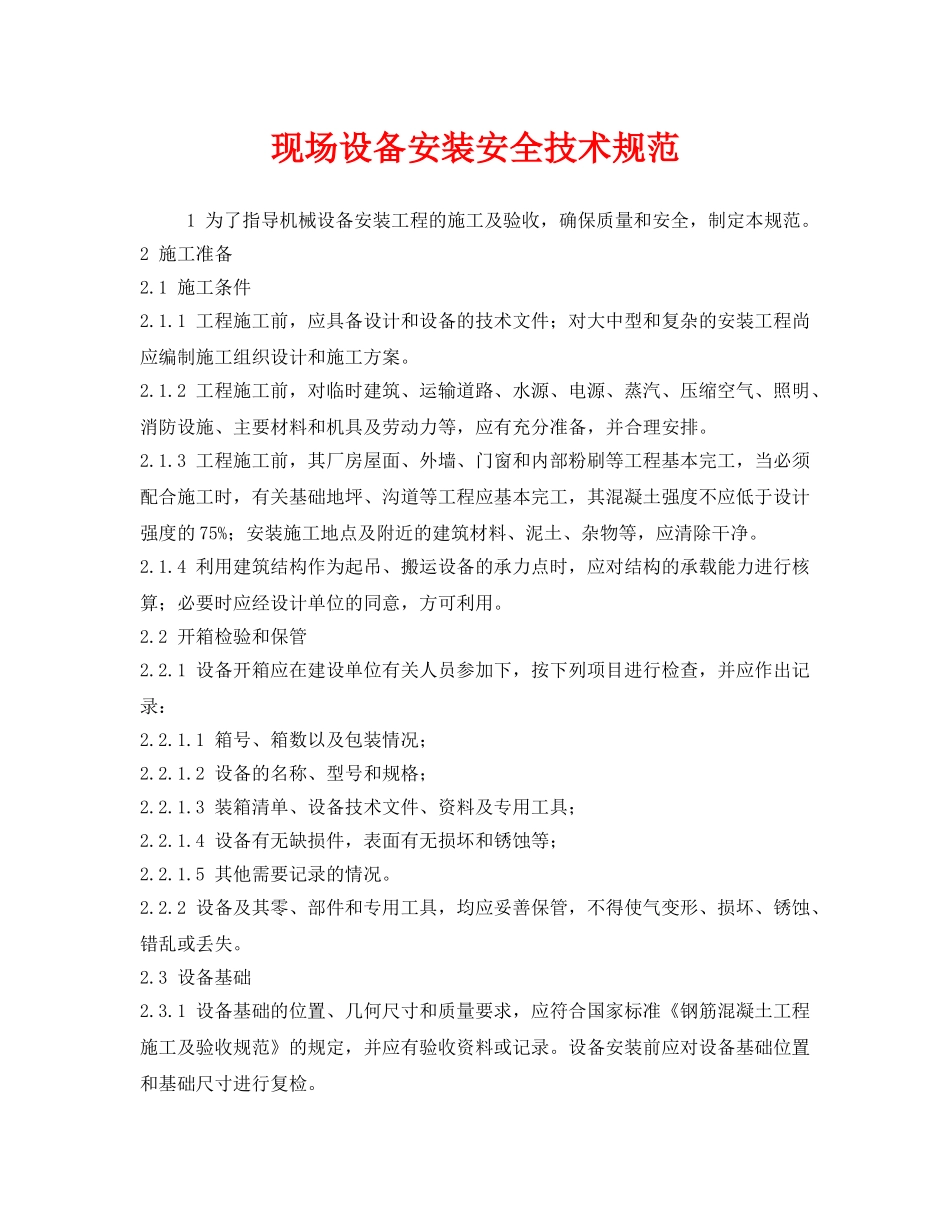

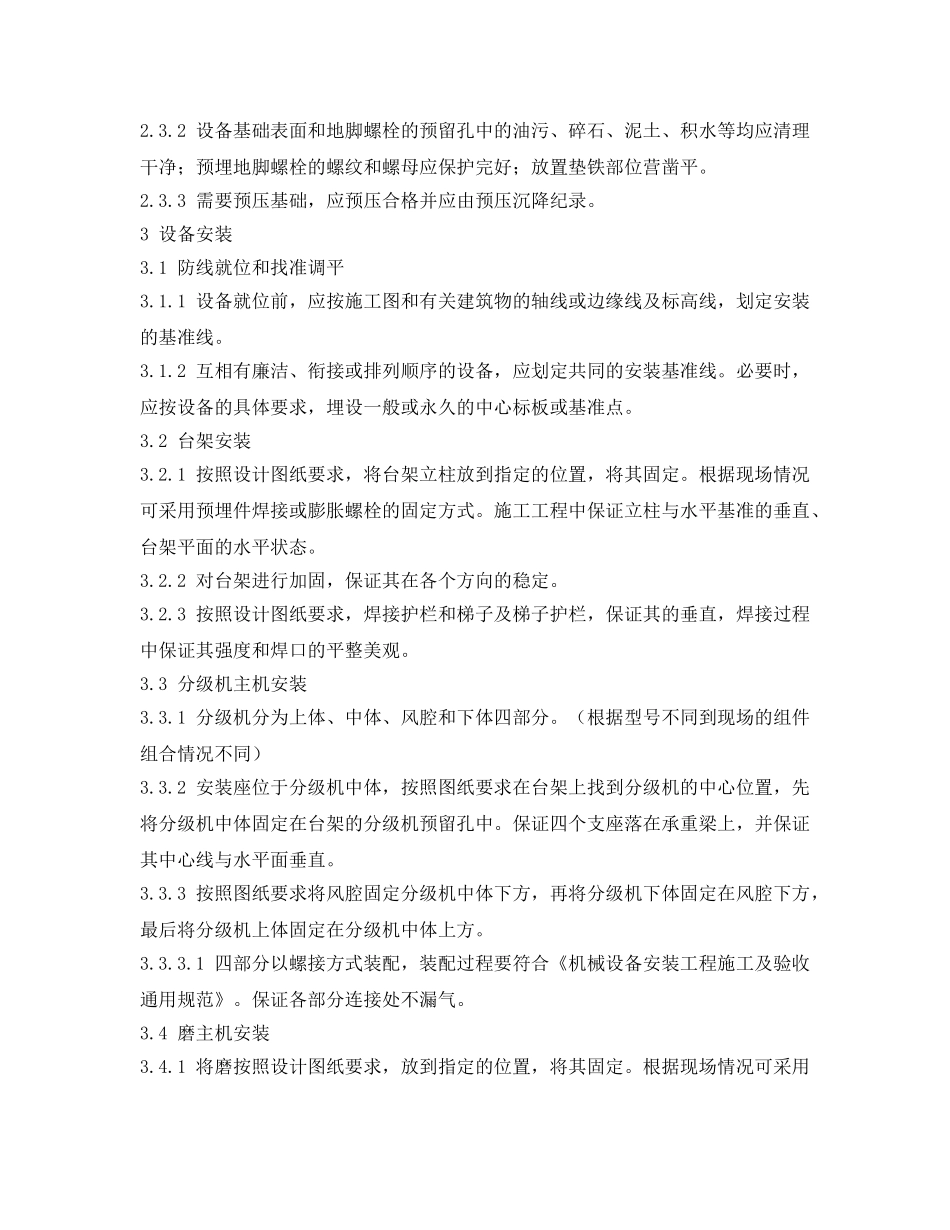

现场设备安装安全技术规范1为了指导机械设备安装工程的施工及验收，确保质量和安全，制定本规范。2施工准备2.1施工条件2.1.1工程施工前，应具备设计和设备的技术文件；对大中型和复杂的安装工程尚应编制施工组织设计和施工方案。2.1.2工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施、主要材料和机具及劳动力等，应有充分准备，并合理安排。2.1.3工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程基本完工，当必须配合施工时，有关基础地坪、沟道等工程应基本完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等，应清除干净。2.1.4利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载能力进行核算；必要时应经设计单位的同意，方可利用。2.2开箱检验和保管2.2.1设备开箱应在建设单位有关人员参加下，按下列项目进行检查，并应作出记录：2.2.1.1箱号、箱数以及包装情况；2.2.1.2设备的名称、型号和规格；2.2.1.3装箱清单、设备技术文件、资料及专用工具；2.2.1.4设备有无缺损件，表面有无损坏和锈蚀等；2.2.1.5其他需要记录的情况。2.2.2设备及其零、部件和专用工具，均应妥善保管，不得使气变形、损坏、锈蚀、错乱或丢失。2.3设备基础2.3.1设备基础的位置、几何尺寸和质量要求，应符合国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录。设备安装前应对设备基础位置和基础尺寸进行复检。2.3.2设备基础表面和地脚螺栓的预留孔中的油污、碎石、泥土、积水等均应清理干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位营凿平。2.3.3需要预压基础，应预压合格并应由预压沉降纪录。3设备安装3.1防线就位和找准调平3.1.1设备就位前，应按施工图和有关建筑物的轴线或边缘线及标高线，划定安装的基准线。3.1.2互相有廉洁、衔接或排列顺序的设备，应划定共同的安装基准线。必要时，应按设备的具体要求，埋设一般或永久的中心标板或基准点。3.2台架安装3.2.1按照设计图纸要求，将台架立柱放到指定的位置，将其固定。根据现场情况可采用预埋件焊接或膨胀螺栓的固定方式。施工工程中保证立柱与水平基准的垂直、台架平面的水平状态。3.2.2对台架进行加固，保证其在各个方向的稳定。3.2.3按照设计图纸要求，焊接护栏和梯子及梯子护栏，保证其的垂直，焊接过程中保证其强度和焊口的平整美观。3.3分级机主机安装3.3.1分级机分为上体、中体、风腔和下体四部分。（根据型号不同到现场的组件组合情况不同）3.3.2安装座位于分级机中体，按照图纸要求在台架上找到分级机的中心位置，先将分级机中体固定在台架的分级机预留孔中。保证四个支座落在承重梁上，并保证其中心线与水平面垂直。3.3.3按照图纸要求将风腔固定分级机中体下方，再将分级机下体固定在风腔下方，最后将分级机上体固定在分级机中体上方。3.3.3.1四部分以螺接方式装配，装配过程要符合《机械设备安装工程施工及验收通用规范》。保证各部分连接处不漏气。3.4磨主机安装3.4.1将磨按照设计图纸要求，放到指定的位置，将其固定。根据现场情况可采用预埋件焊接或膨胀螺栓的固定方式。施工工程中保证中心线与水平面的垂直。3.5旋风分离器安装3.5.1旋风分离器为主体和镇流容器两部分。3.5.2安装座位于主体，将旋风分离器的支撑柱固定在安装座上，根据材料和要求不同可采用螺接和焊接的方式。3.5.3按照图纸要求在台架上找到旋风分离器的中心位置，将其固定在台架的旋风分离器预留孔中。保证四个支撑柱在承重梁上，并保证其中心线与水平面垂直。•有前后设备需要衔接先采取点焊方式，当前后设备及其管路连接完成后再进行满焊。3.5.4将镇流容器固定旋风分离器主体下方，以螺接方式装配，装配过程要符合《机械设备安装工程施工及验收通用规范》。保证连接处不漏气。3.6收尘器安装3.6.1收尘器为主体、气罐、反吹过滤和维护平台四部分。。3.6.2安装座位于主体，将收尘器的支撑柱固定在安装座上，根据材料和要求不同可采用螺接和焊接的方式。3.6.3按照图纸要求在台架上找到收尘器的中心位置，将其固定在台架的收尘器预留孔中。保证四个支撑柱...
